жения, как у ФЭУ-31. Делитель напряжения- неравномерный: /?2 = 0,7/?, R\ = .. /?9 = i? < 0,3 МОм.

Основные данные

ФЭУ-67А ФЭУ 67В

Область спектральной чувствительности, нм . . 300-600 300-600

Область максимальной спектральной чувствительности, нм........... 340--440 340-440

Чувствительность фотокатода, мкА/лм . , , >>40 >40

Анодная чувствительность, А/лм:

при С/дит = 1,05 кВ ...... 3 -

при С/дит = 1,2 кВ ........ - 10

при С/дит = 1,35 кВ........ 10 -

Темновой ток (прн анодной чувствительности 3 А/лм для ФЭУ-67А и 10 А/лм для ФЭУ-67Б), А ............... З-Ю-э <3-10-8

Амплитудное разрешение .......

(с кристаллом Na(Tl) диаметром 14 мм и высотой 18 мм), %..........- <:I2

Ток анода, мкА...........<30 <:30

Наработка, ч............ >1000 >800

Критерий оценки анодная чувствительность, А/лм .............. 3 10

ФЭУ-69А

Фотоэлектронный умножитель для индикации и измерения слабых

световых потоков Фотокатод - сурьмяно-натриево-калиево-цезиевый, спектральная характеристика № 10. Оптический вход - торцевой Диаметр рабочей площади катода 10 мм. Число каскадов усиления 10. Оформление - стеклянное, с гибкими выводами. Масса 30 i. Схема соединения электродов и типовая схема делителя напряжения, как у ФЗУ-60 Делитель напряжения - равномерный. Сопротивление звена делителя R < 0,3 МОм,

Основные данные

Область спектральной чувствительности 300-820 нм

Область максимальной спектральной чувствительности ............. 400-440 нм

Анодная чувствительность (при Удит = = 1,5 кВ)..............10 А/лм .

Порог чувствительности ....... <1,8 Ю' лм/Гц

Порог чувствительности (при постоянном

световом фоне 3,4-10 лм) .... <4,5 10 ! лм/Гц

ток анода ........... <50 мкА

Напряжение питания...... , . <:1,6 кВ

Наработка (при С/цц = 1 - 1,2 кВ) . >1200 ч Критерии оценки.

анодная чувствительность .... 5-20 А/лм

порог чувствительности . , . . . <2,7-10-i лм/Гц

ФЭУ-70

Фотоэлектронный умножитель для работы в сцинтилляционных счетчиках.

Фотокатод - сурьмяно-цезиевый. Оптический вход - торцевой. Диаметр рабочей площади катода 25 мм. Число каскадов усиления 12 Оформление - стеклянное, бесцокольное Масса 100 г.

ч!! у|/ IS81 №2 11013361112 4

мдд, Дз As Ai Аа An Az А^ As As Aw An

Экранирцющее Летроизомяци-покрытие оииое покрытие

Основные данные

при с/пит = 1,3- 1,7 кВ

Область максимальной спектральной чувствительности ............. 380-480 нм

Чувствительность фотокатода (при (/пит =

= 300350 8)........... >15 мкА/лм

Анодная чувствительность j 30 А/лм

Темновой ток............ <:2-10- А

Предел линейности световой характеристики в

импульсном режиме (при f/пит 2>0 кВ) . >100 мА

Наработка....... >1000 ч

Критерий оценки:

анодная чувствительность.....- 30 А/лм

Предельные эксплуатационные данные

Мин. Макс

Ток на выходе, средний, мА , - 5

Напряжение питания, кВ . - 2,1

Напряжение анода, В....., . , , 50 300

Мощность, рассеиваемая анодом, Вт , , , . - 0,5

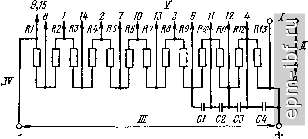

Типовая схема делителя напряжения ФЭУ-70. Для работы ФЭУ в статическом режиме делитель напряжения - равномерный. Сопротивление звена делителя R. Без подключения конденсаторов. Для работы ФЭУ в импульсном режиме делитель напряжения - неравномерный: R,= ... =R}-R; Rio-l,5R: Ru--=fii3 2R; Rij = 3R. Число конденсаторов н их емкости выбираются в зависимости от параметров импульса анодного тока. / - к нагрузке; 11 -к аноду; III -к источнику питания; /V -к фотокатоду;

V - к динодам

ФЭУ-71

Фотоэлектронный умножитель для измерения световых потоков в ультрафиолетовой и видимой областях спектра.

IJZ IZJ nif Ш59 6 8

Дг А Ms ДгЖ Дп Дг Д4 Дв Дв Дш

Фотокатод - сурьмяно-цезиевый, спектральная характеристика № 12. Оптический вход - торцевой. Диаметр рабочей площади катода 16 мм. Число каскадов усиления 11. Оформление - стеклянное, с цоколем (РШ31). Масса 55 г.

Основные данные при с/пит =1,1 кВ

Область максимальной спектральной чувствительности ............. 420-460 нм

Чувствительность фотокатода ...... >30 мкА/лм

Анодная чувствительность:

при С/цит = 0,8 кВ ........ 10 А/лм

при С/цит = 1,0 кВ........ 100 А/лм

при С/п„т=1.3кВ........ 1000 А/лм

Темиовой ток:

при С/цит = 1,0 кВ ........ <10-8 А

при и пат = 1,3 кВ........ <5-10- А

Ток на выходе.......... -50 мкА
