Главная Электронные газоразрядные приборы 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 [ 162 ] 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 СГ313С Стабилитрон для стабилизации напряжения. Наполнение - водородное. Оформление - стеклянное. Масса 15 г.

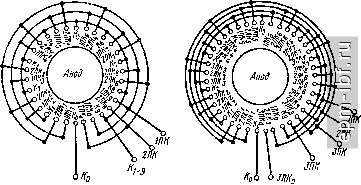

Основные данные Напряжение источника питания ..... 5г2000 В Напряжение возникновения разряда .... <1800 В Напряжение стабилизации при токе анода 50 мкА ............. 1650:35 В Рабочий ток ............ 20-110 мкА Изменение напряжения стабилизации при изменении тока в рабочем диапазоне..... <:30 В Нестабильность напряжения стабилизации во времени ... ... . . . . <:20 В Изменение напряжения стабилизации от включения к включению......... <:10 В Скачки напряжения на вольт-амперчой характеристике: в диапазоне токов 20-30 мкА..... <::£l0 В в диапазоне токов 30-110 мкА .... rtl В Температурный коэффициент напряжения стабилизации ......... . . l В/°С Наработка............ >1000 ч РАЗДЕЛ ЧЕТЫРНАДЦАТЫЙ Д РЖ AT РОНЫ 14.1. ОБЩИЕ СВЕДЕНИЯ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ Многоэлектродные газоразрядные электровакуумные приборы с холодным катодом, предназначенные для работы в дискретных схемах десятичного счета (в том числе и реверсивных), а также в схемах коммутации, делителях частоты и различной измерительной аппаратуре, называются декатронами Использование декатронов позволяет значительно упростить конструкцию счетных и других схем, причем результаты счета можно прочитать непосредственно по положению разрядного сечения, видимого через стеклянный баллон прибора. Схема расположения электродов в двухимпульсных декатронах .Схема расположения электродов в одноимпульсных декатронах с симметричными катодами В зависимости от назначения и конструктивных особенностей декатроны делятся на счетные и коммутаторные, одно- и двухимпульсные. Схема устройства декатрона изображена на рисунках. Вокруг дискового аиода симметрично располагаются в виде штырьков катоды, число которых кратно десяти. Из них десять основных называют индикаторными катодами, а остальные, расположенные между ними, являются поджигающими (вспомогательными) катодами, и их обычно сокращенно называют п о д к а т о-д а м и. В двухимпульсных декатронах, начиная с кулевого индикаторного катода Kg, по часовой стрелке располагаются 1-й подкатод (ШК), 2-й подкатод (2ПК), 1-й индикаторный катод Ki, опять 1-й и 2-й подкатоды, затем катод /Сг и т. д. Между катодами Кэ и Ко располагаются нулевые подкатоды (ШКо, 2ПКо)- Одноименные подкатоды обычно соединены между собой, и каждая группа имеет общий электрический вывод. Среди индикаторных катодов один имеет самостоятельный вывод (нулевой катод), а остальные могут выводиться раздельно или быть соединены вместе в зависимости от назначения декатрона. В одноимпульсных декатронах (в отличие от двухимпульсных) между соседними катодами располагаются три подкатода (декатроны с симметричными катодами) либо один подкатод (декатроны с направленными катодами). Существуют также одноимпульсные декатроны с триггерным запуском, где вообще нет подкатодов. В одноимпульсных декатронах, в отличие от двухимпульсных, между катодами располагаются три подкатода. В остальном устройство обоих декатронов аналогично. Принцип действия декатронов состоит в следующем. На подкатод (см. схему на стр. 493) подается положительное относительно катодов напряжение смещении, вследствие чего (при отсутствии входных импульсов) напряжение между анодом и индикаторными катодами выше напряжения между анодом и подкато-дами. При подаче напряжения питания на анод (превышающего напряжение возникновения разряда) между анодом и одним из индикаторных катодов возникает тлеющий разряд, после чего напряжение между анодом и катодом падает и становится равным напряжению поддержания разряда. Ток разряда ограничивается сопротивлением резистора нагрузки Rl. В этих условиях (без входных импульсов) разряд не может перейти ни на соседние подкатоды, ни на остальные индика- Типовая схема включения двухим-пульсных декатронов: - напряжение анода; Ri - резистор ограничительный; Л - дека-трон; Ди Да -диоды в цепи смещения; Ri, R3 - резисторы в цепи нулевого катода; С„ - напряжение смещения; У| - устройство управления -о CSpoc торные катоды, так как требуемое напряжение возникновения разряда выше, чем установившееся напряжение поддержания разряда. Процесс счета состоит в направленном последовательном перемещении разряда с одного индикаторного катода на другой под действием входных импульсов. Для осуществления счета в двухимпульсном декатроне входные импульсы должны иметь определенные форму и полярность, т. е. должны иметь отрицательную полярность и быть несколько сдвинутыми во времени. Оба импульса подводятся соответственно иа 1-й и 2-й подкатоды {ШК, 2ПК)- При подаче первого импульса напряжение между анодом и всеми первыми подкатодами возрастает. Однако разряд возникает только на вполне определенном подкатоде, ближайшем к горящему индикаторному катоду, так как этот подкатод находится в зоне, ионизированной горящим тлеющим разрядом, и его напряжение возникновения разряда меньше, чем у остальных одноименных под-катодов. После возникновения разряда на подкатод ток в новом промежутке возрастает, а потенциал анода соответственно уменьшается. Напряжение между анодом и ранее горевшим индикаторным катодом становится недостаточным для поддержания разряда, и этот индикаторный катод гаснет. Когда импульс напряжения на электродах 1ПК. заканчивается, а второй управляющий импульс приходит на электроды 2ПК, аналогично загорается 2-й подкатод, расположенный рядом с горевшим 1-м подкатодом, который при этом гаснет. Когда заканчивается второй управляющий импульс, на двух подкатодах также восстанавливается напряжение смещения, ток анода уменьшается, а потенциал анода возрастает до тех пор, пока он достигнет напряжения возникновения разряда и появится разряд на следующий индикаторный катод, соседний с горевшим 2-м подкатодом (этотиндикаторный катод также оказывается в ионизированной зоне и поэтому загорается раньше других), |
