Выводы электродов: / - анод; Р - катод К12; 3 - катод К13: 4 - катод К4; 5 - катод К5; 6 - катод К11; 7 - катод Кб: 8 - катод К10; 9 - катод К8; 10 - катод К9; - катод К1 12 - катод К2; 13 - катод К7; 14 - катод КЗ.

Для образования арабских цифр и букв русского алфавита следует соединять выводы электродов (сегментов) согласно следующей таблице (вывод 1 - общий):

Й kQ

та ш

Si Р>.

или 8 или 12

г

С

12, 14,

7, 13, 14

д

5, 6, 7, 11, 13

т

6, 7, 14

Е

7, 9, 12, 14

у

4, 7, 10

4, 10

Ж

6, 8, 10, 13

ф

8, 10, 14

7, 10, 14

4, 7, 9, 14

6, 10, 13

7, 9, 12, 14

И

6, 12, 13

Ц

5, 7, 12

13, 14

К

6, 9, 12

ч

4, 10

7, 8, 10, 13, 14

Л

6, 13

ш

7, 8, 12

3, 4, 7, 10, 14

м

6, 10, 12

щ

5, 7, 8, 12

7, 12, 14

н

4, 9, 12

ы

4, 7, 12

А

4, 6, 13

о

7, 12, 14

ь

7, 9, 12

Б

7, 9, 12, 14 6, 7, 9, 12, 14

п

12, 14

э

4, 7, 14

В

р

9, 12, 14

ю

3, 4, 6, 9, 12

4, 10, 13, 14

Основные данные

Яркость свечения................ >200 кд/м^

Угол обзора.................. >!00°

Напряжение источника питания......... >200 В

Напряжение возникновения разряда....... <:!70 В

Напряжение поддержания разряда........ 120-170 В

Напряжение прекращения разряда........ <110В

Напряжение смещения иа катодах........ <110В

Ток индикации:

сегментов-катодов К2, К4, КЮ....... <:1,3 мА

сегментов-катодов КЗ, Кб, К7, К9, КП, К13 <:0,7 мА

сегментов-катодов К1, К5, К8, К12..... <0,3 мА

Ток рабочий при Т1итании от источника постоянного напряжения:

катодов К2, К4, КЮ............ 1,3-2,5 мА

катодов КЗ,Кб, К7, К9, КИ, К13 .... 0,7-1,3 мА

катодов К1, К5, К8, К12 ......... 0,3-0,6 мА

Ток рабочий при питании от источника пульсирующего напряжения (среднее значение):

катодов К2, К4, К10 ........... 0,6-1,2 мА

катодов КЗ, Кб, К7, К9, КП, К13 .... 0,3-0,65 мА

катодов К1, К5, К8, К12......... 0,15-0,3 мА

Ток рабочий в импульсном режиме (при > >-200 В, X > 80 мкс; Q < 25) - амплитуда импульса:



катодов К2, К4, КЮ............. 6-12 мА

катодов КЗ, Кб, К7, К9, КИ, К13 .... 3-6,5 мА катодов К1, К5, К8, К12 ......... 1,5-3 мА

Наработка:

в режиме переключения знаков.......>5000 ч

в режиме горения одного знака.......51000 ч

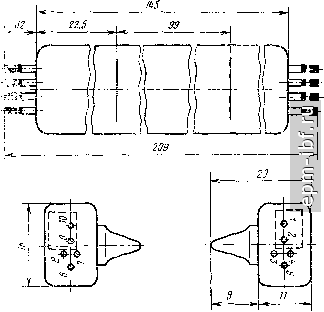

ИН-26

Линейный счетно-индикаторный прибор тлеющего разряда для работы в шкальных индикаторах и устройствах статистического анализа данных с визуальной индикацией результатов (в виде светящейся точки или светящегося столбика).

Индикация производится через боковую поверхность баллона. Максимальная длина светящегося столбика 100 мм. Оформление - стеклянное. Масса 30 г.

Выводы электродов: / - экран;

4 3 в

6 5 7

2 - катод вспомогательный (первый); 3 - первая группа анодов; 4 - анод нулевой (первый); 5 - четвертая группа анодов; 6 - третья группа анодов; 7 - анод нулевой (второй); 8 - вторая группа анодов; 9 - катод вспомогательный (второй); 10 - катод.




раздел шестнадцатый ГАЗОРАЗРЯДНЫЕ ИНДИКАТОРНЫЕ ПАНЕЛИ

16.1. ОБЩИЕ СВЕДЕНИЯ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Газоразрядные индикаторные панели (ГИП) - приборы тлеющего разряда, позволяющие получать изображение из множества точечных светящихся элементов, которые возникают при горении разряда в местах перекрещивания взаимно перпендикулярных электродов. Эти электроды образуют сетчатое поле, с помощью которого можно отобразить различную визуальную информацию.

Газоразрядные индикаторные панели выполняются в виде плоского экрана, помещенного в корпус; на обратной стороне корпуса могут устанавливаться печатные платы или микросхемы Панели наполнены смесью инертных газов и имеют оранжево-красный цвет свечения. Информационную емкость панелей характеризуют числом индикаторных элементов - светящихся точек - либо количеством знакомест (знакоместо - индикационное поле, необходимое для изображения любого одного символа или знака) Обычно это число указывается в обозначении панели.

По своему устройству и особенностям действия газоразрядные индикаторные панели делятся на несколько групп:

ГИП постоянного тока с внешней адресацией, например ГИП-10 ООО;

ГИП постоянного тока с самосканированием, например ГИПС-32, ИГПС1-222/7;

ГИП переменного тока с внутренней памятью, например ГИПП-16 384, ИГПВ-384/162;

ГИП постоянного тока сегментные, например ГИП-11, ИГП-17.

Яркость свечения................ >80 кд/м^

Угол обзора.................. >60°

Напряжение источника питания......... >.380 В

Напряжение возникновения разряда между катодом и анодами, соединенными между собой . . <:360 В Напряжение поддержания разряда между катодом

и анодами, соединенными между собой..... 160-180 В

Напряжение вспомогательного катода ...... 190 В

Ток рабочий................. 1,7-2,3 мА

Емкость счета . .............. 133 ед.

Данные управляют ьх импульсов:

количество Hvnv.ibcos в пакете....... 10-133

частота импульсов в пакеге......... >15 кГц

амплитуда напряжения........... >.30 В

амплитуда напряжения импульса сброса . . . >170 В

длительность импульса сброса........ >100 мкс

Наработка................... >1000 ч
