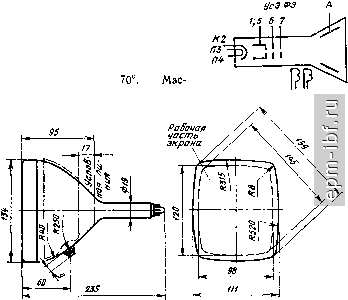

16ЛКЗБ

Кинескоп для работы в телевизионных устройствах, эксплуатируемых в условиях повышенной освещенности.

фокусировка луча - электростатическая Отклонение луча -электромагнитное. Угол отклонения луча по диагонали са 700 г


Основные данные

при Ua = 12,6 В; U3 = 14 кВ; Уусн = 300 В

Разрешающая способность в пределах прямоугольника 65X90 мм . ,.....- >600 линий

Яркость свечения экрана ....., . >300 кд/м^

Ток накала............ 58-72 мА

Ток утечки:

между катодом и модулятором..... <Ъ мкА

между катодом и подогревателем .... <:30 мкА

в цепи анода .... ..... <:7 мкА

Напряжение фокусирующего электрода . . . 200-600 В

Напряжение модулятора запирающее . . . -20 -=---55 В

Напряжение модуляции ........ <20 В

Контраст ............. 150

Паразитное свечение экрана....... <0,2 кд/м^

Неравномерность яркости ....... <25%

Положение неотклоненного пятиа в круге диаметром ............. <12 мм

Наработка ............ >1000 ч

Критерии оценки:

яркость свечения экрана > i . . >-210 кд/м^

напряжение модуляции ,...... <24 В



предельные эксплуатационные данные

Напряжение накала, В . ,...... 11,34

Напряжение анода, кВ ........ 12,6

Напряжение фокусирующего электрода, В , , О

Напряжение ускоряющего электрода, В . , 150

13,86 15,4 750 350

18ЛКПБ, 18ЛК12Б

КБ Л2~-

Кинескоп для работы в телевизионной аппаратуре черно-белого изображения повыщенной разрешающей способности

Фокусировка луча - магнитная.Отклонение луча - магнитное.Экран - белого свечения, алюминированный Размер изображения на экране 125 X 125 мм Оформление - стеклянное (РШ5-1). Масса i кг.

шкт


Основные данные при Ун -= 6,3 В; Уа = 8 кВ

18ЛК11Б

Разрешающая способность в круге диаметром

125 мм, линий .........>1000

Яркость свечения экрана (при /а = 50 мкА), кд/м2 ..............>40

Ток накала, мА........... 55050

Ток утечки, мкА:

в цепи анод - модулятор <10

в цепи модулятор - катод...... <10

между катодом и подогревателем , . . 50

Ток анода, мкА........... <50

ШЛК12Б

>1000 >300

боо!*

<:10 10 <:50 <:50



Напряжение модулятора запирающее, В . .-75±25 -100J~fo

Напряжение модуляции, В ....... <:30 <30

Междуэлектродные емкости, пФ

модулятор - все электроды ..... <7 <7

катод - все электроды....... <:7 <7

Время готовности, мин......... <3 <3

Наработка, ч............ >750 750

Критерии долговечности-

разрешающая способность в круге диаметром 125 мм, линий ....... >800 >800

ток анода, мкА.......... <50 <50

Предельные эксплуатационные данные

Ток анода, мкА.......... , -

Напряжение накала, В , ,...... 5,7

Напряжение анода, кВ:

18ЛК11Б............ 7,5

18ЛК12Б............ 13,5

Напряжение подогревателя относительно катода, В.............. -125

Мак'..

50 6,9

16,5 125

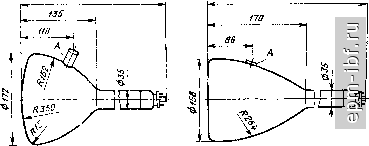

18ЛК18А

Кинескоп для работы в качестве источника света в системах бегущего луча в электронно-копировальных устройствах и в аппаратуре фототелеграфа. Используется в аппаратуре с телевизионным режимом разложения и в однострочном, малокадровом режиме (частота строк 0,8-2 кГц, частота кадров 3-10 Гц)

Фокусировка луча - магнитная Отклонение луча - магнитное Экран - типа А, синего свечения, алюминн-рованный Размер изображения на экране 110X110 мм Оформление-стеклянное, с цоколем (РШ5-1). Масса 1,5 кг.

Схема соединения электродов, как у 18ЛК11Б.


Основные данные

при и„ - 6,3 В; Уа 25 кВ

Разрешающая способность-

в центре экрана......... >1000 линий

в углах экрана.......... >800 линий

Яркость свечения экрана (при /а = 200 мкА) . >2000 кд/м^
