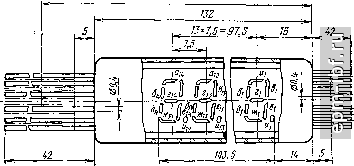

Ножка с It выводами: 1 - аноды-сегменты (ai...ai4) с 1-го по 14-й разряд; 2 - аноды-сегменты (61...614); 3 -- аноды-сегменты (bi... Bj); 4 - аноды-сегменты (ri...rj4); 5 - аноды-сегменты (..-а^; 6 - аноды-сегменты (ei...ei); 7 - аноды-сегменты (Ж1...Ж14); 8 - аноды-сегменты (hi-,..Hi4); 9 - сетка 6-го разряда; 10 - сетка 5-го разряда; 11 - сетка 7-го разряда.

Расположение н условное обозначение анодов-сегментов ИВ-27

Основные данные

Яркость свечения одного разряда..... 180-350 кд/м^

Угол обзора........-..... >80°

Ток накала............. 180:40 мА

Ток анода-сегмента одного разряда суммарный

(в импульсном режиме)........ 1,5-2,5 мА

Ток сетки одного разряда (в импульсном режиме) ............... 1,9-2,7 мА

Напряжение накала.......... 3,15+q[45B

Напряжение анодов и сеток (в импульсном режиме) .............. 24-50 В

Наработка.............. >5000 ч

Примечание. Для получения цифр рекомендуется подключать выводы анодов следующим образом; цифра 1 - 3, 6: цифра 2 - 1,3, 4, 5, 7; цифра 3 -3, 4, 6, 7: цифра 4 - 2. 4. % 6: цифра Z - 1, 2, 4, в, 7; цифра 6- /, 2, 4, 5, 6, 7; цифра 7 - 1, 3, 6: цифра 8 - /, 2, 3. 4, 5, 6, 7; цифра 9 - 1, 2, 3, 4, 6, 7; точка - 3.

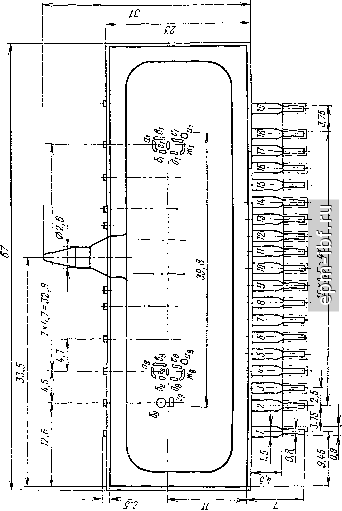

ИВ-28

Индикатор вакуумный люминесцентный многоразрядный для отображения информации в виде цифр и знаков.

Оформление - стеклянное, плоское. Размер знакоместа 3,2Х Х5,3 мм. Число разрядов девять (восемь цифровых и один служебный). Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса 15 г.

Выводы электродов: / - катод, проводящий слои на внутренней поверхности баллона; 2 - сетка 9-го разряда; 3 - аноды-сегменты 61...69 с 1-го по 9-й разряд; 4 - сетка 8-го разряда; 5 - аноды-сегменты Tj.. Гд с 1-го по 9-й разряд; б - сетка 7-го разряда; 7 -- аноды-сегменты Д1...Д8 с 1-го по 8-й разряд; 5 - сетка 6-го разряда; Р - аноды-сегменты Ж1...Ж8 с 1-го по 8-й разряд; 10 - сетка 5-го разряда; 11 - сетка 4-го разряда; 12 - аноды-сегменты Hx...Hs с 1-го по 8-й разряд; 13 - сетка 3-го разряда; 14-аноды-сегменты ei.,.eg с 1-го по 8-й разряд; 15 - сетка 2-го разряда; 16 - аноды-сегменты B.-.Bg с 1-го по 8-й разряд; 17 - сетка 1-го разряда; 18 - аноды-сегменты с 1-го по

8-й разряд; 19 - катод.

Расположение н условное обозначение анодов-сег-меитов ИВ-23

Основные данные

Яркость свечения одного разряда..... о

Угол обзора ............ огб

Ток накала............. 35 мА

Ток анодов-сегментов одного цифрового разряда суммарный (в импульсном режиме) . . 1,5-2,5 мА Ток сетки одного разряда (в импульсном режиме) 2-3 мА

Напряжение накала.......... 2,4 0,25 в

Напряжение анодов и сеток (в импульсном режиме) .............. 27-50 В
