Мощность, рассеиваемая 2-й сеткой.......30 Вт

Температура баллона............ЗООТ

Температура спаев стекла с металлом...... 240°С

В -60 -50 -W -30 20 40

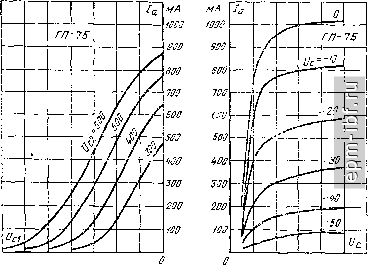

Анодно сеточные чарактеристики лампы ГП-7Б

0,5 /,0 f,5 2,0 2,5 кВ

Анодные характеристики лампы ГП 7Б

Высоковольтный регулирующий тетрод для работы в электронных

высоковольтных стабилизаторах напряжения Оформление - стеклянное, бесцокольное. Масса 150 г.

/71 Л\ К,ЛП 53

т

Основные данные

при Ун=6,3 В; i;a=320 В; Ус2=120 В; (/cj= 6,5 В

Ток иакала Ток анода

2,15-0,2 А 125 мА

Ток 2-й сетки............ <13 мА

Ток 1-й сетки обратный...... . <:3 мкА

Напряжение запирания 1-й сеткн (при =

2 мА)...... .... <-30 В

Напряженге 1-й сетки в рабочей точке .... -6,5zt3 В

Крутизна характеристики ...... 20+5 мА/В

Время готовности . ....... <60 с

Междуэлектродиые емкости:

вход 1ая............. <45 пФ

выходная............ <12 пФ

проходная............ <0,35 пФ

Наработка............. >1500 ч

320 320

гвО 280

2W 2W

В -го -15

200 WD 600 S00 то 1200 в

Анодно-сеточные характеристики лампы Анодные характеристики ГП-8 лампы ГП-8

Предельные эксплуатационные данные

Ток анода............... 125 мА

Напряжение накала............ 5,7-6,9 В

Напряжение анода............ 100-ЮОО В

Напряжение анода при включении холодной

лампы................ 2 iB

Напряжение 2-й сетки . . , ........ 120 В

Напряжение 1-й сетки........... -50 В

Напряжение катод-подогреватель....... ±150 В

Мощность, рассеиваемая анодом ....... 40 Вт

Мощность, рассеиваемая 2-й сеткой...... 2 Вт

Температура баллона ... ....... 250°С

Сопротивление резистора в цепи сетки...... 1 МОм

РАЗДЕЛ ДВАДЦАТЬ ВТОРОЙ

СПРАВОЧНЫЕ ДАННЫЕ ГЕНЕРАТОРНЫХ ЛАМП ДЛЯ РАБОТЫ В ДИАПАЗОНЕ ЧАСТОТ ДО 30 ЛИц

Мощный генераторный триод для работы в качестве усилцтеля и генератора высокочастотных колебаний в радиопередающих устройствах и в промышленных генераторах для высокочастотного нагрева.

Оформление - металлостеклянное. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное; аиода - водяное 120 л/мин; выводов накала - водяное 2,5 л/мин; выводов сетки - водяное 2,5 л/мин; ножек - воздушное 80 м'/ч баллона - воздушное 100 м^ч. Масса И кг.

f,3 г,ч-

Основные данные

при (/ =17 В; (/а=2 кВ; /а=4 А

Ток накала............. 430±?.0 А

Ток эмиссии катода в импульсе (прн = U,. =

= 2 кВ)............. >50 А

Крутизна характеристики (при Оц = кВ) 45,5±7,5 мА/В

Коэффициент усиления (при Уд = 5 и 8 кВ) i&t.j

Мощность выходная (при частотах не более

25 МГц) ............. > 100 кВт

Междуэлектродные емкости:

сетка-катод........... <Ю0 пФ

анод-катод........... З пФ

анод-сетка........... <;65 пФ

Наработка средняя.......... >2000 ч

Предельные эксплуатационные данные

Ток накала пусковой............ 645 А

Напряжение накала............. 17 В

Напряжение анода............. 12 кВ

Напряжение анода прн анодной модуляции..... 10 кВ

Напряжение анода (пиковое значение)....... 22 кВ
