Анодно сеточные характеристики лампы ГУ-23Д

Анодные характеристики лампы ГУ-23А

ГУ-25Б

Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой.

Оформление - металлостеклянное. Рабочее положение вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное, воздущное: анода - не менее 800-м^ч; ножки - не менее 60 м^ч; баллона - не более 90 м^ч. Масса 5,5 кг.

Основные данные

при {7,5= 8,3 В; f7a = 2 кВ; /g = 2 А

Ток накала ........... !50±!0 А

Ток анода (при (7а = 3 кВ)....... >2,3 А

Ток анода ионный (при (7а = -0,5 кВ) . . <50 мкА

Термоток сетки (при (7с = -300 В) ... <:300 мкА

Ток эмиссии катода (при (Уа = (7с = ЮОО В) >30 А

Колебательная мощность (на частоте 26 МГц) >30 кВт

Крутизна характеристики........ >32 мА/В

Коэффициент усиления......... >30

Междуэлектродные емкости:

входная ............ <:55 пФ

выходная............ <:t5 пФ

проходная............ <:! ,5 пФ

Наработка средняя.......... гШОО ч

Предельные эксплуатационные данные

Ток накала пусковой.......... 230 А

Напряжение накала ......... 7,8-8,3 В

Напряжение анода.......... 12 кВ

Мощность, рассеиваемая анодом:

на частотах до 10 МГц........ 15 кВт

на частотах свыще 10 МГц...... 12 кВт

Мощность, рассеиваемая сеткой...... 500 Вт

Рабочая частота........... 26 МГц

Температура анода.......... 250°С

Температура баллона и мест спая металла со

стеклом ............. 150Х

В -200 О 200 т 600 в

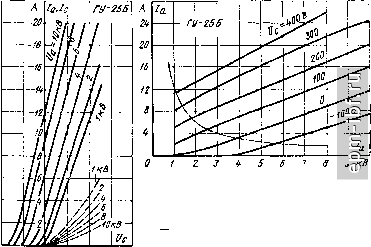

Анодно сеточные характеристики лампы ГУ-25Б

Анодные характеристики лампы ГУ-25Б

ГУ-54А

Мощный генераторный триод для работы в качестве генератора и усилителя мощности высокочастотных колебаний в радиопередающих устройствах и в промышленных генераторах для высокочастотного нагрева. Может работать в схемах с общей сеткой

Оформление - металлостеклянное Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принуди-

тельное: анода - водяное не менее 50 л/мин; ножки - воздушное не менее 60 м^/ч; баллона -- воздушное не менее 90 м^ч. Масса 4,5 кг.

Основные данные

при = 8,3 В; (7а = Ъ кВ; 4 = 2 А

Ток накала . ........ . 145±!0 А

Ток эмиссии катода (при = Uo 100 В) згЗО А

Крутизна характеристики........ >25 мА/В

Коэффициент усиления......... 5з35

Выходная мощность ......... >300 кВг

Междуэлектродные емкости:

входная ............ <65 пФ

выходная ..... <45 пФ

проходная............ <:1,5 пФ

Наработка средняя.......... >1000 ч

т 3

Аиодио-сеточные характеристики лампы ГУ-54А

Аиодные характеристики лампы ГУ-54А
