Разрешающая способность:

в центре экрана >600 линий

в углах экрана.......... >550 линий

Яркость свечения экрана (при / = 180 мкА) . >150 кд/м^

Ток накала ............ 70±7 мА

Ток утечки:

в цепи анода........... <10 мкА

в цепи модулятора (при = 1 мкА) . . <:5 мкА

между катодом и подогревателем . . . . <75 мкА Напряжение фокусирующего электрода . . . 0-350 В

Напряжение модулятора запирающее .... -30 -4--60 В

Напряжение модуляции........ <;35 В

Контрастность........... >150

Наработка ............ >2000 ч

Критерии оценки:

яркость свечения экрана (при I = 180 мкА) 5>120 кд/м^

напряжение модуляции....... <45 В

Предельные эксплуатационные данные

9,9 9

- 120 200 -50

Ток анода (среднее значение), мкА . .

Напряжение накала, В ......

Напряжение анода, кВ......

Напряжение модулятора, В.....

Напряжение ускоряющего электрода, В . Напряжение фокусирующего электрода, В Сопротивление в цепи модулятора, МОм ,

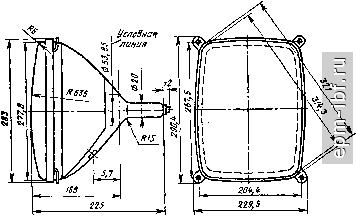

31ЛК4Б

Кинескоп для работы в переносных телевизионных приемниках черно-белого телевидения с углом отклонения луча по диагонали 90°.

Фокусировка луча - электростатическая. Отклонение луча -

300 12,1 13 О 350 500 1.5




магнитное. Экран - белого свечения. Размер изображения на экране 195x257 мм. Оформление - стеклянное, бесцокольное (РШ20а), с взрывозащитным бандажом. Масса 2,9 кг. Схема соединения электродов, как у 16ЛКЗБ.

Основные данные

приУ =11В; (;а=11кВ; Ууск = 250 В

Разрешающая способность;

в центре экрана . . . . t t > . !>600 линий

в углах экрана .......... i>550 линий

Яркость свечения экрана >150 кд/м^

Ток накала ............. 58-73 мА

Ток утечки:

в цепи анода ........... <10 мкА

в цепи модулятора...... , , , <5 мкА

между катодом и подогревателем .... <75 мкА

Напряжение фокусирующего электрода . , . О-350 В

Напряжение модулятора запирающее .... -30 Ч--60 В

Напряжение модуляции (при изменении / от

1 до 180 мкА).......... . <:35 В

Наработка............. >2000 ч

Критерии оценки:

яркость свечения экрана (при 1 = 180 мкА) >130 кд/м^ напряжение модуляции (при изменении /

от 1 до 180 мкА) ......... <40 В

Предельные эксплуатационные данные

Ток анода (среднее значение), мкА Напряжение накала, В . . . , Напряжение анода, кВ ... Напряжение модулятора, В . . Напряжение ускоряющего электрода Напряжение фокусирующего электрода, В Сопротивление в цепи модулятора, МОм ,

В

10,8

13,2

- 120

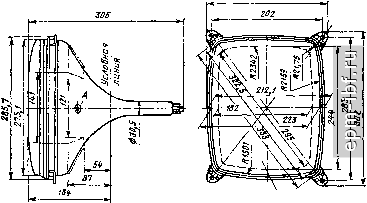

32ЛК1Ц

\ 1? 5 1,УсЭ^р


12 ГЗ S *ft~

Кинескоп с прямоугольным экраном, углом отклонения луча по диагонали 90° для работы в телевизионных приемниках и устройствах цветного телевидения.

Фокусировка лучей - электростатическая. Отклонение лучей - электромагнитное. Экран - линейчатый. Оформление - стеклянное, бесцокольное (РШЗОа). Масса 4,5 кг.




Рабочая часть экрана.

Основные данные при t/ = 6,3 В; Уа = 18 кВ; Ууск = 400 В

Разрешающая способность;

в центре в белом и в основных цветах по вертикальному клину.......i>-300 линий

в центре в белом по горизонтальному клину ........>350 линий

Яркость свечения экрана в белом (6500К) . . >-150 кд/м^ Неравномерность яркости в белом . . . , , <40% Контраст в крупных деталях на белом поле , . >60

Ток накала............ 0,28-0,34 А

Ток утечки:

в цепи модулятора <5 мкА

между катодом и подогревателем .... <:50 мкА Напряжение фокусирующего электрода . . 2,5-5,5 кВ

Напряжение модулятора запирающее .... -50-;--100 В

Напряжение модулятора по отношению к катоду .............. -5-г--400 В

Число градаций.......... . >8

Координаты цветности основных цветов свечения в системе МКО:

красный цвет ..........0,64 о,оз 0,33+°

зеленый цвет .. * > 0,29i: 0,60 п go

±0,02

синий цвет .......... .0,15+0°2 0,0б+ 02

Неравномерность цветности свечения экрана;

белое поле ........... 0,02 0,03

красное поле 0,04 0,03

зеленое поле ........... 0,03 0,04

синее поле ........... 0,02 0,03
