ГУ-55А

Мощный генераторный триод для работы в качестве усилителя и генератора высокочастотных колебаний в радиопередающих устройствах и в промышленных генераторах для высокочастотного нагрева. Может работать в схеме с общей сеткой.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: анода - водяное не менее 150 л/мин; ножки - воздущное не менее 100 м^ч; баллона - воздушное не менее 120 м^/ч. Масса 8 кг.

Основные данные

при (У = 12 В; Уа = 5 кВ; /а = 7А

Ток накала............. 200±15 А

Ток эмиссии катода (при Уа ООО В) >60 А

Крутизна характеристики . . . . >50 мА/В

Коэффициент усиления ... . . >50

Выходная мощность (на частоте = 26 МГц) . . >100 кВт Междуэлектродные емкости:

входная............. <80 пФ

выходная............ <:50 пФ

проходная........... <:1,5 пФ

Наработка............. >1500 ч

Ток накала пусковой......... 225 А

Напряжение накала . . . ....... 8,7 В

Напряжение анода.......... 10 кВ

Мощность, рассеиваемая анодом..... 20 кВт

Мощность, рассеиваемая сеткой...... 600 Вт

Рабочая частота........... 25 МГц

Температура ножки баллона и мест спая металла

со стеклом........... . 150 С

Ток накала пусковой ........

Напряжение накала .........

Напряжение анода .........

Л1ош,ность, рассеиваемая анодом.....

Мощность, рассеиваемая сеткой.....

Температура баллона и спая металла со стеклом

330 А 12,6 В 12 кВ 60 кВт 2,4 кВт 150°С

то в

Анодно сеточные (сплошные

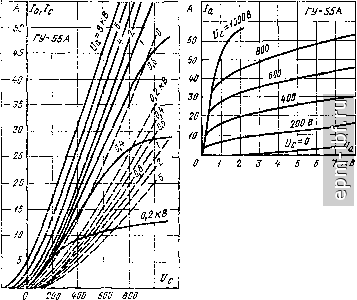

линии) и сеточные (штриховые линии) характеристики лампы ГУ-55А

Анодные характеристики лампы ГУ 554

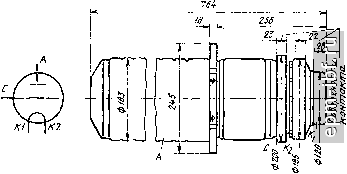

ГУ-65А

I еьераторный триод для генерирования и усиления мощности высокочастотных колебаний.

Оформление - металло-стеклянно-керамическое с цилиндрическим выводом катода и сетки. Охлаждение - принудительное: анода - водяное 350 л/мин; ножки и баллона - воздушное 500 м /ч Масса 28 кг.

Основные данные

при и„ = 26 В; Уа = 12 кВ; Ус = 500 В

Ток накала ... . . . . .

Ток эмиссии катода (при Уд = 1 кВ) . . . Крутизна характеристики (при Ус = 200 и 600 В;

Уа = 1 кВ)

и 3 кВ;

Коэффициент усиления (при У„ =

/а = О А)...... ...

Колебательная мощность (прн У„ = 25 В; / =

= 22 МГц) ......

Междуэлектродные емкости:

входная ............

выходная............<7,5 пФ

проходная............<200 нФ

Наработка ............>1000 ч

67010 В >500 А

50О±120 мА/В

46±8

>500 кВт

<:500 пФ

Предельные эксплуатационные данные

Ток накала пусковой ....... 820 А

Напряжение накала.......... 24-26 В

Напряжение анода.......... 12 кВ

Напряжение сетки.......... -500 В

Мощность, рассеиваемая анодом..... 350 кВт

Мощность, рассеиваемая сеткой . . ... 7 кВт

Рабочая частота ....... 30 МГц

Температура баллона, ножки и мест спая стекла

с керамикой . ...... 150 С

ГУ-66А, ГУ-66Б, ГУ-66П
