Основные данные

при 6н=3,4 В; (/3=2 кВ; 4=1 А

Ток накала............. 110±10 А

Ток анода ионный (при Ьд = -0,5 кВ) , . . <50 мкА

Ток сетки обратный (при У^ = -300 В) . . . <30 мкА Ток эмиссии катода в импульсе (при Уд = с

= 600 В).......... >9 А

Крутизна характеристики . . . . .... 35J: мА/В

Коэффициент усиления......... 25-45

Выходная мощность (на частоте 300 МГц и полосе 10 МГц) ......... >1,5 кВт

Междуэлектродные емкости:

сетка-катод........... <34 пФ

анод-катод........... <:0,6пФ

сетка-анод ........... <19 пФ

Наработка средняя.......... 1000 ч

Предельные эксплуатационные данные

Ток накала пусковой......... 165 А

Напряжение накала.......... 3,3-3,6 В

Напряжение анода.......... 3 кВ

Мощность, рассеиваемая анодом..... 3,5 кВт

Мощность, рассеиваемая сеткой...... 200 Вт

Рабочая частота . ....... 330 МГц

Температура баллона, ножки и мест спая металла со стеклом.......... 150°С

Мощный генераторный триод для генерирования и усиления высокочастотных колебаний в телевизионных радиопередающих устройствах с частотной модуляцией в диапазоне частот до 330 МГц. Лампа предназначена для работы в схеме с общей сеткой, допу-скается использование в схемах с общим катодом.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: анода - воздушное 500 м^/ч; ножки - воздушное 60 м^ч; баллона - воздушное 60 м^/ч (не менее). Масса 3 кг.

-т-50 о 50 т т гоо zso в

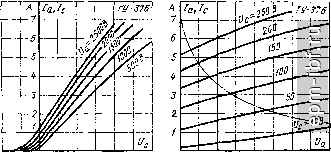

Анодно сеточные характеристики лампы ГУ-37Б

500 750 то 12501500 П50 20002250В

Анодные характеристики лампы ГУ-37Б

ГУ-38А

Мощный широкополосный тетрод для работы в качестве усилителя высокочастотных колебаний в телевизионных передатчиках.

Оформление - разборная металлическая конструкция с керамическими изоляторами. Рабочее положение - вертикальное, выводом энергии вверх. Охлаждение принудительное водяное: анодно-экранного блока - не менее 10 л/мин, управляющей сетки - не менее 6 л/мин, нижнего катодного узла и заслонки - не менее 4 л/мин, верхнего катодного узла -- не менее 4 л/мин, ввода энергии и конденсатора точной настройки - не менее 1 1 л/мин, вывода энергии - не менее 2 л/мин. Масса 100 кг.

к

В/ГОК точной ка тонной настройки

К ваку1/к1-ной cue -теме

930 ~Вь7вШ1

j сетки t/npaff- ВываС

=;;!яю1цеи энергии

BSoi энелгии

Основные данные

при 6н=3,4 В; i/a=6 кВ; 4=4,5 А

Ток накала . .-..........<670 А

Ток эмиссии катода в импульсе (при напряжении анодно-экранного блока и 1-й сетки в импульсе

1000 В) .............>30 А

Крутизна характеристики....... . . >26 мА/В

Коэффициент усиления по мощности .... .3

Ширина полосы пропускания (на уровне 0,7 от

наибольшего значения)........8 МГц

Мощность выходная (на частоте 220-226 МГц

и полосе 8 МГц) .........10 кВт

Наработка средняя (без замены катодных стержней) ..............>\00 ч

Предельные эксплуатационные данные

Напряжение накала.............4 В

Напряжение анодно-экранного блока....... 6 кВ

Мощность, рассеиваемая анодно-экранным блоком . . 30 кВт

-150-m-5S О 50 В

7 5 К8

Лнодно сеточные характеристики лампы Г> 38Л

Анодные характеристики лампы ГУ-384

ГУ-39А, ГУ-39Б, ГУ-39П, ГУ-39А-1, ГУ-39Б-1, ГУ-39П-1

Мощные генераторные тетроды для работы в качестве усилителей высокочастотных колебаний в коротковолновых передатчиках.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: ГУ-39А, ГУ-39А-1: анода --водяное не менее 15 л/мин; ножки - воздушное не менее 23 м^/ч; баллона - воздушное не менее 50 м^/ч; ГУ-39Б, ГУ-39Б-1: анода - воздушное не менее 500 м^ч; ножки - воздушное не менее 25 м^ч; баллона - воздушное не менее 50 м^/ч; ГУ-39П, ГУ-39П-1: анода - испари-
