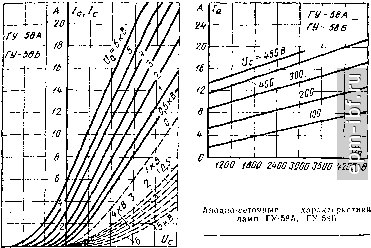

Анодные характеристики ламп ГУ-58А, ГУ-58Б

ГУ-59А, ГУ-59Б

Мощные генераторные триоды для работы в качестве генератора высокочастотных колебаний в промышленных генераторах для высокочастотного нагрева.

Оформление - металлостеклянное. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное: ГУ-59А: анода - водяное не менее 12 л/мин; ножки - воздушное не менее 50 м^ч; баллона - воздушное не менее 50 м^/ч; ГУ-59Б: анода - воздушное не менее 600 м^/ч; ножки - воздушное не менее 50 м^ч; баллона - воздушное не менее 50 м^ч.

2Si-

Катод высоко -час/потшй

Для ГУ-59Б диаметр анода с радиатором 150 мм

/т 2т 3000 woo заоо в

в -200

200 Ш 600 В

Аиодные характеристики ламп ГУ-59А, ГУ-59Б

Анодно-сеточные характеристики ламп ГУ-59А, ГУ-59Б

при Un = 5 В; Ua = 0,5 кВ; = 3 А

Ток накала.................. 67±5 А

Ток сетки, постоянная составляющая...... 5=>0,45 А

Напряжение смещения сетки....... >-550 В

Крутизна характеристики........ >16 мА/В

Коэффициент усиления......... 515

Выходная мощность в режиме генерации на частоте 155 МГц (прн Са = 5 кВ)..... :>6,3 кВт

Междуэлектродные емкости;

входная............. <50 пФ

выходная............ <1,2 пФ

проходная............ <;25 пФ

Наработка............. >2000 ч

Предельные эксплуатационные данные

Ток накала пусковой......... 100 А

Напряжение накала.......... 4,7-5,3 В

Напряжение анода.......... 5 кВ

Мощность, рассеиваемая анодом..... 6 кВт

Мощность, рассеиваемая сеткой...... 400 Вт

Рабочая частота........... !55 МГц

Температура стекла, спая металла со стеклом .

и выводов электродов......... 150°С

ГУ-61А, ГУ-61Б, ГУ-61П

Генераторные тетроды для работы в качестве усилителей высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.

Оформление - металлокерамическое. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное: ГУ-61А: анода - водяное не менее 52 л/мин; ножки - воздушное не менее 200 м'/ч; ГУ-61Б: анода - воздушное не менее 1250 м^/ч; ножки - воздушное не менее 200 м^ч; ГУ-6Ш: анода - испарительное. Масса: ГУ-61А 11 кг; ГУ-61Б 17 кг; ГУ-61П 17 кг.

d---

Поверхности нонтакта

Для ГУ-61Б диаметр апода с радиатором 202 мм, для ГУ-61П - 165 мм

Основные данные

при Ун = 8,3 В; Уа = 2 кВ; и^г = 1,25 кВ; /а = 5 А

Ток накала.............]30i:l2 А

Ток анода (при Уа ~ с2 = 1>5 кВ; Ус1 =

= 0) .............i 10 А

Ток 2-й сетки (при У^г = 1 кВ)......<0,7 А

Ток 1-й сетки обратный (при Уд = 6 кВ; 1)2 ~

== 1,5 кВ) . .........<:150 мкА

Ток эмиссии катода (при Уа = 0,35 кВ) . . . >.22 А Напряжение 1-й сетки запирающее (при Уд =

= 10 кВ; Ус2= 1,5 кВ; /3= 0,1 А) . . . <-330 В Крутизна характеристики ........ 74±11 мА/В

Коэффициент усиления 1-й сетки отиосительно

2-й сетки.............8il

Выходная мощность на частоте 70 МГц (при

Уа = 10 кВ) . . . .......>30 кВт

Междуэлектродные емкости, пФ:
