Схема Схема

с общим с общей катодом сеткой

сетка -катод...........<:320 150

анод-катод...........<:38 <38(40)*

сетка -анод...........<1,4 0,2

Наработка средняя..........>.1000 ч

Предельные эксплуатационные данные

Ток накала пусковой......... 190(210)* А

Напряжение накала.......... 7,9-8,7 В

Напряжение анода.......... 10 кВ

Напряжение 2-й сетки......... 1,5 кВ

Мощность, рассеиваемая анодом:

ГУ-61А, ГУ-61П........ 30 кВт

ГУ-61Б........... 20 кВт

Мощность, рассеиваемая 2-й сеткой..... 0,7 кВт

Мощность, рассеиваемая 1-й сеткой .... 0,3 кВт

Рабочая частота..... ..... 70 МГц

Температура спаев керамики с металлом и ножки ............... 150°С (175)*

Для ГУ-6Ш.

в 9 кВ

В -150-100-5П О 50 W0 150 В

Анодные характеристики ламп ГУ-61А, ГУ-61Б, ГУ-61П

Анодно-сеточные характеристики ламп ГУ-61А, ГУ-61Б, ГУ-61П

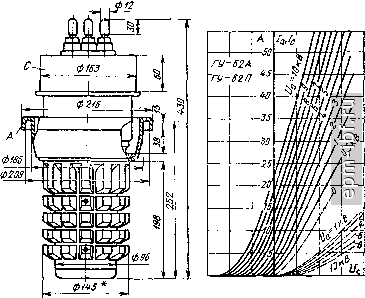

ГУ-62А, ГУ-62П

Генераторные триоды для работы в усилителях-генераторах высокочастотных колебаний.

Оформление- металлостеклянное. Рабочее положение - вертикальное, анодом вниз. Охлаждение - принудительное: ГУ-62А: анода - водяное не менее 50 л/мин; ножки - воздушное не менее 40 м'/ч; баллона и мест спая металла со стеклом - воздушное не менее

ГУ-62П

Для ГУ-62А диаметр анода без радиатора 96 мм

-Ш-Ш О 200 Ш 600 В

Анодно-сеточные характеристики ламп ГУ-62Л, ГУ-62П

400 м^ч; ГУ-62П: анода - испарительное. Масса: ГУ-62А 7 кг; ГУ-62П И кг.

Основные данные

при Ун = 12 В; Уа = 2 кВ; = 5 А

Ток накала............. 120i:]5 А

Ток сети обратный (при Уа = 10 кВ; /д = 3 А). <100 мкА Ток эмиссии катода (при Уд = 0,5 кВ; Уд =

= 10,8 В) ............ >25 А

Напряжение сетки запирающее (при Уд = 8 кВ;

/а = 0,5 А)........... <-420 В

Крутизна характеристики (при 1 - Ю и 12,5 А) GOztlO А/В Коэффициент усиления .... ....

Выходная мощность: 23±4

на частоте 85 МГц при Уд = 7,5+8 кВ . . >40 кВт

на частоте 440 МГц при Уд = 10-10,5 кВ . >63 кВт Междуэлектродные емкости:

входная . ........... <80 пФ

выходная............ <2,8 пФ

проходная............ <:60 пФ

Наработка средняя........... :>2000 ч

Ток накала пусковой ... Напряжение накала .... . .

Напряжение анода на частоте 30 МГц Мощность, рассеиваемая анодом Мощность, рассеиваемая сеткой . Рабочая частота .... ...

Температура спаев металла со стеклом Температура баллона и иожки . . .

210 А

10 8-12,6 В 10,5 кВ 40 кВт 1 8 кВт 85 МГц + 180 С 150°С

ГУ-63

Генераторный тетрод для генерирования и усиления высокочастотных колебаний в диапазоне частот до 250 МГц

Оформление - металлостеклянное, с кольцевым выводом катода. Масса 40 г.

2 *

Основные данные

при Сн = 6,3 В; Са = 250 В; и^г = 150 В; = О! С°1 = - 75 В

Ток накала............. 690±60 мА

Ток анода............. 85=t35 мА

Ток 1-й сетки обратный (при Сц = 7 В; Уд =

= 400 В)............. <1 мкА

Крутизна характеристики (Сд = -16 В;

(7 с1 = 75 В) ........... 2,8±1 мА/В

Колебательная мощность (при C-i = V ~i -

= -60 В) ............ >.11 Вт

Напряжение виброшумов (при /?а = 2 кОм);

в диапазоне частот 50-1000 Гц..... <1500 мВ

в диапазоне частот 1000-2000 Гц ... . <:2000 мВ

Междуэлектродные емкости:

входная ............ 8,3±1,ЗпФ

выходная............ l,9ltog пф

проходная............ <:0,1 пф

Наработка ............. :500 ч
