2,4,6 3 7

Контактирующие поверх -ности

Основные данные

при (Ун = 12,6 В; (7а = 1 кВ; (У^з = 300 В; 4 = 600 мА

Ток накала............. 3,55±0,35 мА

Напряжение 1-й сетки......... -29i9 В

Ток анода (при = 450 В; (Ус = 0) ; . . . >!,5 А

Ток 2-й сетки........ ... <:30 мА

Крутизна характеристики........ 31=t6 мА/В

Коэффициент усиления 1-й сетки относительно

2-й сетки . . . . 5,5±!,5

Время готовности .... .... <:3 мин

Колебательная мощность в режиме класса АВ

(при (Уд = 2 кВ; 1 == 50 мА)..... >550 Вт

Междуэлектродные емкости:

входная............ 50±7 пФ

выходная............ <!4 пф

проходная............ <0,07 пф

Наработка ............. >1000ч

Предельные эксплуатационные данные

Ток катода, постоянная составляющая .... 600 мА

Напряжение накала.......... 11,4-13,8

Напряжение анода.......... 2 кв

Напряжение анода запертой лампы . . . . 2,5 кВ Напряжение анода запертой лампы (пиковое

значение) ............. 3,5 кВ

Напряжение 2-й сетки......... 300 В

Напряжение 1-й сетки...... . . . -150 В

Мощность, рассеиваемая анодом ..... 600 Вт

Мощность, рассеиваемая 2-й сеткой .... 15 Вт

Мощность, рассеиваемая 1-й сеткой..... 2 Вт

Рабочая частота........... 60 МГц

Температура баллона в наиболее горячей точке 200°С

А

3,6 3,2

г,в

1,6 /,г о,в

В-60-0-20 О 20 Ч-О 60кВ О 0,t- 0,8 1,2 1,6 2J0 2,4 кв

Анодно-сеточные

ламп ГУ-69Б, ГУ-69,

ГУ-70Б

характеристики П

Анодные характеристики ламп ГУ-еЭБ. ГУ-69П

Генераторный тетрод для линейного усиления высокочастотных

колебании на частотах до 250 МГц. Оформление - металлокерамическое. Охлаждение - воздушное

принудительное 45 м^ч. Масса 150 г.

Поверхности контакта

Основные данные

при У„ = 6 В; Уа = 2 кВ; У^, = 400 В; = 350 А

Ток накала........... 3 1±0 5 А

Напряжение 1-й сетки........ l20=t5 В

Ток 2-й сетки .... ....... <18 мА

Коэффициент усиления относительно 2-й сетки

по 1-й сетке . ....... 13,5±4,5

Крутизна характеристики........ 22±6 мА/В

Время разогрева катода ........ <60 с

Колебательная мощность........ >-250 Вг

Междуэлектродные емкости:

входная ............ <:29 пФ

выходная............ <:7,5 пФ

проходная............ <0,0б пФ

Наработка............. >-1000 ч

Предельные эксплуатационные данные

Ток катода, постоянная составляющая .... 360 мА

Ток катода (пиковое значение)...... 1200 мА

Напряжение накала.......... 5,7-6,3 В

Напряжение анода.......... 2 кВ

Напряжение анода (пиковое значение) .... 3,5 кВ

Напряжение 2-й сеткн......... 400 В

Напряжение 1-й еетки......... -150 В

Напряжение катод-подогреватель..... 100 В

Мощность, рассеиваемая анодом..... 350 Вт

Мощность, рассеиваемая 2-й сеткой . . . . 8 Вг

Мощность, рассеиваемая 1-й сеткой . . . . 2 Вт

Рабочая частота . ......... 250 Гц

Температура анода и спаев металла с керамикой ............ . 200°С

44 ff,S /,2 1,6 2,0 к В

-30 -20-iO О 8

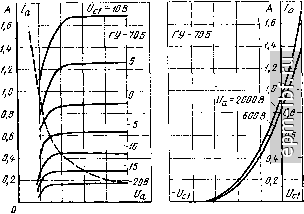

Анодные характеристики лам- Анодно сеточные характерн-

пы ГУ-70Б

стики лампы ГУ 70Б
