Мощность, рассеиваемая 2-й сеткой..... 15 Вт

Мощность, рассеиваемая 1-й сеткой .... 0,1 Вт

Рабочая частота .......... 250 МГц

Температура анода .......... 200 С


W зав 1Z00 то в в-юо -во

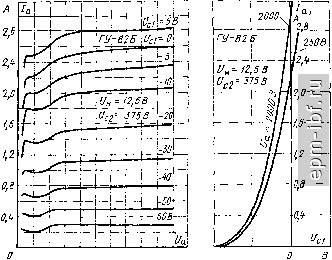

Анодные характерна!ики лампы ГУ-82Б

Анодно-сеточные характеристики лампы ГУ 82Б

ГУ-84Б

Генераторный тетрод для работы в усилителях мощности с распределенным усилением и усиления однополосного сигнала с выходной мощностью 1,5 кВт на частоте до 75 МГц, а также для усиления


Ф9В

фВб

Ф71

К п

24-45



мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт

Оформление - металлокерамическое. Охлаждение - принудительное, воздушное 250 м'/ч. Масса 1,3 кг.

Основные данные

при = 27 В; t/a = 750 В; = 375 В, /а = 2 А

Ток накала.............

Ток анода нулевой (при = 250 В; 01 - 0) Ток 1-й сетки обратный (при Оц - 1000 В) . .

Ток 2-й сетки............

Напряжение смещения.........

Напряжение 1-й сетки запирающее.......

Крутизна характеристики........

Выходная мощность в режиме класса ABj (при

/ = 0,1-f-l МГц; Са = 2 кВ; > 80 мА) Выходная мощность в режиме класса В (при Са = 2 кВ; /а = 1,5 А; 1 > 60 мА; /с1 <

< 4 мА).............

Междуэлектродные емкости:

входная...........- .

выходная ............

проходная ............

Наработка.............

3,7±0,3 А

4,5±1;оА <80 мкА -25-+65 мА -30+20 В <:-!50 В 54±14 мА/В

>1,5 кВт

>1,2 кВт

102,5+12,5 пф 20,5+2,5 пФ <0,2 пФ >1000 ч

1а, А

ГУ-вИ-Б

27В 375В

-SO-

SO -80

в 0,4 0,8 1,2 1,6Ua,nB

Анодные характеристики лампы ГУ 84Б

ГУ-84Б

U Z7B иог'375В

/250

-120 -WD -80 -50 -40 Uc В

la, А

¥

3,2 1,4 1,6 0,8 О

Анодно сеточные характеристики лампы ГУ 845

Предельные эксплуатационные ланные

Ток катода, постоянная составляющая . . 2 А

Ток катода (мгновенное значение) .... 6 А

Напряжение накала ... ...... 25,6-28,4 В

Напряжение анода постоянное...... 2,2 кВ



Напряжение анода (мгновенное значение) . . . 4,25 кВ

Напряжение 2-й сетки..... ... 400 В

Напряжение 1-й сетки......... -150 В

Напряжение катод - подогреватель..... 100 В

Напряжение входное (амплитудное значение) . . 150 В

Мощность, рассеиваемая анодом...... 2,5 кВт

Мощность, рассеиваемая 2-й сеткой .... 30 Вт

Мощность, рассеиваемая 1-й сеткой .... 1 Вт

Рабочая частота........... 250 МГц

Температура оболочки......... 200 С

0/JZ7

ГУ-86К

Генераторный тетрод для усиления мощности в усилителях с распределенным усилением и однополосного сигнала с выходной мощностью до 1,5 кВт на частотах до 75 МГц, а также усиления мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт.

Оформление - металлокерамическое Охлаждение - принудительное, контактное и воздушное: анода 200 Wl /ч, ножки 10 м'/ч Охлаждение анода производится также с помощью электроизолирующей тепловой трубы с радиатором на ее теплоотводящем конце (конденсаторе). Масса 3,8 кг.



/Г /7

Основные данные

при Сн = 27 В; Уа = 750 В; Усг = 375 В; /а=2 А

Ток накала............. 3,7±0,3 А

Ток 2-й сетки........... от -25 до 65 мА

Ток 1-й сетки............ <80 мкА

Ток анода нулевой (при = 250 В; fci = 0) . >3,5 А

Напряжение смещения 1-й сетки...... -30±20 В

Напряжение запирания (при Ua = 2,2 кВ; =

= 20 мА; /?а = 0,5 кОм) . <150 В

Крутизна характеристики 63±17 мА/В Выходная мощность в режиме класса АВ] (при

Уа = 2 кВ; /g < 80 мЛ, /= 0.1-1 МГц) >1,5 кВт Выходная мощность в режиме класса В (при

Уа = 2 кВ; /а = 1,4 А; /с2 < 60 мА;

24* 739
