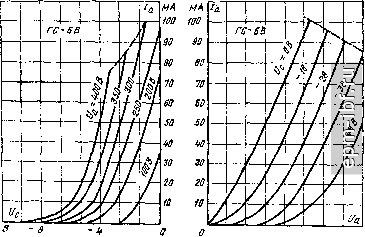

Анодно-сеточные характеристики лампы ГС-6В

50 ва /50 гао zsosoo sso s

Анодные характеристики лампы ГС-6В

Предельные эксплуатационные данные

Ток катода ................ !00 А

Ток сетки...........

Напряжение накала ............* g 0 с с g

Напряжение анода............ .* 450 В

Напряжение сетки........ .*. . . . . . . 0-= 100 В

Мощность, рассеиваемая анодом . . . ...* 25 Вт

Мощность, рассеиваемая сеткой ...... О 5 Вт

Мощность, подводимая к сетке 2*5 Вт

Сопротивление резистора в цепи анода ... * ikOm

Температура оболочки ............ 200С

ГС-7А-1, ГС-7Б-1

ф40,5

Генераторные триоды для работы в качестве генераторов колебаний высокой частоты в генераторах с самовозбуждением и усиления колебаний высокой частоты в непрерывном режиме в схемах с общей точкой на частотах до 1000 МГц.

Оформление - металлокерамическое Рабочее положение - вертикальное. Охлаждение - принудительное: ГС-7А-1: анода - водяное не менее 2 л/мин; сеточного цилиндра - воздушное не менее 18 м*/ч; катодного цилиндра - воздушное не менее 3 м^/ч; ГС-7Б-1: анода - воздушное не менее 150 м'/ч; сеточного цилиндра - воздушное 150 м^/ч; катодного цилиндра - воздушное 3 м /ч. Масса: ГС-7А-1 850 г; ГС-7Б-1 2,8 кг.

Основные данные

при (/ = 12,6 В; Уа = 2500 В; /а = 400 мА

Ток накала.................... 2,95±0,ЗА

Ток сетки ионный (при Уд,-= - 60 В)....... <100 мкА

Ток эмиссии катода в импульсе (при U=U(.== 600 В) >2,3 А

Напряжение сетки в рабочей точке........ --ЭгьЗ В

Крутизна характеристики (при изменении Ус на 1 В) 30±5 мА/В

Проницаемость (при изменении Ус на 200 В) .... 1:а;0,2 % Колебательная мощность:

при >l = 60 см................ >800 Вт

при А = 30 см ................ >350 Вт

Междуэлектродиые емкости!

входная ................... 21+3 пФ

выходная................... <0,12 пФ

проходная .................. 4,5±0,7 пФ

Наработка.................... >250 ч

Предельные эксплуатационные данные

Напряжение накала................ 11,9--13,ЗВ

Напряжение анода ................ 3 кВ

Напряжение анода (мгновенное значение)...... 6 кВ

Напряжение сетки (мгновенное значение)...... -400 В

Напряжение сетки положительное (мгновенное значение) ...................... 1,4 А

Мощность, рассеиваемая анодом:

ГС-7А-1................... 2 кВт

ГС-7Б-1 ................... 1,5 кВт

Мощность, рассеиваемая сеткой (при температуре цилиндра сетки 100-120°С)......... . . . 26 Вт

Длина волны минимальная ............ 28 см

Температура анода ................ 200°С

Температура цилиндра сетки ....... ..... 120С

Температура цилиндра катода ........... 120°С

ГС-9Б, ГГ-90Б

Генераторные гриоты для генерирования высокочастотных колебаний депимегровог диапазона в непрерывном режиме работы в генераторах с внешней обратной связью.

Оформление - металлокерамическое, с цилиндрическими выводами катода, подогревателя и сетки. Охлаждение - воздушное, принудительное 18 м'/ч. Масса: ГС-9Б 330 г; ГС-90Б 170 г.

HO,S

Основные данные при (/н= 12,6 В; (;а= 1,3 кВ; /а = 120 мА

Ток накала.................... 1,1 ±0,1 А

Ток анода в начале характеристики (при V- -40 В) <2 мА

Ток сетки обратный................ <30 мкА

Термоток сетки.................. <:5 мА

Кру1изна характеристики............. 19,5±4,5мА/В

Проницаемость (при изменении (7а на 200 В) .... 0,9zt0,3% Колебательная мощность (при (7а=1,5кВ;/а=175мА);

при (У„= 12,6 В............... >40 Вт

при (/ = 12,3 В............... >26 Вт

Междуэлектродные емкости:

входная................... 8,4±1,2 пФ

выходная .......,.......... <0,04 пФ

проходная.................. 3,15=!г0,35пФ

Наработка.................... >200 ч

Предельные эксплуатационные данные

Ток катода (эффективное значение) ........ 0,33 А

Ток катода, постоянная составляющая при удвоении

частоты .................... 0,19А

Ток катода (мгновенное значение в режиме класса В) 0,7 А

Напряжение накала................ 11,7-13 В

Напряжение анода ................ 2,5 кВ

Напряжение анода при холодном катоде...... 3 кВ

Напряжение анода (мгновенное значение)...... 5 кВ

Напряжение сетки наибольшее (мгновенное значение) -200-Ч-50В

Мощность, рассеиваемая анодом , ,........ 300 Вт

Мощность, рассеиваемая сеткой:

без учета термотока ,............. 5 Вт

при термотоке 5 мА , . . , . ,........ 2,2 Вт

Длина волны минимальная............. 15 ом

Температура радиатора анода ........... I30X

Температура вывода катода ............ !00°С

Температура вывода сетки ............. 200С

Температура внешних керамических частей..... 250°С

Сопротивление резистора в цепи сетки....... 10 кОМ
