Напряжение анода, кВ ........

Напряжение модулятора, В.......

Напряжение ускоряющего электрода, В . . . Напряжение подогревателя относительно като-

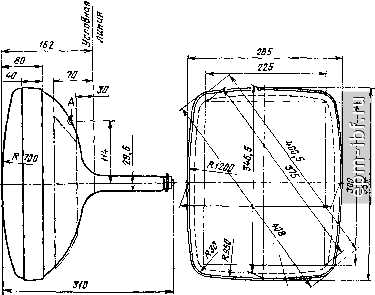

40ЛК6Б

Кинескоп с прямоугольным экраном и углом отклонения луча по диагонали 70° для работы в телевизионных приемниках черно-белого телевидения.

Рабочая часть экрана

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - белого свечения, алюминированный. Размер изображения на экране 250X320 мм. Оформление стеклянное, бесцокольное (РШ45), с взрывозащитным бандажом. Масса 6 кг.

Схема соединения электродов, как у 40ЛКЗБ.

Основные данные приС/ = 6,ЗВ; (;а=12кВ; t/ycK = 300 В Разрешающая способность:

в центре экрана..........й 600 линий

в углах экрана........ . . >>550 линий

Яркость свечения экрана (при / = 150 мкА) . >120 кд/м^

Ток накала............ 300±30 мА

Напряжение фокусирующего электрода .... -100-;-425 В Напряжение модулятора запирающее .... -60 ± 30 В Напряжение модуляции <25 В

Наработка ............. >3000 ч

Ток анода (среднее значение), мкА ....

Критерии оценки;

яркость свечения экрана (прн / = 150 мкА) 5>70 кд/м^ напряжение модуляции ..... . <:30 В

Предельные эксплуатационные данные

Напряжение анода, кВ........

Напряжение модулятора, В ......

Напряжение ускоряющего электрода, В . , Напряжение фокусирующего электрода, В . . Напряжение подогревателя относительно катода, В ..............

Сопротивление в цепи модулятора, МОм . .

40ЛК10И

Кинескоп с прямоугольным экраном, углом отклонения луча 110° для работы в телевизионной приемной аппаратуре, обеспечивает отображение цифровой, знаковой и телевизионной информации. Фокусировка луча - электростатическая. Отклонение луча - электромагнитное. Послесвечение - среднее

/<7 Jtt ПВ

УСЭФЭ

Оформление - стеклянное, бесцокольное (РШ45-1). Масса

5,5 кг.

Радочая часть экрана.

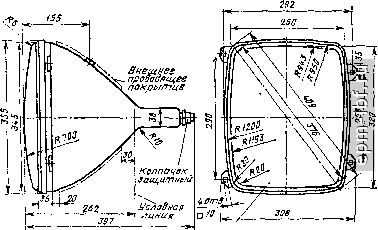

43ЛК11Б

Кинескоп с прямоугольным экраном, углом отклонения луча по диагонали 110° для работы в телевизионных приемниках широкого применения.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - типа Б, белого свечения Размер изображения на экране 297X375 мм. Оформление - стеклянное, с цоколем и взрывозащитным бандажом. Масса 5,5 кг.

Схема соединения электродов, как у 40ЛК10И.

при t/ = 6,3 В; = 16 кВ; L/ycK = 400 В

Разрешающая способность в центре и в углах . >1000 линий

Яркость свечения экрана........ >150 кд/м^

Яркость паразитного свечения экрана . . . <:0,2 кд/м^

Ток накала............. 0,27-0,33 А

Ток утечки:

между катодом и модулятором , . . . <:5 мкА

между катодом и подогревателем .... <:30 мкА

между катодом и анодом....... <:10 мкА

Напряжение фокусирующего электрода . . . О-400 В

Напряжение модулятора запирающее . . . -20 -.--70 В

Напряжение модуляции........ <:35 В

Контраст крупных деталей ....... >-150

Контраст мелких деталей........ >-80

Положение неотклоненного пятна относительно

геометрического центра........ <:10 мм

Электрическая прочность........ 20 кВ

Время готовности .......... бО с

Междуэлектродные емкости:

катод - все электроды ....... <:6 пФ

модулятор - все электроды ..... <:8 пФ

Наработка............. >-1500 ч

Критерии оценки:

разрешающая способность в центре и в

углах............ >900 линий

яркость свечения экрана...... >120 кд/м?

напряжение модуляции....... <:40 В

ток утечки между катодом и подогревателем............. 50 мкА

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В ........ 5,7 6,9

Напряжение анода, кВ . 14 18

Напряжение ускоряющего электрода, В . . 300 500

Напряжение модулятора, В ....... -100 -

Напряжение подогревателя относительно катода, В............. -300 125
