Крутизна характеристики (при /д = 2 и 4 А) ;55 мА/В Коэффициент усиления 1-й сетки относительно 2-й

сетки.................... Э±1,5

Коэффициент усиления по мощности....... 5

Колебательная мощность............ >4,6 кВт

Междуэлектродные емкости:

входная ................. 55±5 пФ

выходная................. 22,5±1,5пФ

проходная................. <0,05 пФ

Наработка................... >1000 ч

Предельные эксплуатационные данные

Гок накала пусковой ............. 240 А

Напряжение накала.............. 3,1-3,5 В

Напряжение анода............... 5,5 кВ

Напряжение 2-й сетки............. 1 кВ

Напряжение 1-й сетки............. -500 В

Мощность, рассеиваемая анодом ........ 10 кВт

Мощность, рассеиваемая 2-й сеткой....... 100 Вт

Мощность, рассеиваемая 1-й сеткой....... 50 Вт

Рабочая частота................ 960 МГц

Гемпература анода ............... 250°С

Гемпература баллона, ножки и спаев металла о

керамикой.................. 150°С

1а \ ГС-17 Б


100 гоо 300 в

Анодно сеточные характеристики лампы ГС 17Б

А

24 20 IS

в

т

чов

а

Of f,5 2 2,5 3 Щ5 ,5 К В

Анодные характеристики лампы ГС 17Б

ГС-18Б

Генераторный тетрод для усиления высокочастотных колебаний в диапазоне частот до 1000 МГц

Оформление - металлокерамическое, с кольцевыми выводами катода и сеток Охлаждение - воздущное, принудительное: анода 2000 у?1ц\ ножки 100 м'*/ч Масса 16 кг




Основные данные

при Ун = 4 В; Ua = 2 кВ; (Уса = 0,6 кВ

Ток накала.................. SlO+gp А

Ток эмиссии катода (при = Uoi = Uc2=500 В) >50 А

Ток анода .................. 6JIi А

Ток 2-й сетки................. <0,3 А

Напряжение запирания 1-й сетки (при Ua = 7 кВ;

Uc2 = 800 В; /а = 0,1 А)........... -170±30 В

Крутизна характеристики (при = 2 и 4 А) . 90JIq мА/В Коэффициент усиления 1-й сетки относительно 2-й

сетки.................... 8,5±1,5

Колебательная мощность в нагрузке ...... 10 к13т

Между электродные емкости:

входная ..... ........... 881 ,ф

выходная . ...

.......... 38+ иФ

проходная................. 0,06+.я пф

Наработка................... >1000 ч

Предельные эксплуатационные данные

Ток накала пусковой ............. 300 А

Напряжение накала.............. 4 В

Напряжение анода............... 6,5 кВ

Напряжение 2-й сетки............. 900 В

Напряжение 1-й сетки (мгновенное значение) . . -450 В

Мощность, рассеиваемая анодом ........ 15 кВг

Мощность, рассеиваемая 2-й сеткой....... 200 Вт

Мощность, рассеиваемая 1-й сеткой....... 100 Вт

Рабочая частота................ 1000 МГц

Температура аиода ............... 250С

Температура баллона, ножки, спаев металла с

керамикой.................. 150С

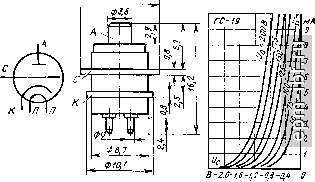

Анодно сеточные характеристики лампы ГС-19

Основные данные

при (7н = 6,3 В; (Уд == 150 В; /д = 6 А

Ток накала................. 2,8+0,2 А

Напряжение в рабочей точке.......... -0,8±0,5 В

Крутизна характеристики............ 15,5±4,5 мА/В

Коэффициент усиления по мощности ...... Г>15

Коэффициент щумов.............. 5,5+ЫдБ

Время готовности............... <15с

Полезная мощность (при >. = 30 см) ...... 150 МВт

Междуэлектродные емкости:

входная.................. 2,8it0,8 пФ

выходная................. <0,015 пФ

проходная................. 1,25+0,25 пФ

Наработка................... >1000 ч

Предельные эксплуатационные данные

Ток катода.................. 10 мА

Ток сетки.................. 3 мЛ

Напряжение накала.............. 5,/-6,7 В

Напряжение анода............... 175 В

Напряжение сетки............... 0+ - 30 В

Мощность, подводимая к аноду ........ 1,2 Вг

Мощность, рассеиваемая сеткой ........ 0,1 Вт

Генераторный триод для генерирования и усиления высокочастотных колебаний в сантиметровом и дециметровом диапазонах волн от 15 до 60 см.

Оформление - титанокерамическое, миниатюрное. Масса 2,5 г.
