Основные данные

при Ун = 6,3 В; Уаг=14 кВ; Ууск = 300 В

Яркость свечения экрана........ >100 кд/м?

Разрешающая способность:

в центре экрана......... 600 линий

в углах экрана.......... >550 линий

Ток накала............. 300±30 мА

Напряжение фокусирующего электрода . . . О-400 В

Напряжение модулятора запирающее .... -30 -i--80

Напряжение модуляции........ <:32 В

Наработка............. >3000 ч

Критерии оценки

яркость свечения экрана ....... 60 кд/м^

напряжение модуляции ....... <40 В

Предельные эксплуатационные данные

Мин. Макс.

Ток анода (среднее значение), мкА..... - 250

Напряжение накала, В........ . 5,7 6,9

Напряжение 2-го анода, кВ ...... . 12 16

Напряжение модулятора, В...... . -150 О

Напряжение ускоряющего электрода, В . , 200 550

Напряжение фокусирующего электрода, В . . -350 1100

Сопротивление в цепи модулятора, МОм . . - 1

В

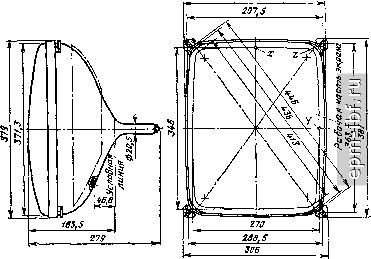

43ЛК12Б

Кинескоп с прямоугольным экраном, углом отклонения по диагонали 70° для работы в телевизионных приемниках черно-белого телевидения.





Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран типа Б, белого свечения. Размер изображения на экране 270X360 мм. Оформление - стеклянное, С цоколем (РШ5-1). Масса 8,5 кг.

Схема соединения электродов, как у 35ЛК2Б.

Основные данные при £/н = 6,3 В; La = 14 кВ; £/уск == ЗОО В

Разрешающая способность:

в центре экрана ......... >600 линий

в углах экрана ......... >500 линий

Яркость свечения эКрана (при /- = 32 мкА) . >40 кд/м*

Ток накала ............ 600±60 мА

Ток утечки:

в цепи модулятора....., , . . <5 мкА

между катодом и подогревателем .... <:30 мкА

Напряжение фокусирующего электрода , . , От-100 до 425 В

Напряжение модулятора запирающее .... -60±30 В

Напряжение модуляции........ <:25 В

Наработка............. >3000 ч

Критерии оценки:

разрешающая способность в центре экрана .. . .........., >500 линий

яркость свечения экрана ...... 20 кд/м*

Предельные эксплуатационные данные

Ток анода (среднее зиачение) мкА .... -

Напряжение накала, В . 5,7

Напряжение 2-го анода, кВ....., , 12

Напряжение модулятора, В .... , . -125

Напряжение ускоряющего электрода, В . , 250

Напряжение фокусирующего электрода, В , , -300

Сопротивление в цепи модулятора, МОм , . -

150 6,9

О

500 1000 1



44ЛК1Б

Кинескоп с прямоугольным экраном, отклонением луча по диагонали 110° для работы в телевизионных приемниках черно-белого изображения.


Фокусировка луча -- электростатическая. Отклонение луча --электромагнитное. Экран - типа Б, белого свечения. Оформление - стеклянное, бесцокольное (РШ45-1), с взрывозащитным бандажом. Масса 5,6 кг.

Схема соединения электродов, как у 40ЛК10И.

Основные данные

при Ун = 6,3 В; Уа = 18 кВ; Ууск = 400В

Разрешающая способность:

в центре экрана.......... >-600 линий

в углах экрана.......... >550 линий

Яркость свечения экрана........ >-150 кд/м^

Неравномерность яркости свечения экрана . . <:30%

Ток накала............. 0,27-0,33 А

Ток утечкн:

между катодом и модулятором ..... <:5 мкА

между катодом и подогревателем .... <:30 мкА Напряжение фокусирующего электрода , . , О-400 В

Напряжение модулятора запирающее . , . -40 --77 В

Напряжение модуляции ........ <40 В

Контраст.............. >150

Положение неотклоненного пятна в круге диаметром.............. 20 мм
