Междуэлектродные емкости:

модулятор - все электроды ..... <:5 пФ

катод - все электроды....... <7 пФ

анод - внешнее токопроводяш,ее покрытие . ° 700-2000 пФ

Наработка............. >>2Ш ч

Критерии наработки:

яркость свечения экрана ....... >-\25 кд/м^

напряжение модуляции....... <50 В

Предельные эксплуатационные данные

Мин. Макс.

Ток анода (среднее значение), мкА ..... - 300

Напряжение накала, В......... 5,7 6,9

Напряжение анода, кВ........ 14 22

Напряжение фокусирующего электрода, В . . . -500 1000

Напряжение ускоряющего электрода, В . . . 350 700

Напряжение модулятора, В....... -150 О

Сопротивление в цепи модулятора, МОм . . - 1,5

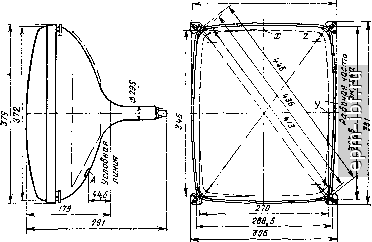

44ЛК2Б

Кинескоп с прямоугольным экраном, углом отклонения луча 110° для работы в телевизионных приемниках черно-белого изображения.

Фокусировка луча - электростатическая Отклонение луча - электромагнитное. Экран - типа Б, белого свечения. Оформление - стеклянное, бесцокольное (РШ20а), с взрывозащитным бандажом. Масса 5,6 кг.

Схема соединения электродов, как у 16ЛКЗБ.




Предельные эксплуатационные данные

Мин. Макс.

Ток анода, мкА ........... - 300

Напряжение накала, В........ 9,9 12,1

Напряжение анода, кВ........10 14

Напряжение фокусирующего электрода, В , . -50 500

Напряжение ускоряющего электрода, В . . , 200 350 Напряжение модулятора, В ....... -140 О

Сопротивление в цепи модулятора, МОм ... - 1,5

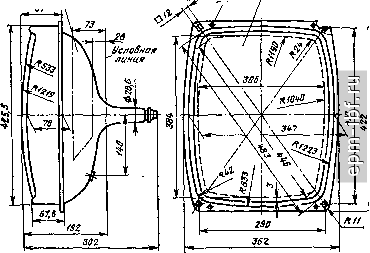

47ЛК2Б, 47ЛК2Б-К

Кинескопы с прямоугольным экраном, углом отклонения луча по диагонали 110° для работы в телевизионных приемниках черно-белого изображения

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - типа Б, белого свечения. Размер изображения на экране 305X384 мм. Оформление - стеклянное, бесцокольное (РШ45), с взрывозащитным бандажом. Масса 10 кг.

Схема соединения электродов, как у 40ЛКЗБ.

при Ун = 11 В; Уа = 13 кВ; Ууск = 250 В

Разрешающая способность-

в центре экрана ......... , бОО линий

в углах экрана........., >>550 линий

Яркость свечения экрана........ >140 кд/м^

Неравномерность яркости свечения экрана . . <30%

Ток накала............ 63-77 мА

Ток утечки

между катодом и модулятором .... б мкА

между катодом и подогревателем .... <75 мкА

Напряжение фокусирующего электрода . . . О-350 В

Напряжение модулятора запирающее .... -35 -i--70 В

Напряжение модуляции ........ <;40В

Контраст.............. >150

Положение неотклоненного пятна в круге диаметром . ............ 20 мм

Междуэлектродные емкости

модулятор - все электроды . , . , , <3 пФ

катод - все электроды....... <7 пФ

анод - внешнее токопроводящее покрытие............. 700 -2000пФ

Наработка............. fe 2000 ч

Критерии оценки

яркость свечения экрана ...... fe>l20 кд/м^

напряжение модуляции ....... <50 В



Рабочая

Внешнее проводя- ji< ма* зкрана Место

1цее покрытие

зазем/геная


Основные данные при (/н= 6,3 В; La= 16 кВ; 6уси= 400 В

Разрешающая способность:

в центре экрана.......... >600 линий

в углах экрана.......... >>550 линий

Яркость свечения экрана (при / = 180 мкА) . >120 кд/м^

Ток накала ,........... 300±30 мкА

Напряжение фокусирующего электрода . . . 0-400 В Напряжение модулятора запирающее (при /3=

= 1 мкА)................... -30~-80 В

Напряжение модуляции (при изменении / от

1 до 180 мкА).......... . <:36 В

Наработка............. >3500 ч

Критерии оценки:

яркость свечения экрана (прн 7 = 180 мкА) >72 кд/м*

напряжение модуляции....... <46 В

Предельные эксплуатационные данные

Мин. Макс

Ток анода (среднее значение), мкА . . , , , - 350

Напряжение накала, В ........ 5,7 6,9

Напряжение анода, кВ.........12 18

Напряжение модулятора, В....... -150 О

Напряжение ускоряющего электрода, В . . 200 550 Напряжение фокусирующего электрода, В . . -550 1100 Напряжение подогревателя относительно катода, В............. -330 125
