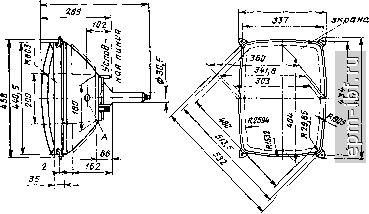

50ЛК1Б, 50ЛК2Б

Кинескопы с прямоугольным экраном, углом отклонения луча 110 для работы в телевизионных приемниках черно-белого изобра-жения.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - типа Б, белого свечения. Размер изображения на экране 308X393 мм. Оформление - стеклянное, бесцокольное (РШ45), с взрывозащитным бандажом. Масса 9,0 кг.

Схема соединения электродов, как у 40ЛКЗБ.

Внешнее 7S , проводящее покрытие

РаВоча vacrhb экрана

Места вазе тениЯ

Основные данные при (;н= 6,3 В; = 16 кВ; Суди = 400 В

Разрещающая способность: в центре экрана

в углах экрана .......

Яркость свечения экрана ......

Ток накала ..............

Ток утечки:

в цепи анода

в цепи модулятора ......

между катодом и подогревателем Напряжение фокусирующего электрода Напряжение модулятора запирающее . (при 1 = 1 мкА) ......

Напряжение модуляции . . . . .

Междуэлектродные емкости:

модулятор - все электроды . ,

>600 линий >550 линий >140 кд/м^ 300±30 мА

<10 мкА <5 мкА <50 мкА 0-400 В

-30 -Ь -80 В Об В

<:7 пФ

катод - все электроды....., . <5 пФ

Контрастность .........., . S=.100

Наработка............. >3000 ч

Критерии оценки-

яркость свечения экрана...... >-60 кд/м^

напряжение модуляции .. .. <41 В

Предельные эксплуатацио]ные данные

Ток анода (среднее значение), мкА , , . .

Напряжение накала, В.............

Напряжение анода, кВ ........

Напряжение модулятора, В.......

Напряжение ускоряющего электрода, В . . Напряжение фокусирующего электрода, В . . Напряжение подогревателя относительно катода, В .............

Сопротивление в цепи модулятора, МОм . .

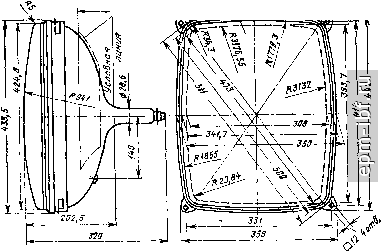

51ЛК1Ц

Кинескоп с прямоугольным экраном, углом отклонения луча по диагонали 90° для работы в телевизионных приемниках цветного телевидения. Кинескоп является составной частью комплекса Кинескоп - от-клоняющая система типа ОС-УО, 2бПЦ9 - маг-нитостатическое сводящее устройство .

Фокусировка лучей - электростатическая. Отклонение - лучей - элект-

Рабочая - часть

ромагнитное. Экран - штриховой, с цоколем (РШЗОа). Масса 15 кг.

Оформление - стеклянное

Основные данные при Ун = 6,3 В; f/a = 25 кВ; f/yc = 400 В

Разрешающая способность:

в центре в белом по вертикальному клину >400 линий

в центре в белом по горизонтальному клину ..............>450 линий

по угловым клиньям в основных цветах :>350 линий Яркость свечения экрана в белом (6550К) . . >110 кд/м^ Неравномерность яркости свечения экрана в белом ...............<60%

Контраст крупных деталей на белом поле . . >-100

Ток накала............. 0,81-0,99 А

Ток утечки:

между катодом и модулятором . . , , , <5 мкА между катодом и подогревателем .... <50 мкА Напряжение фокусирующего электрода . . . 4,2-5,1 кВ

Напряжение катода.......... 10-200 В

Напряжение модулятора запирающее .... -65-=-135 В

Число градаций...........>-8

Координаты цветности основных цветов в системе МКО и неравномерность цветности свечения

экрана.............. Данные, как у

25ЛК2Ц

Остаточное несведение лучей:

внутри круга диаметром 0,75Я .... <1 мм между кругом диаметром 0,75Я и кругом

диаметром 1,1 Я.........<2 мм

за пределами круга диаметром 1,1 Я , . <2,5 мм Отношение тока красного прожектора к току

зеленого прожектора....., . . . . 1,3-2

Отношение тока красного прожектора к току

синего прожектора.......... 1,2-2

Емкость между анодом и внешним токопроводя-

щим покрытием........... 2000-2500 пФ

Наработка .............>3000 ч

Критерии оценки:

разрешающая способность в центре в белом по вертикальному н горизонтальному

клиньям............ >400 линий

яркость свечения экрана в белом ... > 85 кд/м^

Предельные эксплуатационные данные

Ток анода (среднее значение), мкА , , .

Напряжение накала, В.......

Напряжение анода, кВ.......

Напряжение фокусирующего электрода, кВ Напряжение ускоряющего электрода, В Напряжение между катодом и модулятором, В

Мин. Макс.

850 6,9 27

600 400

5,7 20 3,5 100 О
