в центре в основных цветах по горизонтальному клнну .......... >-500 линий

по угловым клиньям в основных цветах . . >500 линий

Яркость свечения экрана в белом (9300 К) . . >-120 кд/м^

Контраст крупных деталей на белом поле . . >120

Ток накала ............ 0,81-0,99А

Ток утечки:

между катодом и модулятором .... <:5 мкА

между катодом и подогревателем...... <50 мкА

Напряжение фокусирующего электрода , . . 4,7-5,5 кВ

Напряжение ускоряющего электрода .... 250-750 В

Напряжение модулятора запирающее . . . -ЮОч-190 В

Число градаций........... >8

Координаты цветности основных цветов в системе МКО и неравномерность цветности свечения

экрана.............. Те же, что для

25ЛК2Ц

Емкость между анодом и внешним токопроводя-

щим покрытием ........., 2000-2500 пФ

Наработка............. >4000 ч

Критерии оценки:

разрешающая способность в центре в белом;

по вертикальному клину ...... >550 линий

по горизонтальному клину ..... >450 линий

яркость свечения экрана в белом . . , >84 кд/м^

Предельные эксплуатационные данные

Мии. Макс.

Ток анода, мкА........... - 1000

Напряжение накала, В........ 5,7 6,9

Напряжение анода, кВ........ 20 27,5

Напряжение фокусирующего электрода, кВ . 3 6

Напряжение ускоряющего электрода, В . . 200 1000

Напряжение модулятора, В ....... -400 О

Сопротивление в цепи фокусирующего электрода, МОм............. - 7,5

Сопротивление в цепи модулятора каждого прожектора, МОм.........., - 0,75

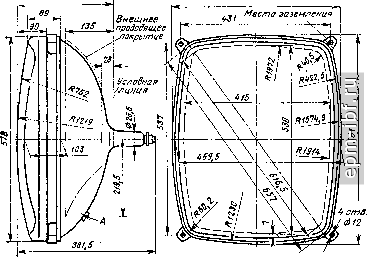

65ЛК1Б, 65ЛК1Б-Ш

Кинескопы с прямоугольным экраном, углом отклонения по диагонали 110° для работы в телевизионных приемниках черно-белого изображения.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - белого свечения. Размер изображения на экране 416X530 мм. Оформление - стеклянное, бесцокольное (PII145), с двумя вариантами защиты. Масса 19 кг.

Схема соединения электродов, как у 40ЛКЗБ.

27/. 5

47f

Основные данные

при f/ = 6,3 В; Уа = 20 В; Ууск = 400 В

Разрешающая способность:

в центре экрана......... >600 линий

в углах экрана .......... >>550 линий

Яркость свечения экрана (при / = 450 мкА) . >200 кд/м^

Ток накала ............ 300±30 мА

Ток утечки:

в цепи анода .......... <:15 мкА

в цепи модулятора........ <5 мкА

между катодом и подогревателем . . . <:50 мкА

Напряжение фокусирующего электрода . . . 0-400 В

Напряжение модулятора запирающее . . . -40ч-90 В

Напряжение модуляции (при изменении / от 1

до 350 мкА)........... <:55 В

Междуэлектродные емкости:

модулятор - все электроды ..... <:7 пФ

катод - все электроды ...... <:5 пФ

анод - внешнее токопроводящее покрытие . :>1600 пФ

Контрастность............ >150

Наработка............. >3000 ч

Критерии оценки:

яркость свечения экрана (при /а = 225 мкА) &>60 кд/м^

напряжение модуляции (при / =1ч-225мкА) <55 В

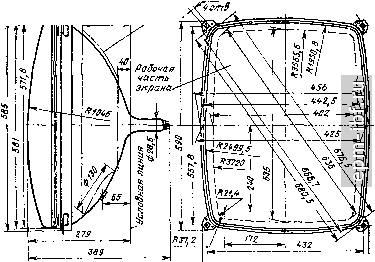

а

67ЛК1Б

Кинескоп с прямоугольным экраном, углом отклонения по диагонали 110° для работы в телевизионных приемниках черно-белого изображения.

Внешнее ° * /7ро8однш,ее 100 покрытие .

Место заземления

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - белого свечения. Размер изображения на экране 402x535 мм. Оформление - стеклянное, бесцокольное (РШ45), с взрывозащитным бандажом. Масса 19 кг.

Схема соединения электродов, как у 40ЛКЗБ.
