8Л04В ............ >12 кд/м2

Ток накала ............ 300±30 мА

Ток темновой экрана......... <:40 мкА

Напряжение 3-го анода фокусирующее . . . 250±100 В Напряжение бланкирующих пластин . . . 700 В Напряжение электрода регулировки астигматизма.............. 700 + 50 В

Напряжение промежуточного электрода . . 700±50 В Напряжение модулятора запирающее .... -20-=-60 В Напряжение бланкирующих пластин запирающее.............. 5-25 В

Напряжение модуляции......... <40 В

Чувствительность к отклонению;

сигнальных пластин Дх, ..... 0,8-1,0 мм/В

временнйх пластин Дд, Дi...... 1,0-1,5 мм/В

Наработка............ >.1250 ч

Критерии оценки:

ширина линии в центре экрана .... <:0,6 мм

яркость свечения экрана для 8Л04И , . >0,4 кд/м?

яркость свечения экрана для 8Л04В . >7 кд/м^

Предельные эксплуатационные данные

Мин. Макс,

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, В....... 25 75

Напряжение 2-го анйда, В . . . . . . 675 725

Напряжение 3-го анода, В........ 150 350

Напряжение 4-го анода, кВ....... 3,6 3,8

Напряжение модулятора, В....... -120 О

Напряжение электрода регулировки астигматизма, В ............ 625 775

Напряжение промежуточного электрода, В . . 625 775

Напряжение бланкирующих пластин, В . . 5 25

8Л05И

Осциллографическая трубка для визуальной регистрации процессов.

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран- желто-зеленого свечения. Оформление - стеклянное, бесцокольное (РШ28). Масса 0,5 кг.

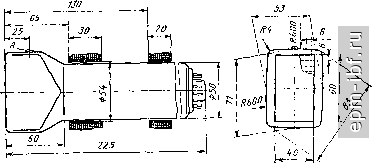

Габаритный чертеж, как у 8Л04В.

8 1 Л

AkAs

Основные данные при (Ун = 6,3 В; (;а2==700 В; (735=3,7 кВ

Ширина линии в центре экрана...... <0,55 мм

Яркость свечения экрана ....... >2б кд/м^

Ток накала ............ 270-330 мА

Напряжение 1-го анода фокусирующее . . . 150-300 В Напряжение модулятора запирающее .... -15н-30 В Напряжение бланкирующих пластин запирающее .............. <25 В

Чувствительность к отклонению:

сигнальных пластин Дх, ...... 0,7 мм/В

временных пластин Дд, Д*...... >1,0 мм/В

Наработка............. 1500 ч

Критерии оценки:

ширина линии в центре экрана .... <0,6 мм

яркость - свечения экрана...... >20 кд/м^

Предельные эксплуатационные даииые

Мин. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение 2-го анода, В....... 675 725

Напряжение б-го анода, кВ....... 3,6 3,8

Напряжение модулятора, В....... -80 -1

8Л06И

ле ПВ Z 61 П

5 8ЮЗ As

Оспиллографическая трубка для визуальной регистрации электрических процессов в радиотехнической аппаратуре.

Экран - желто-зеленого свечения. Оформление - стеклянное, с боковым выводом на баллоне ГРШ31в). Масса 450 г.

Предельные эксплуатационные данные

Мин, Мако.

Напряжение накала, В........5,7 6,9

Напряжение 2-го анода, В....... 600 900

Напряжение 5-го анода, кВ...... 2 3

Напряжение модулятора, В.......-100 -2

Средний потенциал отклоняющих пластин относительно 2-го анода.......-20 20

при С/н = 6,3 В; Уаз = 700 В; L/a5 = 2,3 кВ

Ширина линии в центре экрана . . , . . <:0,5 мм

Яркость свечения экрана ....... >20 кд/м?

Ток накала............ 86-105 мА

Ток катода ............ <:400 мкА

Ток 1-го анода........... <:5 мкА

Ток 2-го анода........... <:380 мкА

Ток 3-го анода ........... <:20 мкА

Ток 4-го анода........... <10 мкА

Ток бланкирующих пластин ...... <200 мкА

Ток сетки ..........., . :20 мкА

Ток пластин............ <:40 мкА

Ток утечки:

между катодом и подогревателем , . , , <50 мкА между катодом н модулятором .... <:5 мкА Напряжение 1-го анода фокусирующее . . . 100-300 В Напряжение 3-го, 4-го анодов, сетки отиосительно 2-го анода......... ±50 В

Напряжение модулятора запирающее .... -20-=-50 В Напряжение бланкирующих пластин запирающее.............. <50 В

Чувствительность к отклонению:

сигнальных пластин........ >1,3 мм/В

временных пластин ........ 0,9 мм/В

Геометрические искажения ...... <:3%

Нелинейность отклонения ....... <;5%

Время готовности .......... <2 мин

Междуэлектродные емкости:

катод - все электроды....... <:10 пФ

модулятор - все электроды ..... <:10 пФ

пластина Y - пластина .... <:7 пФ

пластина - пластина ..... <:8 пФ

пластина F. - все остальные электроды (кроме Fg) ............ <:10 пФ

пластина Xj - все остальные электроды

(кроме Х2)..........<:10 пФ

Наработка ............ &-1000 ч

Критерии оценки:

ширина линии в центре экрана .... <:0,6 мм

яркость свечения экрана...... >16 кд/м^
