Чувствительность к отклоненнюг

временных пластин Д^, ...... 0,14-0,21 мм/В

сигнальных пластин Д^, Дц...... 0,19-0,29 мм/В

Наработка ............ >500 ч

Критерии оценки

ширина линии в центре экрана .... <0,9 мм

Предельные эксплуатационные данные

Мин, Макс.

Напряжение накала, В........5,7 6,9

Напряжение 1-го анода, кВ ......- 1,1

Напряжение 2-го анода, кВ.......1,5 22

Напряжение модулятора, В.......-125 О

Напряжение подогревателя относительно катода, В ..............-125 О

Напряжение между любой из пластин и 2-м анодом, В............. -550 550

Полное сопротивление в цепи любой из отклоняющих пластин при частоте 50 Гц, МОм . . - 1 Сопротивление в цепи модулятора, МОм ... - 1,6

Для трубок 8ЛО30И, 8ЛО30М

8ЛО30И 8ЛО30М

Зеленый Голубой

Среднее 10 * с

>25 кд/м2 >0,4 мкВт/(см2-ср) Примечание. Остальные данные, как у 8ЛО30А.

Цвет свечения экрана Послесвечение экрана Яркость свечения экрана .......

8Л039В

Осциллографическая трубка для визуальной регистрации электрических процессов.

5 7 W

\ I I

j 9 8 !i мд az д^д,

/fZ6

w~--

274-

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - желто-оранжевого свечения. Послесвечение экрана - длительное. Оформление - стеклянное, с цоколем (РШ10). Масса 0,5 кг.

Основные данные

при Vn = 6,3 В; и^г = 2 кВ; (Уаз = 4 кВ

Ширина линии в центре экрана...... <:0,75 мм

Яркость свечения экрана ....... э>40 кд/м^

Ток накала ............ 600i:60 мА

Напряжение 1-го аиода фокусирующее . . . 320-480 В

Напряжение модулятора запирающее , . . -30--90 В

Напряжение модуляции........ 3=-45 В

Чувствительность к отклонению:

временных пластин Д£, Да , . . , . 0,13-0,20 мм/В

сигнальных пластин Дд, Д4 ..... 0,14-0,21 мм/В

Наработка............. SOOO ч

Критерии оценки:

ширина линии в центре экрана .... <:1,1 мм

напряжение модуляции....... <:50 В

Предельные эксплуатационные данные

М ин. Млкс.

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, кВ....... - 1,1

Напряжение 2-го анода, кВ....... 1,5 2,2

Напряжение 3-го анода, кВ....... 3,0 4,4

Напряжение модулятора, В....... -200 О

Напряжение подогревателя относигельно катода, В .............. -125 О

Напряжение между любой из пластин и 2-м анодом, В............. -550 550

Полное сопротивление н цепи любой из отклоняющих пластин при частоте 50 Гц, МОм . - 1 Сопротивление в цепи модулятора, МОм ... - 1,5

9Л01В, 9Л01И

Осциллографические трубки для визуальной регистрации двух

одновременных электрических процессов. Фокусировка луча - электростатическая. Отклонение луча -

электростатическое. Экран: 9Л01В - желтого свечения.

Мл fa) \Аз 117 ? ЗВ

9Л01 и - желто-зеленого свечения. Оформление - стеклянное, бесцокольное (РШЗЗ). Масса 0,8 кг.

Основные данные

прн Uis=6,3 В, (/а2= 1 кВ; (/а8 = 2,8 кВ

Ширина линии в центре экрана..... <;0,55 мм

Яркость свечения экрана:

9Л01И ............ >0,5 кд/м?

9Л01В............. :>\3 кд/м2

Ток накала ............ 600±60 мА

Напряжение 1-го анода фокусирующее . . . 300±100 В

Напряжение 3-го и 4-го анодов...... 1000i:50 В

Напряжение модулятора запирающее .... -3Q~-90 В

Напряжение модуляции ... .... <:40 В

Чувствительность к отклонению:

временных пластин Дх, Д^ . . , . . . >0,45 мм/В

сигнальных пластин Дд, Дi ..... >1 мм/В

Наработка............ >1500 ч

Критерии оценки:

ширина линии в центре экрана .... <:0,5б мм

яркость свечения экрана 9Л01И . . . >0,4 кд/м^

яркость свечения экрана 9Л01В . . . . >8 кд/м^

Предельные эксплуатационные данные

Мин. Макс,

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, В....... 200 400

Напряжение 2-го анода, В....... 975 1025

Напряжение 3-го анода, В....... 875 1125

Напряжение 4-го анода, В....... 875 1125

Напряжение 5-го анода, кВ....... 2,75 2,85

Напряжение модулятора, В....... -180 О

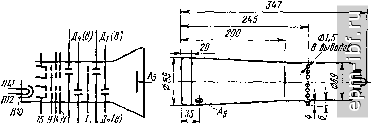

9Л02И

Осциллографическая трубка для визуальной регистрации двух одновременных электрических процессов.

МА(а)ПВ

15 Э lit 11

\,Mz(S)
