Основные данные

при Ун =6,3 В; Уаг=1кВ; {з == ± 50 В; Уа4=±50В; Уа5== 1,5 кВ

Ширина лннни в центре экрана..... <0,5 мм

Яркость свечения экрана ......, >5 кд/м^

Ток накала ............ 85-105 мА

Напряжение 1-го анода фокусирующее . , . 200-400 В

Напряжение модулятора запирающее . . . -20ч--50 В

Напряжение сетки.......... Оч--50 В

Напряжение бланкирующих пластин запирающее ..................... 35 В

Напряжение модуляции . ....... <15 В

Чувствительность к отклонению:

сигнальных пластин Mi, Дг ........ >0,7 мм

временных пластин Дз, Д^......... >0,9 мм

Наработка................... >500 ч

Критерии оценки:

ширина линии в центре экрана . . . . <:0,6 мм

яркость свечения экрана....... >4 кд/м^

Предельные эксплуатационные данные

Мин. Мякс.

Напряжение накала, В............ 5,7 6,9

Напряжение 2-го янода, кВ .......... 0,8 1,2

Напряжение 5-го анода, кВ ...... , 1,2 1,65

Напряжение модулятора, В .......... -150 -1

11Л04А

Осциллографическая трубка для фотографической регистрации электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча -электростатическое Экран - синего свечения. Оформление - стеклянное, бесцокольное (PIII31B), со

Мд щ зп

~--1 Т-Р1Т-

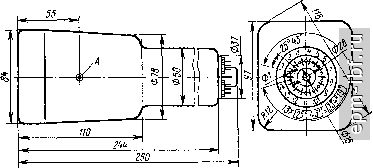

шкалой беспараллаксного отсчета. Масса 850 г. Габаритный чертеж, как у 11Л02И.

Основные данные

при и„ = 6,3 В; (Уа4= 12 кВ

Ширина линии в центре экрана........ <0,55 мм

Яркость свечения экрана............ :>120 мкВт/(см2х

Ток накала ............ 0,27-0,33 А

Ток катода......... , . . <1б00 мкА

Ток 4-го анода темновой........ <10 мкА

Ток утечки:

между катодом и подогревателем . . . <30 мкА

между катодом и модулятором . . . , <5 мкА

Напряжение 1-го анода ........ 350-550 В

Напряжение 2-го анода........ -25 В

Напряжение 3-го анода........ ±50 В

Напряжение экранирующих пластин .... ±50 В

Напряжение модулятора запирающее . . . -50-;--90 В

Напряжение катода ......... -2,5 кВ

Модуляция в процентах от запирающего напряжения ............. <90%

Чувствительность к отклонению:

временных пластин ........ >0,6 мм/В

сигнальных пластин........ >1,8 мм/В

Нелинейность отклонения . ,..... <3%

Геометрические искажения , ,..... <1,5%

Время готовности <2 мин Междуэлектродные емкости:

модулятор - все электроды ..... <:11 пФ

катод - все электроды....... <5 пФ

между временными пластинами .... <:2,5 пФ

между сигнальными пластинами . . . <3 пФ

Hapa6oTj<-a ............ >1000 ч

Критерии оценки:

и,и',>ипа линии в центре экрана .... <0,65 мм

яркость свечения экрана ...... >95 мкВт/(см2Х

хер)

Предельные эксплуатационные данные

Напряжение иакала, В

Напряжение 1-го аиода, В ,......

Напряжение 2-го анода, В .

Напряжение 3-го аиода, В ,......

Напряжение 4-го анода, В.......

Напряжение экранирующих пластин, В . . .

Напряжение модулятора, В......

Напряжение подогревателя относительно катода, В .......... <

1000

-100

8000

12000

- 100

- 180

-150



11Л05В, ПЛ05И

Осциллографические трубки для визуальной регистрации электрических процессов в радиотехнической аппаратуре.

Экран: 11Л05В - желто-оранжевого свечения; 11Л05И - желто-зеленого свечения. Размер рабочей части экрана 60Х 80 мм. Оформление - стеклянное, бесцокольное (РШ31В), с боковыми выводами на баллоне. Масса 850 г.


I I-

-±--

Основные данные

прн Ун = 6,3 В; (Уаг = 1500 В; = 3000 В

11Л05В 11Л05И

Ширина линии в центре экрана, мм ... . <0,6 <0,6

Яркость свечения экрана, кд/м'.....>8 >12

Яркость паразитного свечения, кд/м^ . . . <:0,1 <0,\

Ток накала, А........... 0,27- 0,27-

-0,33 -0,33

Ток 1-го анода, мкА.........<s:10 <ё10

Ток 2-го анода, мкА.........<700 <:700

Ток 3-го анода, мкА . . . . .....<50 <50

Ток 4-го анода, мкА .........<50 50

Ток 5-го анода, мкА.........<15 <15

Ток сеткн, мкА...........<10 <10

Ток бланкирующих пластин, мкА ..... <500 <500 Ток утечки, мкА:

между катодом и подогревателем . . . <40 <40

между катодом и модулятором .... <8 гЗ Напряжение 1-го анода относительно катода, В . 400- 400-

-600 600

Напряжение модулятора запирающее, относи- -40ч- -404-

тельно катода, В..........-.-90 -.-90

Чувствнгельность к отклонению, мм/В:

сигнальных пластин........>1 >1

временных пластин....... >0,6 >0,6
