Геометрические искажения, %...... <3

Время готовности, мин ........ <2

Время послесвечения экрана, с..... >5

Междуэлектродные емкости.

катод - все электроды, пФ...... <10

модулятор - все электроды, пФ . . . <:!2

пластина Mi - пластина Д^, пФ . . . <5

пластина Дз - пластина Д*, пФ . . . <:4

пластина Mi - все электроды, пФ . . . <:9

пластина Дз - все электроды, пФ . . . <9

Наработка, ч............ >1000

Критерий оценки:

яркость свечения экрана, кд/м^ .... >6

<3 <2

<10

<12

<:5

<4

<9

<9

>1000 >6

Предельные эксплуатационные данные

Мии. Макс.

Напряжение накала, В....... . 5,7 6,9

Напряжение 2-го анода, В....... 1000 2000

Напряжение 5-го анода, В.......- 6000

Напряжение модулятора, В.......-150 О

Напряжение сетки, В.........-150 -20

Средний потенциал отклоняющих пластин, В . -50 50

ПЛ06И

/IS ПС

1,1Р.р.Г^

-14 :1

1Z156897 5 43Z С^\ЩВП Аг \ К ПВШ} Мд

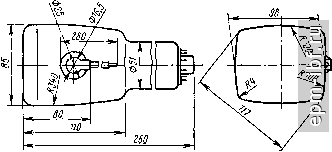

Осциллографическая трубка для визуальной регистрации электрических процессов в радиотехнической аппаратуре.

Экран - зеленого свечения. Размер рабочей части экрана 60X80 мм. Оформление - стеклянное, бесцокольное {РШ31В), с боковым выводом иа баллоне. Масса 600 г.

Основные данные

при У„ = 6,3; (Уа2 = 1500 В; = 1500 В

Ширина лннни в центре экрана..... <:0,5 мм

Яркость свечения экрана ....... >20 кд/м^

Яркость паразитного свечения ..... <0,05 кд/м^

Ток накала ............ 85-105 мА

Ток 1-го анода........... <2 мкА

Ток 2-го анода........... <700 мкА

Ток 3-го анода........... <50 мкА

Ток 4-го анода........... <20 мкА

Ток 5-го анода........... <:100 мкА

Ток сетки............. <:20 мкА

Ток пластин ............ <20 мкА

Ток катода ............ ОООО мкА

Ток утечки:

между катодом и подогревателем . , , , <50 мкА

между катодом и модулятором..... <5 мкА

Напряжение 1-го анода относительно катода . . 200-500 В

Напряжение модулятора относительно катода,

запирающее ........... -20ч--50 В

Напряжение 3-го анода относительно 2-го анода .............. ±50 В

Напряжение 4-го анода относительно 2-го анода =t50 В

Напряжение бланкирующих пластин относительно 2-го анода запирающее..... 60 В

Напряжение сетки относительно 2-го анода , . ±50 В

Чувствительность к отклонению:

сигнальных пластин........ >0,7 мм/В

временных пластин ........ >0,6 мм/В

Геометрические искажения ....... <5%

Время готовности .......... <2 мин

Междуэлекгродные емкости:

катод - все электроды....... <7 пФ

модулятор - все электроды...... <£9 пФ

пластина Xj - пластина Xj..... <6 пФ

пластина - пластина Vj ......

Наработка ............ >1000 ч

Критерии оценки:

ширина линии в центре экрана .... <:0,6мм

яркость свечения экрана....... >16 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение 2-го анода, В ....... 1000 2000

Напряжение 5-го анода, В......, - 3000

Напряжение модулятора, В ....... -150 -5

Средний потенциал отклоняющих пластин, В , -50 50

плоти

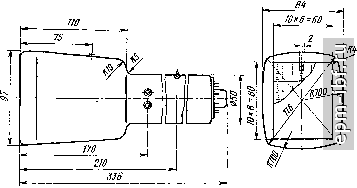

Осциллографическая трубка для визуальной регистрации электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленого свечения. Оформление - стеклянное, бесцокольное (РШ31В). Масса 0,9 кг.

К МдУсЗ

MO Ai3

107 5 г A ШКЛФЗ, ФЭг

КДгв КУ с

Основные данные при (; = 6,3 В; (Уа = 4 кВ

Ширина линии:

в направлении развертки сигнальной системы ............ 0,4 мм

в направлении развертки временной системы ............ <0,6 мм

Яркость свечения экрана ....... >55 кд/м^

Ток накала ............ 270-330 мА

Напряжение 1-го фокусирующего электрода . 250-450 В

Напряжение 2-го фокусирующего электрода . 400-600 В

Наряжение катода.......... -1500 В

Напряжение бланкирующих пластин ... О

Напряжение сетки.......... 0-200 В

Напряжение корректирующего электрода . . ±50 В

!-!апряжеиие отклоняющего электрода . . > . 175 В
