Напряжение модулятора запирающее . . . -30ч--80 В

Напряжение модуляции ........ <72 В

Чувствительность к отклонению

временных пластин ........ >1 мм/В

сигнальных пластин........ >5 мм/В

Время готовности .......... <:2 мин

Междуэлектродные емкости.

катод - все электроды....... <:10 пф

модулятор - все электроды .... <:20 пФ

между сигнальными пластинами .... <6 пФ

между временными пластинами .... <8 пФ

Наработка ............ >750 ч

Критерии оценки:

яркость свечения экрана...... >44 кд/м^

напряжение модуляции ....... <78,5 В

Предельные эксплуатационные данные

А.ин. Макс.

Напряжение накала, В . 5,7 6,9

Напряжение анода, кВ ........ 3,8 4,2

Напряжение катода, кВ ........ -1,3 -1,8

Напряжение подогревателя....... 135 -135

Средний потенциал отклоняющей системы. В:

временной ...........-25 25

сигнальной ........... -3 3

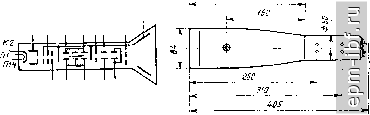

ПЛО101И

Осциллографическая трубка для визуальной регистрации СВЧ колебаний

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленого свечения. Оформление - стеклянное, бесцокольное (РШ31В), с дополнительными выводами. Масса 750 г.

Мд, А, Az А^

3,6,11,13 Лб Л, 10

Основные данные

при Ун = 6,3 В; Уа4= 12 кВ

Ширина линии в центре экрана.....<0,5 мм

Яркость свечения экрана . , . . . . >100 кд/м^

Ток накала ............ 0,27-О,ЗЗА

Ток 1-го анода........... 0,5 мкА

Ток 2-го анода ........... <300 мкА

Ток 3-го анода........... <50 мкА

Ток 4-го анода (без темпового тока) .... >5 мкА

Ток 4-го анода темновой........ 5-50 мкА

Ток сетки............ . <10 мкА

Ток экранирующих пластин....... <5 мкА

Ток утечки.

между катодом и подогревателем , . . <30 мкА

между катодом и модулятором . . . <3 мкА

Напряжение 1-го анода........ 250-350 В

Напряжение 2-го анода........ -50-Ь +30 В

Напряжение 3-го анода........ ±50 В

Напряжение сетки.......... -50 В

Напряжение экранирующей сетки ... . ±50 В

Напряжение модулятора запирающее .... -40ч--90 В

Напряжение катода.......... -2000 В

Напряжение модуляции ........ 25 В

Чувствительность к отклонению:

временных пластин......... >0,65 мм/В

сигнальных пластин........ >1,9 мм/В

Нелинейность чувствительности ..... <3%

Геометрические искажения ....... <1,5%

Волновое сопротивление ........ 330 -360 Ом

Время готовности.......... <2 мин

Междуэлектродные емкости:

модулятор - все электроды ..... <11 пФ

катод - все электроды . ,..... <5 пФ

временных пластин ........ <2,5 пФ

сигнальных пластин........ З пФ

Наработка ............ :1000 ч

Критерии оценки:

щирина линии в центре экрана .... <0,6 мм

яркость свечения экрана...... >80 кд/м^

напряжение модуляции....... <30 В

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 5,67 6,93

Напряжение 4-го анода, кВ....... 5 13

Напряжение модулятора, В....... -200 -5

Напряжение катода, кВ........ -2,2 -1,8

Напряжение подогревателя относительно катода -150 О Средний потенциал временных пластин, кВ . , О 25

13ЛОЗИ

Осциллографическая трубка для визуальной регистрации электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленого свечения.

Оформление -стеклянное, с цоколем (РШЮ). Масса 1 кг. Схема соединения электродов, как у 8Л039В.

Основные данные

при(;н=6,ЗВ; 6а2=1,5кВ; (;аз = 3,0кВ; /33 = 15 мкА

Ширина линии в центре экрана...... <0,75 мм

Яркость свечения экрана ........ >20 кд/м^

Ток накала ............ 540-660 мА

Напряжение модулятора запирающее . . . -23-.--72 В

Напряжение модуляции ........ <:30 В

Чувствительность к отклонению.

временных пластин Дь Да...... >0,35 мм/В

сигнальных пластин Дд, Д*..... >0,45 мм/В

Наработка ............ >1500 ч

Критерий оценки.

щирина линии в центре экрана..... <0,9 мм

Предельные эксплуатационные данные

Мни. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, кВ....... - 1,1

Напряжение 2-го анода, кВ....... 1,5 2,2

Напряжение 3-го анода, кВ....... 1,5 4,4

Напряжение модулятора, В ;...... -200 О

Напряжение подогревателя относительно катода, В ............. -125 О

13Л06И

Осциллографическая трубка для визуальной регистрации электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленого свечения. Послесвечение экраиа - среднее.
