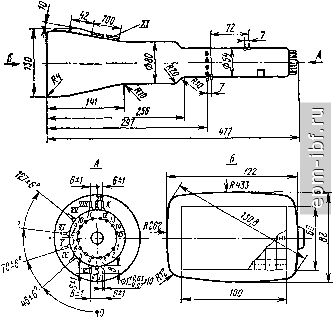

13ЛО105М

3 7 Wlir I V ЧП S 9

Осциллографическая трубка для визуальной и фотографической регистрации СВЧ колебаний и импульсов наиосекуидной длительности с временем установления ие менее 0,45 не.

Фокусировка луча - электростатическая. Отклонение - электростатическое. Экран - голубого свечения, послесвечение - короткое. Оформление - стеклянное, бесцокольное (РШЗЗ), с дополнительными выводами иа баллоне и горловине. На экране с внутренней стороны нанесена координатная сетка Масса 1,5 кг.

Выводы электродов:

/, 15 - подогреватель; 2 - катод; 3 - модулятор; 4 - 1-я квад-рупольная линза; 5 - 2-я квадрупольная лииза; 6 - система коррекция геометрии; 7 - ускоряющий электрод; 8 - электрод вертикальной юстировки -пучка; 9 - сетка послеускорения; 10 - электрод горизонтальной юстировки пучка; - система коррекции пучка; 12, 13, /4 - свободные; /, / - выход сиг-

нальной системы; VIII, X - вход сигнальной системы; , /X - экран сигнальной системы; fV - 3-я квадрупольная линза; V - система смещения напряжения 3-й квадрупольной лиизы;

VI, VII - временная система; XI - система послеускорения-

Основные данные при (/11 = 6,3 В

Ширина линии:

в центре экрана ......... <:400 мкм

по краям экрана . ,....... <:450 мкм

Ток накала ............ 0,5-0,7 А

Ток утечки:

между катодом и модулятором ... . <:5 мкА между катодом и подогревателем (при (/ =

= ±100 В) .......... <100 мкА

Напряжение катода.......... <-2750 В

Напряжение 1-й квадрупольной линзы . . . -650 - 950 В

Напряжение 2-й квадрупольной лин'Зы . . . -450 -.--650 В

Напряжение 3-й квадрупольной линзы . . . -200 -450 В Напряжение смещения 3-й квадрупольной линзы ............... 200 В

Напряжение горизонтальной юстировки луча . -60 -т- -+-60 В

Напряжение вертикальной юстировки луча . -60 -+-60 В

Напряжение коррекции луча...... -60 -т- -f 60 В

Напряжение коррекции геометрии .... -100 Ч--+-150 В

Напряжение послеускорения....... <:20 кВ

Напряжение сетки послеускорения .... О-15 В

Напряжение модулятора запирающее . . . -50 -=--150 В

Напряжение модуляции (при токе луча 30 мкА) . <£:00 В Чувствительность к отклонению:

временных пластин ........ 4,5-6 мм/В

сигнальных пластин........ 30,6 мм/В

Нелинейность отклонения........ <:2%

Геометрические искажения по оси X ... <2% Геометрические искажения по оси Y . . . Неравномерность АЧХ-

в диапазоне частот 0-500 МГц . . . . < дБ

в диапазоне частот 0-800 МГц . . . . 5 дБ

Время готовности .......... мин

Наработка............. >500 ч

Критерии оценки-

щирина линии в центре экрана .... <:450 мкм

напряжение модулятора запирающее , . <-170 В

Предельные эксплуатационные данные

Напряжение накала, В Напряжение катода, кВ

Напряжение смещения 3-й квадрупольной лин

зы, В.............

Напряжение горизонтальной юстировки луча

В

Напряжение вертикальной юстировки луча, В Напряжение коррекции луча, В .... Напряжение послеускорения, кВ ...

Напряжение модулятора, В......

Напряжение подогревателя относительно ка тода, В:

при отрицательном напряжении подогрс' вателя . .........

при положительном напряжении подогре в-чтеля ............

-100 -100 -100 8

-300

100 100 100 20

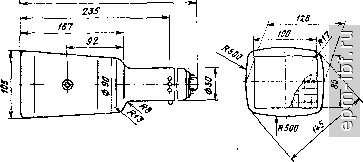

15Л0Ш

т

441 i Г Li

Осциллографическая трубка для визуальной и фотографической регистрации электрических процессов

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленою свечения, послесвечение экра!1а - среднее. Оформление стеклянное, бесцокольное (PiIJ31B), с дополнительными выводами на баллоне и горловине со шкалой беспараллаксного отсчета иа экране Масса 1,2кг.

Выводы электродов:

/, 14 - подогреватель; 2 - катод; 3 - модулятор; 4, 6, 7, 8, 11, 13 - свободные; 5 - 1-й анод (фокусирующий); 9 - 3-й анод (астигматизм); 10 - 2-й анод; - промегкуточный электрод; 12 - пластины экранирующие; Дх, Дз - пластины отклоняющие сигнальные; Д4, Дв - пластины отклоняющие временные; Дд - сетка; А - 4-й анод
