Мд Г, J 5,7

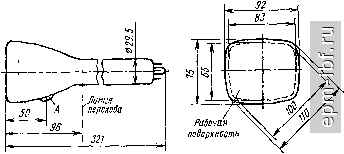

Для трубки 11ЛМ5В

Фокусировка луча - электростатическая. Отклонение луча - электромагнитное. Экран - голубого свечения. Послесвечение экрана - не более 2 с. Размер рабочей части экрана 66X33 мм. Оформление - стеклянное, бесцокольное {РШ20), с боковым выводом на баллоне. Масса 500 г.

Основные данные

при и„=: 6,3 В; (73= 12 кВ

Разрешающая способность ....... >-400 линий

Яркость свечения экрана........ >50 кд/м^

Яркость паразитного свечения......- <:0,001 кд/м^

Ток накала............. 0,27-0,33 А

Ток утечки:

между катодом и модулятором..... <:10 мкА

уежду анодом и модулятором .... <10 мкА

между катодом и подогревателем .... <:30 мкА

Напряжение модулятора запирающее .... -40ч-90 В

Время готовности........... <3 мин

Междуэлектродные емкости:

модулятор - все электроды ..... <!0 пФ

катод - все электроды . ,..... <10 пФ

Наработка ............. :1000 ч

Критерии оценки:

разрешающая способность...... S400 линий

яркость свечения экрана -...... 535 кд/м^

яркость паразитного свечения..... <:0,005 кд/м*

напряжение модуляции ....... <23 В

Предельные эксплуатационные данные

Мин. Макс.

Ток анода, мкА........... - 8

Напряжение накала, В........ 5,7 6,9

Напряжение анода, кВ........ 8 13

Напряжение модулятора, В....... -125 О

Для трубок 11ЛМ5И, ПЛМ5Н, 11ЛМ5С, ПЛМ5Ф

ПЛМ5И 11ЛМ5П ПЛМоС

Цвет сгечыия экрана .

Послесвечение экрана, с . . Яркость свечения экрана,

КД/М2..........

Наработка, ч .......

Критерий оценки:

яркость свечения экрана, кд/м^.........

Зеленый Желто-зеленый 10- < 15

> 115 > 1000

>.80

>. 15 > 500

>9

Оранжевый <4

> 15 >> 500

11ЛМ5Ф

Желтый <0,2

>30

> 500

> 12

Примечание. Остальные данные, как у 11ЛМ5В.

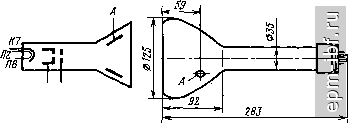

ПЛМ6В

Индикаторная трубка для визуальной регистрации электрических процессов в стационарной и переносной аппаратуре.

Фокусировка луча - электростатическая. Отклонение луча - электроста тическое.

Экран - желтого свечения, послесвечение 7-20 с. Оформление - стеклянног, бесцокольное (РШ21а). Масса 300 г.

Схема соединения электродов, как у 6ЛМ2С

.Условная линия

Основные данные

при = 1,36 В; (/8 = 6 кВ

Ширина сфокусированной линии в центре экрана .............. <0,3 мм

Яркость свечения экрана........ 5>25 кд/м^

Яркость паразитного свечения...... <0,4 кд/м^

Положение неотклоненного пятна в круге диаметром . ............ 12 мм

Ток накала ............ 0,25-0,33

Гок утечки в цепи модулятора...... -о мкА

Ток утечки:

в цепи анода .......... <:3 мкА

между катодом и подогревателем .... <:50 мкА

Напряжение фокусирующего электрода . , . 150-450 В

Напряжение модулятора запирающее .... -10ч-35 В

Напряжение модуляции ........ <10 В

Время готовности .......... <:1 мин

Наработка ............. >750 ч

Критерии оценки

яркость свечения экрана...... >18 кд/м*

напряжение модуляции....... <:13 В

Предельные эксплуатационные данные

Мин. Макс.

Ток анода, мкА ... ..... .. О 10

Напряжение накала, В ........ 1,21 1,5

Напряжение анода, кВ........ 5 7

Напряжение фокусирующего электрода, В . . О 600

Напряжение ускоряющего электрода, В . , 250 450

Напряжение модулятора,- В.......-50 О

13ЛМ4В

Индикаторная трубка для визуальной регистрации электрических процессов.

Фокусировка луча - магнитная. Отклонение луча - магнитное. Экран - белого свечения. Послесвечение экрана - не менее 4 с. Диаметр рабочей части экрана 108 мм. Оформление - стеклянное, с цоколем (РШ5-1). Масса 0,6 кг.

5 3 МдУсЭ

Основные данные

при (/ =6,3 В; и^ = 12 кВ; (/уд = 400 В; /а = 125 мкА

Ширина линии в центре экрана..... <0,4 мм

Яркость свечения экрана........ >80 кд/м^

Ток накала............ 540-660 мА

Ток ускоряющего электрода ....... <100 мкЛ

Напряжение модулятора запирающее .... -40ч-100 В

Напряжение модуляции ........ <38 В

Наработка............. >.1000 ч

Критерий оценки-

ширина линии в центре экрана .... 0,5 мм

яркость свечения экрана ..... . >47 кд/.м'
