Ток накала ..... 1080-1320 мА

Ток 2-го анода ........... <300 мкА

Напряжение 1-го анода ......... 300-750 В

Напряжение 2-го анода ......... 3,5-4,5 кВ

Напряжение модулятора запирающее .... -ЗОН-90 В

Напряжение модуляции ........ <30 В

Наработка............. >300 ч

Критерий оценки;

ширина липни в центре экрана .... <0,7 мм

Предельные эксплуатационные данные

Напряжение накала, В Напряжение 1-го анода, В Напряжение 2-го анода, кВ ...... ,

Напряжение 3-го анода, кВ .......

Напряжение модулятора, В...... .

Напряжение ускоряющего электрода, В . . Напряжение подогревателя относительно катода , В .............

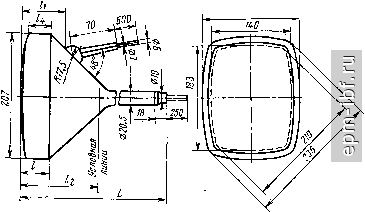

23ЛМ1Ц, 23ЛМ1Ц-1, 23ЛМ1Цг2

Индикаторные трубки для работы в аппаратуре отображения телевизионной, знаковой и графической информации.

165 max

Фокусировка луча - комбинированная: электромагнитная и электростатическая. Экран - двухцветный: красного и зеленого свечения Размер рабочей части экрана 140X 183 мм. Оформле-ние - стеклянное, с боковым выводом на баллоне. Масса 2 кг.

Схема соединения электродов, как у 16ЛМ7И.

Предельные эксплуатационные данные

Мин. Макс.

Напряжение иакала, В........ 6 6,9

Напряжение управляющего электрода, В . . -20 100 Напряжение ускоряющего электрода, В ... О 5 Напряжение подогревателя относительно катода, В............. -100 100

прн 6н= 6,3 В; (/азкр= 7 кВ; {Уаззел= 15 кВ

23ЛМ1Ц 23ЛМ1Ц-1 23ЛМ1Ц-2

Ширина лниии, мм:

красный цвет - в центре . . <:0,3 0,3 <0,3

красный цвет - на краю . . 0,31 <0,31 0,31

зеленый цвет - в центре . . <0,3 0,3 0,3

зеленый цвет - на краю . . 0,31 0,31 0,31 Яркость свечения экрана, кд/м^:

в красном цвете...... л^ЗО >40 >8

в зеленом цвете ...... >800 >-400 >80

Ток накала, А.......... 0,27-0,7 0,27-0,7 0,27-0,7

Ток спирали, мкА........... 175 175 175

Ток утечкн, мкА:

между катодом и подогревателем . . 70 70 70

между катодом и модулятором ... 10 10 10

Напряжение 1-го анода, кВ......0,4-1,7 0,4-1,7 0,4-1,7

Напряжение 2-го анода, кВ......0,4-2 0,4-2 0,4-2

Напряжение ускоряющего электрода, В 0,5-2 0,5-2 0,5-2

Напряжение модулятора рабочее, В . .-20- -20- -20-4-

-ЫОО -ЬЮО -ЫОО Напряжение модулятора запирающее, В -5--10-5н-10-5н-10

Напряжение модуляции, В....... 80 80 80

Время готовности, мии ........<2 2 2

Междуэлекгродные емкости, пФ.

модулятор - все электроды . . 25 25 25 ускоряющий электрод - все электроды .......... 20 20 20

1-й анод - все электроды . . . 18 18 18

3-й анод - все электроды , . . 20 20 20

Наработка, ч......... 750 >750 >750

Критерии оценки:

яркость свечения экрана, кд/м^:

в красном цвете......80 - -

в зеленом цвете......>800 - -

ширина линии в зеленом цвете, мм:

в центре........ 0,3 0,3 0,3

на краю ........ 0,31 0,31 0,31

ток спирали, мкА...... 1-200 1-200 1-200

напряжение модуляции, В . . . 85 85 85

ным светофильтром

23ЛМЗН, 23ЛМЗС

Индикаторные трубки для визуальной регнстрацни электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - оранжевого свечения. Послесвечение экрана - не менее 10 с. Диаметр рабочей части экрана 194 мм. Оформление - стеклянное, бесцокольное (РШ20). Масса 2,6 кг,

Схема соединения электродов, как у 13ЛМ6В.

прн (/н= 6,3 В; t/a2 =

Основные данные 4 кВ:

t/yoK = 400 В

23ЛМЗС 23ЛМЗН

Ширина линии в центре экрана и на расстоянии 3/8 макс, диаметра колбы, мм ..........

Яркость свечения экрана (прн =5 мкА), кд/м^.....

Ток накала, мА........

Напряжение 1-го анода, В . . . .

Напряжение модулятора запирающее, В

Напряжение модуляции (прн /gj = = 0- 15 мкА), В.......

Наработка, ч....., , . ,

Критерии оценки:

яркость свечения экрана кд/м . . напряжение модуляции, В . . .

Предельные эксплуатационные данные

Напряжение накала, В........5,7

Напряжение 1-го анода, В........-300

Напряжение 2-го анода, кВ.......12

Напряжение модулятора, В.......-150

Напряжение ускоряющего электрода, В . . 300 Напряжение подогревателя относительно катода, В............. -135

6,9 1000 16 О 500
