Размер рабочей части экрана 170 X 125 мм. Оформление - стек-1 лянное, бесцокольное (РШ20а), с боковым выводом на балло не. Масса 1 кг.

Основные данные

при6н=6,ЗВ; (73= 16KB; (Ууск = 500 В

Разрешающая способность в пределах прямоугольника 128X83 мм ........ >800 линий

Яркость свечения экрана ....... >-1500 кд/м^

Ток накала........... 85-105 мА

Ток утечки-

между катодом и подогревателем .... <30 мкА

между катодом и модулятором ..... <:5 мкА

Напряжение фокусирующего электрода . . . 0-500 В

Напряжение подфокуснрующего электрода . . 250-400 В

Напряжение модулятора........ -110 В

Напряжение модулятора запирающее .... -50-;-9о В

Напряжение модуляции ........ <50 В

Время готовности.......... <1 мин

Наработка >400 ч Критерии оценки:

яркость свечения экрана ...... >800 кд/м^

напряжение модуляции ....... <60 В

Предельные эксплуатационные данные

Мин. Макс.

Ток анода, мкА ........... - 320

Напряжение накала, В........ 5,67 6,93

Напряжение анода, кВ........14,4 17,6

Напряжение фокусирующего электрода, В . . О 700

Напряжение подфокуснрующего электрода, В . 300 500

Напряжение управляющего электрода, В . . 450 550

Напряжение подогревателя, В......-100 -

23ЛМ16Б

Индикаторная трубка для отображения цифро-буквенной информации в устройствах радиоэлектронной аппаратуры и систем связи человека с ЭВМ

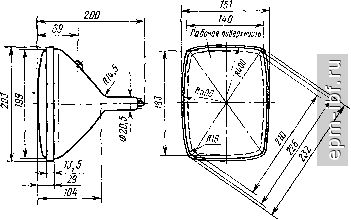

Фокусировка луча - электростатическая Отклонение луча - электромагнитное Экран - белого свечения. Размер рабочей части экрана 183Х Х140 мм. Оформление - стеклянное, бесцокольное (PIII20a), с боковым выводом на баллоне. Масса 1,2 кг.

МдИсЗ'РЗ 5, 5,7




Основные данные

при Lh= 12 В; И кВ

Разрешающая способность по полю . . , . >600 линий

Яркость свечения экрана........ >225 кд/м^

Яркость паразитного свечения...... <:0,05 кд/м^

Ток накала............. 58-73 мА

Ток утечки:

между катодом и подогревателем , . . <75 мкА

между катодом и модулятором . , , , <:5 мкА

Напряжение ускоряющего электрода .... ЗОО В

Напряжение модулятора запирающее , . . -30-.-60 В

Напряжение модуляции ........ 25 В

Время готовности.......... 3 мин

Междуэлектродные емкости:

катод - все электроды....... <5 пФ

модулятор - все электроды ..... <12 пФ

Наработка............. >1000 ч

Критерии оценки:

яркость свечения экрана ...... >175 кд/м*

напряжение модуляции ....... 30 В

Предельные эксплуатационные данные

Мин. Макс,

Ток анода, мкА........... - 150

Напряжение накала, В........10,8 13,2

Напряжение анода, кВ........ 9 13

Напряжение ускоряющего электрода, В . . . 80 140

Напряжение фокусирующего электрода, В . . -100 500

Напряжение модулятора, В.......-140 О



Индикаторная трубка для наблюдения изображения с одновременной фоторегистрацией через оптическое окно.

фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - голубого свечения. Время послесвечения - длительное. Диаметр рабочей части экрана 195 мм. Оформление - стеклянное, бесцокольное (РШ20). Масса 3 кг. Схема соединения электродов, как у 23ЛМ6В.


Основные данные

при Ун= 6,3 В; == 15 кВ

Разрешающая способность:

в центре экрана ......... >800 линий

в углах экрана .......... >600 линий

Яркость свечения экрана >100 кд/м^

Яркость паразитного свечения ...... <:0,001 кд/м^

Ток накала............ 0,27-0,33 А

Ток анода............. 50 мкА

Ток утечки:

между катодом и подогревателем .... <:30 мкА

между анодом и всеми электродами ... 10 мкА

между катодом и модулятором .... <10 мкА

Напряжение модулятора запирающее . . . -30-;-90 В

Напряжение модуляции......... <40 В

Время готовности .......... <2 мин

Междуэлектродные емкости:

катод - все электроды ....... <10 пФ

модулятор - все электроды ..... <10 пФ

Наработка............. >500 ч

Критерии оценки:

разрешающая способность:

в центре экрана ........ >800 линий

в углах экрана......... >600 линий

яркость свечения экрана ...... >70 кд/м^

яркость паразитного свечения .... <0,002 кд/м^

напряжение модуляции ....... 40 В
