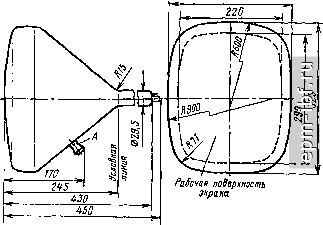

Главная Электронные газоразрядные приборы 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 [ 74 ] 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 Рабочая часть зкрана Основные данные при [Ун = 6,3 В; (7а2 = 14 кВ Разрешающая способность по горизонтали , . >>1200 линий Яркосгь свечения экраиа >22 кд/м* Ток накала............ 270-330 мА Напряжение 1-го анода........ 0-250 В Напряжение модулятора запирающее . . . -30--90 В Напряжение модуляции (при /аг = О -т- 100 мкА) <40 В Наработка............. >750 ч Критерии оценки: яркость свечения экрана......, >6 кд/м- разрещающая способность по горизонтали . :>1000 линий Предельные эксплуатационные данные Мин. Макс. Ток 2-го анода, мкА..... - 100 Напряжение накала, В ........ 5,7 6,9 Напряжение 1-го анода, В ....... -100 500 Напряжение 2-го анода, кВ ...... 12 16 Напряжение модулятора, В....... -135 О Напряжение подогревателя относительно катода, В .............. -135 О 35ЛМ2В, 35ЛМ2И, 35ЛМ2Н, 35ЛМ2С, 35ЛМ2Ф Индикаторные трубки с прямоугольным алюминированным экраном для регистрации электрических процессов в радиотехнической аппаратуре Для трубки 35ЛЛ12В Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное Экран - алюминированный, белого свечения. Послесвечение экрана - длшельное. Размер изображения на экране 288X217 мм. Оформление - стеклянное, бесцокольное (РШ20) Масса 5,0 кг. Схема соединения электродов, как у 11ЛМ5В, Основные данные при Ун = 6,3 В; Va = 12 кВ Разрешающая способность: в центре экрана ......... >1500 линий в углах экрана.......... >1200 линий Яркость свечения экрана (при / = 60 мкА) . >40 кд/м^ Ток иакала............ 470-660 мА Напряжение модулятора запирающее . . . -40н-90 В Напряжение модуляции (при / = О -г- 60 мкА). <:30 В Наработка............. >1000 ч Критерии оценки: разрешающая способность в центре экрана . >1300 линий яркость свечения экрана (при 1 = 60 мкА). >28 кд/м^ Предельные эксплуатационные данные Мии. Макс. Напряжение накала, В......... 5,7 6,9 Напряжение 1-го анода, кВ....... 8 13 Напряжение модулятора, В.......-150 О Напряжение подогревателя относительно катода, В .............-125 О Для трубок 35ЛМ2И, 35ЛМ2Н, 35ЛМ2С, 35ЛМ2Ф 35ПМ2И 35ЛМ2Н 35ЛМ2С 35ЛМ2Ф Цвет свечения экрана Зеленый Желто- Оранже- Желтый зеленый вый Послесвечение экрана Среднее Длитель- Длитель- Длительное ное иое Яркость свечения экрана, кд/м*........ >100 Наработка, ч...... >1000 Критерий оценки: яркость свечения экрана, кд/м* .... >70 >15 >750 >9 >15 >500 >30 >500 Примечай ие. Остальные данные, как с 35ЛМ2В. 40ЛМ2Ц Индикаторная трубка для работы в аппаратуре отображения знаковой и графической информации Фокусировка луча - комбинированная: электростатическая и электромагнитная. Экран - двухцветный: красного и зеленого свечения. Размер рабочей части экрана 240X300 мм Оформление - стеклянное, бесцокольное (РШ28), с боковыми выводами на баллоне Масса 8 кг. МдУсЭА, А, <f III Основные данные при С;н= 6,3 В; (Уа, = 4,5-5 кВ Ширина сфокусированной линии в центре экрана .............. <0,45 мм Яркость свечения экрана: в красном цвете....., . . . , >19 кд/м* в зеленом цвете ......... >150 кд/м* Яркость паразитного свечения...... <2 кд/м* Ток накала............ 0,27-0,55 А Ток спирали ............ -i-175 мкА Ток утечки между катодом и подогревателем . . <100 мкА Напряжение 2-го анода ........ 6-12 к В Напряжение ускоряющего электрода , , , 50-400 В Напряжение модулятора запирающее ...... -80 В |
