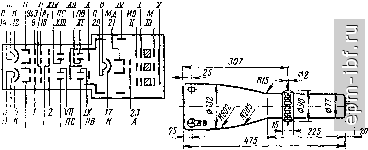

Выводы электродов:

1,2 - подогреватель записывающего прожектора; 3 - катод записывающего прожектора; 4 - модулятор записывающего прожектора; 5, 13 - первый анод записывающего прожектора; 6 - коллектор; 5 - второй анод записывающего прожектора; 9, 10 - катод воспроизводящего прожектора; 11 - мищень; 12 - анод воспроизводящегд прожектора; 14 - фокусирующий электрод; 15 - ускоряющий электрод; /, - сигнальные пластины; /, IV - временные пластины; V - экран.

Основные данные

при и в. зап = 6,3 В; Уэ = 6 кВ; Uyc,. = 1,5 кВ

Ширина линии в центре экрана...... <1 мм

Яркость изображения......... >2 кд/м*

Скорость записи........... 1200 км/с

Время воспроизведения изображения .... 75 с Ток накала прожектора

записывающего.......... 500-700 мА

воспроизводящего......... 800-1100 мА

Напряжение 1-го анода записывающего прожектора .............- 200-350 В

Напряжение фокусирующего электрода .... 700-850 В

Напряжение коллектора........ 3-30 В

Напряжение анода воспроизводящего прожектора .............. 0,5-5 В

Напряжение модулятора записывающего прожектора ............ 60-90 В

Напряжение модулятора записывающего прожектора запирающее ........ -75-;-135 В

Напряжение мищени . ....... 2-10 В

Напряжение стирающих импульсов (амплитуд-

ное значение)........... <:4 В

Чувствительность к отклонению:

сигпальных пластин С ...... 0,7-0,8 мм/В

временных пластин В В„...... 0,4-0,5 мм/В

Наработка ............. >750 ч

Критерии оценки:

яркость изображения.......- >1,5 кд/м*

время воспроизведения изображения . . 55 с

9-45 257

П Мд А, ПС П8 ЗП П Аз tin 3

ч 6 15 Ж Ш

п Мд Аг ПС ns

Фокусировка лучей - электростатическая. Отклонение лучей - электростатическое. Экран - желто-зеленого свечения. Рабочая площадь экрана 60X80 мм. Оформление - стеклянное, бесцокольное, с дополнительными выводами на баллоне (РШ38А). Масса 2,5 кг.

Основные данные

при (/н = 6,3 В; ДОС = 200 В;

(73 = 3 кВ; и^, ,

fK. зап =-3 кВ; =0

Ширина линии:

в осциллографическом режиме .... <1 мм

в режиме воспроизведения ...... <0.7 мм

Яркость изображения........ >80 кд/м^

Напряжение иакала подогревателя записывающего прожектора, В .........5,7 6,9

Напряжение катода записывающего прожектора, кВ .............-1,4 -2

Напряжение модулятора записывающего прожектора, В............-200 -2

Напряжение подогревателя относительно катода записывающего прожектора, В . . . . -100 10 Напряжение ускоряющей сетки, кВ , . , . - 2

Напряжение экрана, кВ........ 6 8

13ЛН8, 13ЛН9

Запоминающие осциллографические двухлучевые трубки для преобразования однократных электрических сигналов в видимое изображение, сохраняемое на экране в течение длительного времени. Трубка рассчитана также на работу в обычном осциллографическом режиме (без запоминания) при запертом воспроизводящем прожекторе.

скорость записи первого и второго записывающих прожекторов:

13ЛН8............. >5 км/с

13ЛН9............ . >1 км/с

Время воспроизведения изображения .... >30 мин

Сохранение записанной информации в выключенном состоянии........ . 7 сут

Ток накала записывающих и воспроизводящих

прожекторов............ 500--700 мА

Напряжение первых анодов записывающих прожекторов . . . ....... 700-1200 В

Напряжение вторых анодов записывающих прожекторов ............. 150-250 В

Напряжение третьего анода....... 80-200 В

Напряжение модулятора рабочее записывающих прожекторов.......... Он-80 В

Напряжение модулятора запирающее записывающих прожекторов ........ -ЗОН-90 В

Напряжение модуляции записывающих прожекторов .............. <50 В

Напряжение модулятора запирающее воспроизводящего прожектора......... -20н-250 В

Напряжение ускоряющих электродов .... 180-220 В

Напря;кение коллектора........ 40-200 В

Напряжение мищени ......... О-30 В

Напряжение ионного отражателя ..... 250 В

Время готовности........... <:5 мин

Чувствительность к отклонению:

сигнальных пластин Cj, . ~. . . . >0,45 мм/В

времен1!ых пластин Bi,...... >0,32 мм/В

Наработка .......... >750 ч

Критерии оценки-

яркость изображения........ >60 кд/м*

напряжение модуляции записывающего прожектора ............ <55 В

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала подогревателей записывающих и воспроизводящего прожекторов, В . . 5,7 6,9

Напряжение катодов записывающих прожекторов, кВ.............-2,7 -3,0

Напряжение первых анодов записывающих прожекторов, В ........... 700 1200

Напряжение вторых анодов записывающих прожекторов, В ........... 700 1200

Напряжение ускоряющих электродов записывающих прожекторов, В....... 180 220

Напряжение анода воспроизводящего прожектора, В............. - 200

Напряжение 3-го анода, В........ 80 200

Напряжение коллектора, В....... 40 200

Напряжение мищени, В ....... . О 30
