блоке. Легко подсчитать, что если электромотор привода вращается со скоростью 1800 об/мин, а магнетрон имеет 10 резонаторов, то скорость изменения частоты составляет 300 цикл./с. Ось настроечного диска имеет магнитную связь с приводом, расположенным вне вакуумированного объема прибора. Такая перестройка называется вращательной (роторной), максимальная скорость изменения частоты с ее использованием - до нескольких тысяч циклов в секунду.

Для передачи возвратно-поступательного перемещения на емкостные или индуктивные коронки обычных магнетронов или на поршни резонаторов КМ и ОКМ используют механизмы с зубчатыми передачами или гидроприводы. При этом для относительно быстрой перестройки требуется большая мощность. Максимальная скорость перестройки не превышает 1-2 пищ./с для зубчатых передач и 50-60 для гидроприводов.

Широко используемый вибрационный механизм перестройки при его применении в КМ показан на рис. 8.16. Такие механизмы обеспечивают скорость перестройки несколько сотен циклов в секунду

Пьезоэлектрический метод перестройки обеспечивает самую высокую скорость, большую долговечность при простоте устройства, малых массе и габаритах, отсутствии сильфонов и движущихся деталей. Пьезоэлектрический датчик, расположенный внутри магнетрона, выполняют в виде двухслойной консоли. Ее верхний и нижний слои при приложении напряжения поляризуются в противоположных направлениях, так что если верхний слой расширяется, то нижний сжимается, в результате чего консоль изгибается. Закрепленная на конце консоли индуктивная коронка (например, в обычном многорезонаторном магнетроне) перемещается, вызывая изменение генерируемой магнетроном частоты.

Магнетроны можно перестраивать и с использованием внешней PC. Такую перестройку применяют в приборах непрерывного генерирования малой и средней мощности. В этом случае, кроме основного с противоположной стороны анодного блока, выполняют дополнительное выводное устройство, к которому подключают короткозамкнутый реактивный шлейф. Его длину можно изменять перемещением короткозамыкающего поршня При этом будет изменяться реактивное сопротивление, вносимое в PC магнетрона, а следовательно, и его частота Этот способ можно приме-




Рис. 8.17. Электрическая схема включения МНН (с заземленным анодом):

/ = эмиттирующий катод; 2 -= уп равляющий электрод; 3 - выход на внешнюю' PC; 4 -анодный блок (встречно-штыревая ЗС); 5-холодный катод; 6 - магнитная система

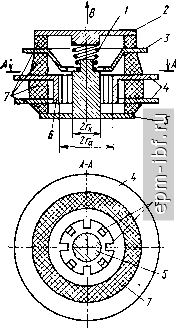

Рис, 8.18. Конструктивная схема МНН:

/ я эмиттирующий катод; 2 -и анальный вывод; 3 - управляющий электрод: 4 - кольца, образующие основание ЗС; 5 -холодный катод и второй накальный вывод; 6 - штыри 30; 7- кольцевые керамические элементы корпуса

нить для быстрой перестройки частоты генерации, если использовать соответствующий механизм для быстрого изменения длины реактивного шлейфа. В частности, возможна электрическая перестройка длины шлейфа при включейии в него электрически управляемых фазовращателей - ферритовых или на p-i-n-диодах.

3. Магнетроны, настраиваемые напряжением (МНН). Наличие у обычных магнетронов ЭСЧ показывает, что в них принципиально возможна перестройка частоты путем изменения напряжения на аноде. Магнетронные PC имеют Q = 100 -ь 200, поэтому максимальная относительная перестройка частоты при изменении не превышает 0,1-0,3 %. Кроме того, малые значения 7? д приводят к резкому изменению 1 и Р при изменении Es. Чтобы получить большие изменения частоты генерации, необходимо значительно уменьшить нагруженную добротность PC магнетрона и, кроме того, ограничить анодный ток, чтобы стабилизировать генерируемую мощность.

Эти требования выполнены в МНН, называемых также митронами. В них в качестве анодного блока




используют встречно-штыревую ЗС, замкнутую в кольцо Эта широкополосная ЗС помещается во внешний низкодобротный резонатор, с которым имеет сильную связь. Нагруженная добротность внешней PC не превышает нескольких единиц. Для ограничения анодного тока эмиттирующий электроны катод вынесен из пространства взаимодействия, которое образовано в МНН встречно-штыревой ЗС и холодным ( ложным ) катодом, размещаемым в центре ЗС. К холодному катоду относительно заземленной ЗС прикладывают напряжение - Еа- Изменение этого напряжения слабо влияет на анодный ток и генерируемую мощность, но сильно изменяет частоту генерации. Анодный ток и мощность в основном определяются режимом эмит-тирующего катода и регулируются напряжением на управляющем электроде, вынесенном из пространства взаимодействия

На рис. 8.17 приведена электрическая схема включения МНН, конструктивная схема которого показана на рис. 8.18. Кольца 4, образующие основание ЗС, являются СВЧ-выводами прибора и соединяются с внешней низкодобротной PC, в качестве которой используют короткозам-кнутые отрезки П-образных или прямоугольных волноводов, тороидальные и радиальные PC. Варианты соединения МНН С различными внешними PC даны на рис. 8.19. В схеме (рис. 8.19, б) используют две PC, выполненные из отрезков Широкополосного П-образного волновода, замкнутых на одном конце и нагруженных на другом на МНН, представляющий собой эквивалентную емкость С„, и на неоднородность, образованную устройством связи с эквивалентной емкостью Сев- Длины этих PC /j и 4 меньше А,в/4. Линия связи при соответствующем подборе ее длины - в обеспечивает широкополосную перестройку генератора. При ис-

Рис. Й.19. варианты включения МНН в низкодобротную внешнюю PC:

а - тороидальную илн радиальную (/, 2, 3 - выводы накала, управляющего электрода и холодного катода соответственно, 4 - внешняя PC); б - из двух короткозамкнутых отрезков П-волновода н участка связи. в - образованную емкостью МНН и короткозамкнутый отрезком волновода (/-ступенчатый трансформатор сопротивлений)
