Следует заметить, что суммарная мощность взаимодействия в двухчастотном режиме всегда меньше, чем в одно-частотном, из-за ухудшения качества группировки электронного потока полем суммарной волны. Это связано с тем, что электроны могут одновременно ускоряться полем одного сигнала и тормозиться полем другого. При двухчастотном режиме работы в ЛБВО при уменьшении отношения (Oa/coj наблюдается эффект подавления одного сигнала другим, и падают мощности комбинационных частот. На рис. 9.23, г представлена зависимость Р^ч/Ръ-а от обеспечивающая равенство выходных мощностей Р^ыул. ~ = Рвых2- Преимущественное усиление одного из сигналов по сравнению с другим имеет место при определенных соотношениях между их частотами, коэффициентами усиления и крутизнами мощностных характеристик при одночастот-ном режиме.

Многочастотный режим ЛБВО изучен мало.

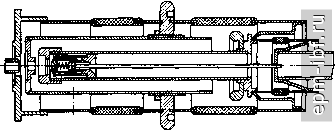

Рис. 9.24. Конструкция электронной пушки мощной ЛБВО

ЛОВО работают в диапазоне частот от 0,5 до 790 ГГц. В основном на практике их используют в качестве маломощных задающих генераторов, перестраиваемых напряжением в широком диапазоне частот.

Выходная мощность ЛОВО в дециметровом диапазоне KWIH - несколько ватт, в сантиметровом - доли ватт, ft миллиметровом - единицы милливатт. К. п. д. не пре-йышает нескольких процентов.

ЛОВО обеспечивают широкий диапазон электронной ЯЧ>естройки (в дециметровом и сантиметровом диапазонах

ax min = 2, В миллиметровом -/max/Zmln = 1,2 1,6).

В генераторной ЛОВО при широком диапазоне пе-тройки получают невысокую стабильность генерируемой частоты. Дифференциальная крутизна частотной

характеристики составляет 2,5-10,5 Мгц/В. Типичное значение температурного коэффициента частоты равно rh 0,001 %/град. Крутизна ухода частоты по накалу составляет 5-10 Мгц/В; по первому аноду 0,5-1,5 Мгц/В. Перепад выходной мощности при перестройке 5-10 дБ. Характеристики ЛОВО были рассмотрены ранее и представлены на рис. 9.18, а, б и 9.19.

Рис. 9.25. Конструкция коллектора мощной ЛБВО

Если говорить об особенностях конструкций приборов бегущей Волны О-типа, то следует в первую очередь остановиться на ЛБВО большой мощности. Основными конструктивными узлами этих приборов являются электронная пушка, замедляющая система и коллектор. Примеры конструктивного решения этих узлов для мощной ЛБВО сантиметрового диапазона волн представлены на рис. 9.24- 9.26.

Рис. 9.26. Конструкция ЗС типа клеверный лист

Отметим, что конструктивные решения ЭП и К ЛБВО мало отличаются от таковых для пролетных клистронов. ЗС ЛБВО типа клеверный лист , изображенная на рис. 9.26, представляет собой цепочку связанных электромагнитным полем (через щели) и электронным потоком резонаторов. Она позволяет получать на выходе мощности

большие, чем при использовании ЗС спирального типа. ЛБВО с ЗС типа клеверный лист приближаются по выходной мощности к пролетным клистронам. В мощных ЛБВО используются также ЗС типа модифицированная спираль или кольцо-стержень (рис. 9.27). Этот тип ЗС имеет недостаток - малое значение коэффициента усиления ЛБВО, приходящееся на единицу длины ЗС. Как это уже отмечалось ранее, у ЛБВО в ЗС помещают поглотители. У мощных ЛБВО это следует делать через 15-30 дБ усиления. ЗС можно разорвать и в этом месте подключить внешние нагрузки. Такие нагрузки хорошо развязывают выход от входа и от них легко отводить теплоту.

В последнее время ЛБВО начинают изготовлять методом печатных схем. Они представляют значительный интерес с точки зрения построения АФАР. ЗС таких ЛБВО-ЭТО или ДВОЙ- Р - 9-27. Конструкция ЗС , типа модифицированная спи-

ные логарифмические спирали раль или кольцо-стержень (иф/с~0,02), или ЗС типа гребенка , нанесенные методами

печатных схем на диэлектрические подложки. Все элементы таких ЛБВО, кроме катода и его держателя, изготовляют методами печатных схем.

В плоских спиральных ЗС электронный поток создается цилиндрическим катодом, а в качестве ускоряющего электрода используют цилиндрические сетки. Коллектор располагают по периферии ЗС.

В ЗС типа гребенка электронный поток формируется специальными электродами ЭП и фокусируется на длине взаимодействия с помощью бариевых магнитов.

Печатные ЛБВО позволяют получать непрерывные уровни мощности в дециметровом диапазоне волн - 100- 500 Вт, в сантиметровом - 25-30 Вт, импульсные соответственно - 10 кВт и 1 кВт. Полоса рабочих частот таких ЛБВО составляет около 20-30 %; к. п. д. 20-30 %, коэффициент усиления в режиме насыщения около 10 дБ.

В заключение следует отметить, что ЛОВО могут работать и без поглотителя, располагаемого у коллектора. В этом случае ЗС у коллектора замкнута накоротко и обеспечивает полное отражение. В выходном фидере размещают отражающий элемент (диафрагму). ЛОВО без поглотителя
