ным к. п. д. (или с максимальной мощностью) требуют применения ЭВМ.

Данные, характеризующие выходные мощности и к. п. д., получаемые в TRAPATT-режиме, приведены на рис. 10.22.

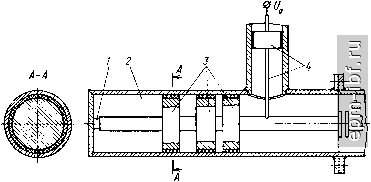

Конструкция коаксиального ЛПД TRAPATT-renepa-тора схематично показана на рис. 10.33. ФНЧ 3 обеспечивает в плоскости А-А режим короткого замыкания для /тИЯЛТТ-колебаний, которые возбуждаются в коаксиальном резонаторе 2 при подаче напряжения питания на диод /.


Рис. 10.33. Конструкция ЛПД-генератора, работающего п TRA-

ЯЛТТ-режиме

Так как этот резонатор на частоте [/м слабо связан с нагрузкой, нагруженная добротность его велика и амтитуда напряжения на диоде достигает значения, необходимого для возбуждения TRAPATT-режииа. Напряжение пмтания подают на диод через фильтр нижних частот 4, выходная мощность передается в нагрузку через разделите.1ьную емкость Ср.

§ 10.4. УМНОЖИТЕЛИ ЧАСТОТЫ

Полупроводниковые умножители частоты по принципу работы можно разделить на две группы. К первой группе относятся устройства, действие которых основано на синхронизации автогенератора с частотой п1\ опорным сигналом с частотой m/i {п, т - целые числа, причем т < п)\ ко второй группе относятся умножители, содержащие нелинейный элемент, на вход которого подают сигнал с частотой fi- На выходе такого устройства в отличие от входа сигнал




несинусоидален. С помощью соответствующих фильтров из его спектра выделяют гармонику требуемой частоты В передающих устройствах в основном применяют умножи тели частоты второй группы. Рассмотрим их подробнее Нелинейные элементы, используемые в умножителях час тоты, могут быть либо четырехполюсниками (рис. 10.34, а) либо двухполюсниками (рис. 10.34, б, в). Фильтр настроенный на частоту входного сигнала f, препят ствует попаданию высших гармоник в источник возбуж дения; фильтр Ф„ обеспечивает прохождение в нагруз

ку только нужной, -Й гармоники входной час тоты. Кроме того, в об щем случае обе цепи осу ществляют согласование нелинейного элемента с источником возбуждения и с нагрузкой. Роль нелинейного четырехполюсника играет транзистор, нелинейных двухполюсников - полупроводниковые диоды.

Основными параметрами любого умножителя частоты являются: коэффициент умножения п; входная мощность Р^ на частоте f, выходная мощность Я„ на частоте nf; уровень подавления побочных составляющих в спектре выходного сигнала k - = 101g(P /Pft), где Я/, -выходная мощность на частоте /j; полоса рабочих частот А/ = /в -/ *>. Кроме того, для транзисторных умножителей важны такие энергетические параметры, как коэффициент усиления по мощности Кр = Рп/Ркх и к. п. д. Г) = Рп/Ро, W Яо -мощность, потребляемая от источника постоянного тока; а для диодных умножителей - коэффициент преобразования rjnp = Так как может достигать до 60-70 %, в мощных каскадах передатчиков используют преимущественно диодные умножители.

Принципиально умножение частоты можно осуществить, используя любой ие.иис'йный двухполюсник, в том числе

* Очевидно, должны быть выполнены соотношения Д > /ц; л/, <

</в.

Ц

Рис. 10.34. Схемы умножителей час тоты



и резистор. Однако коэффициент преобразования умножителя на нелинейном резисторе не может быть больше в то время как использование нелинейных реактивных элементов дает возможность получить коэффициент преобразования, близкий к единице. Такой нелинейной реактивностью в диодных умножителях частоты МО- / 1 жет служить нелинейная емкость р- -перехода. Зависимости ее и заряда (?, накапливаемого Б этой емкости, от напряжения и на переходе показаны на рис. 10.35. Здесь и далее принято, что при а 5г О диод закрыт.

Емкость запертого перехода - барьерная, она зависит от напряжения и:

С = С.,/(1 + а/ф„)\

(10.28)

где С„-емкость при и- = 0; Ф. = 0,2 0,7 В-контактная разность потенциалов перехода; у- показатель степени, зависящий от распределения примесей в переходе (для разных типов умножительных диодов 7 = 72 /ь)-При отпирании перехода (а < 0) к барьерной емкости добавляется диффузионная Сдф, которая обычно превышает первую на несколько порядков.

Заряд, накапливаемой емкостью С,


Рис. 10.35. Зависимости емкости {а} перехода и заряда (б), накопленного в переходе, от напряжения

(10.29)

Свойства варакторов-диодов, используемых для умножения частоты, описываются эквивалентной схемой (рис. 10.36, а), где С (и)-емкость перехода в закрытом состоянии; Rs - эквивалентное сопротивление потерь
