состоящая 113 резисторов R33, R36 и конденсатора С35, служит в качестве фильтра для промежуточной частоты 10,7 МГц. Корректирующая цепочка R40C39 обеспечивает необходимую коррекцию частотной характеристики (подъем) в области надтональных частот (до 46 кГц).

Каскад на транзисторе VT7 является апериодическим усилителем с глубокой отрицательной обратной связью, необходимой для обеспечения постоянного входного сопротивления каскада. С вывода 8 платы УПЧ-ЧМ сигнал поступает на вход стереодекодера (рис. 5.16, вывод /).

Блок стереодекодера (Уб) работает по принципу временного разделения каналов (рис. 5.16). Он выполнен на транзисторах VT1-VT15 и двух интегральных микросхемах D1, D2 и состоит нз следующих функциональных частей: каскада восстановления поднесущей частоты (на транзисторах VT1 и VT2), согласующего каскада (на транзисторе VT3), управляемого аттенюатора выходного напряжения (на транзисторе VT4), коммутатора стереофонических каналов (на транзисторах VT5 и VT6), формирователя коммутирующих импульсов (иа микросхеме D2 и транзисторах VT14, VT15), фильтров подавления надтональных частот (L2C7C9 си, L3C8C10C12); выходных каскадов с цепями предыскажений и компенсации переходных помех (на транзисторах V7 7- VT9), устройств автоматической стереоиндикации (на микросхеме D1 и транзисторах VT10-VT13).

Комплектный стереофонический сигнал поступает с тракта УПЧ через конденсатор С2 на базу транзистора VT1 - на вход каскада восстановления поднесущей частоты. Восстановление поднесущей частоты осуществляется за счет включения в коллекторной цепи транзистора VTl контура L1C3 (контур настроен на поднесущую частоту 31,25 кГц н имеет высокую добротность). На транзисторе VT2 выполнен умножитель добротности этого контура. Степень регенерации умножителя зависит от величины положительной обратной связи, обусловленной сопротивлением цепочки R7, R8, R9. Требуемая добротность контура устанавливается подстроечным резистором R9.

Необходимый уровень восстановления поднесущей (14 дБ) устанавливается подстроечным резистором R3 в коллекторной цепи транзистора VT1.

Комплексный стереофонический сигнал с восстановленной поднесущей (т. е. полярно-модулированный сигнал) снимается с коллектора транзистора VT1 и через согласующий каскад на транзисторе VT3 подается на коммутатор стереофонических каналов (VT5 и VT6).

С эмиттера транзистора VT2 полярно-модулированные колебания через конденсатор С18 и резистор R43 поступают на вход интегральной микросхемы D2, которая выполняет функцию усилителя-ограничителя сигнала и совместно с транзисторами

УТИ, VTI5 - формирователя коммутирующих импульсов.

Звуковые сигналы через фильтры надтональных частот L2C7C9C11 и L3C8C10C12 поступают на выходные каскады схемы декодирования на транзисторах VT7-VT9, обеспечивающие усиление этих сигналов до 250 мВ и компенсацию переходных помех

Схема автоматического переключения режима работы стереодекодера Моно-Стерео и стереоиндикации выполнена на микросхеме D1 и транзисторах VTIO-VT13. Сигнал на схему стереоавтоматики и стереоиндикации подается с эмиттера транзистора VT2 через резистор R40 и конденсатор С16. При появлении сигнала поднесущей срабатывает схема автоматического переключения Моно - Стерео . При этом каскад на транзисторе VT10 запирает транзистор УТ13. Поднесущая беспрепятственно проходит на вход микросхемы D2 и управляет ключами, осуществляя разделение каналов А и В.

При отсутствии в сигнале на входе стереодекодера напряжения поднесущей нли малого его уровня транзистор VT13 открыт н шунтирует вход микросхемы, не пропуская сигнал управления на ключи. В результате чего на вход стереодекодера проходит только суммарный сигнал А + В, соответствующий режиму монофонического приема.

При автоматическом включении режима стереопередачи срабатывает н схема стереоиндикации, выполненная на транзисторах VT11 и VT12. При закрытом транзисторе 17 через транзистор VT12 протекает такой ток, что лампочка, включенная в коллекторную цепь транзистора VT12 (вывод 6 блока СД), начинает светиться и освещать табло Стерео , расположенное на передней панели музцентра.

Тракт AM (У1, УЗ) (рис. 5,17) обеспечивает прием и усиление сигналов радиостанций в диапазонах ДВ, СВ, KB; преобразование этих сигналов в промежуточную частоту 465 кГц, детектирование сигнала ПЧ и выделение сигнала звуковых частот.

Усилитель радиочастоты, смеситель, гетеродин, УПЧ, усилитель сигналов АРУ и индикации выполнены на микросхеме D1. Структурная схема микросхемы приведена в приложении 1. Принимаемый сигнал поступает на входные цепи через конденсатор С1. В диапазонах ДВ и СВ прием может осуществляться на магнитную антенну, катушкн которой одновременно являются входными цепями.

С катушкн связи входного контура L1 или с катушек связи магнитной антенны L1.1, L3.1 сигнал поступает на симметричный вход микросхемы D1 (выводы /, 2) - на базы транзисторов VT3 и VT5, образующие дифференциальный каскад УРЧ. Далее усиленный радиочастотный сигнал подается на вход балансного смесителя, выполненного на транзисторах VT7-VT12 микросхемы.

Транзисторы VT13 и VT14 и микросхемы выполняют функцию гетеродина. Сигнал с контура гетеродина L2C13C12C39 (в диапа- 305

10 16

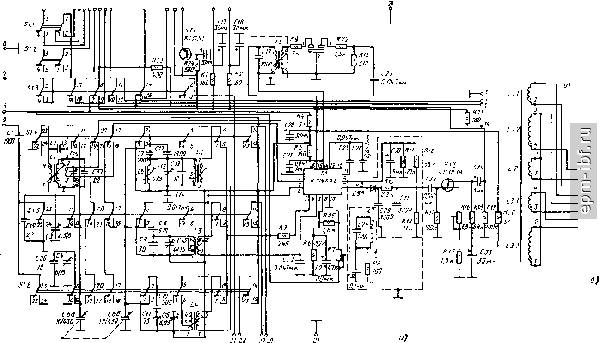

Рис. 5.17. Принципиальная электрическая схема магнитной антенны (а) У1 и тракта AM (б) музыкального центра Такт-001-стерео

Магнигпнйй антенна

зоне KB), с контура L3C15C8C9 (в диапазоне СВ) и с контура L4C16C11C10 (в диапазоне ДВ) подается на вывод 6 микросхемы (коллектор транзистора VT13), а с катушки связи этих контуров - иа выводы 4 и 5 микросхемы (на базы транзисторов VT13 и VT14). Через эти же выводы микросхемы сигнал подается на балансный смеситель (на базы транзисторов VT8 и VT12). Нагрузкой смесителя является контур L5C19, подключенный к выводам 14 и 15 микросхемы и индуктивно связанный с пьезоэлектрическим фильтром, который определяет избирательные свойства тракта AM по соседнему каналу.

Сигнал промежуточной частоты с выхода пьезоэлектрического фильтра поступает иа вход усилителя ПЧ (вывод 12 микросхемы). Второй вход УПЧ (вывод микро-

схемы) заземлен по переменному току. Нагрузкой УПЧ является широкополосный резонансный контур L7C24, подключенный к выводу 7 микросхемы, с которого сигнал подается на диод Д9В, выполняющий функцию детектора.

Далее сигнал 34 фильтруется фильтром R10C29C31 и через конденсатор С32 поступает на вход усилительного каскада на транзисторе VT2, а с него -через конденсатор С34 - иа выход платы тракта AM (через переключатель S1.3 на выводы 21 и 22 платы).

Постоянная составляющая сигнала 34, выделяемая фильтром R12R11C30, поступает иа вывод 9 микросхемы, усиливается и используется для подключения индикации и АРУ.

Блок сенсорных переключателей (У5)

omiHK

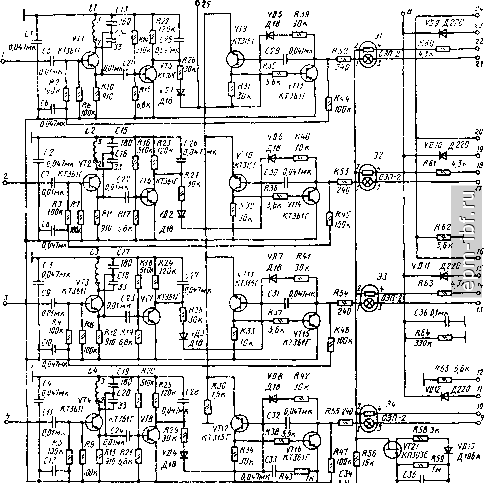

Рис. 5.18. Принципиальная электрическая схема блока сенсорных переключателей (У5) музыкального центра Такт-001-стерео
