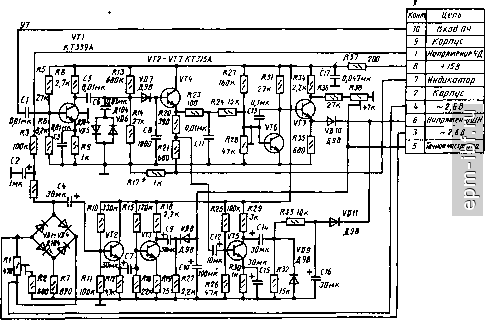

Главная Радиоприемная бытовая аппаратура 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 [ 102 ] 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 (рис, 5.18) предиазиачеи для включения поочередно либо фиксированных настроек, либо плавной настройки музыкального центра в диапазоне УКВ. Блок содержит также схему АПЧ в диапазоне УКВ. В состав блока входят четыре аналогичных переключающих устройства. Для упрощения рассматривается построение и принцип работы одного из них. Переключающее устройство состоит нз управляющего элемента (на транзисторах VT], VT5) и переключающего элемента (на транзисторах VT9, VT13 и оптроне Э1). При касании пальцем сенсорной площадки (выход блока /) к базовой цепи транзистора VT1 подключается полное сопротивление оператора. Потенциал базовой цепи по высокой частоте становится близким к потенциалу корпуса. Генератор, выполненный на транзисторе VT1, начинает генерировать колебания. Триодный детектор VT5 открывается, а на коллекторе транзистора развивается практически полное напряжение источника питания. Это напряжение открывает транзистор VT9, а напряжение, появляющееся на реэисторе R31, вызывает прохождение тока через резистор R35, достаточного для насыщения транзистора VT13. Через открытый транзистор VTJ3, лампу оптрона Э1 и лампу индикации включения данного режима работы потечет ток. Сопротивление фоторезистора оптрона уменьшится, и управляющее напряжение через резистор R60 будет подано на потенциометр настройки на принимаемые станции R3 (см. рис. 5.13). Лампа Л7, индицирую- щая работу в данном режиме, будет светиться. Поскольку обратное напряжение, подводимое к базе транзистора VT9 через резистор R39 и днод VD5, совпадает по фазе с напряжением входного импульса, то схема войдет в режим самоблокировки, который сохранится после удаления пальца оператора с сенсорной площадки. При работе одного сенсорного переключателя все остальные отключены. Усилитель сигнала АПЧ выполнен на полевом транзисторе VT21. Сигнал АПЧ с вывода 7 тракта УПЧ-ЧМ (рис. 5.15) через переключатель S1.2 в блоке тракта AM (рис. 5.17) подается на вывод 18 блока У5, усиливается каскадом на транзисторе УТЗ и используется в качестве напряжения подстройки варикапов в блоке УКВ, поступая на потенциометр настройки через оптрон включенной ячейки сенсора в блоке У5. Блок индикации (У7) (рис. 5.19) выполняет функцию управления стрелочным индикатором и содержит также схему шумопонижения. Устройство управления стрелочным индикатором состоит из двух частей: грубой настройки, выполненной на транзисторах УТ1 и УТ4, и точной настройки (по нулю S-кривой), выполненной на транзисторах УТ2, УТЗ и диодах У01-У04, У08. При грубой настройке сигнал промежуточной частоты снимается с тракта УПЧ-ЧМ и подается на базу транзистора УТ1 блока индикации. Усиленный сигнал с коллектора УТ1 подается на детектор, вы- ![]() Рис. 5.19. Принципиальная электрическая схема платы индикации (У7) музыкального 308 центра Такт-001-стерео полненный на диоде VD7. Продетектированный сигнал снимается с резистора R17 и подается на индикатор настройки. Точная настройка на принимаемую станцию осуществляется с помощью балансного моста, выполненного на диодах VD1-VD4. При точной настройке на принимаемую станцию мост сбалансирован с помощью подстроечного резистора RI - напряжение с частотой 50 Гц не проходит на базу транзистора VT2. К стрелочному индикатору приложено постоянное положительное напряжение с подстроечного резистора R38, которое отклоняет стрелку индикатора в крайнее правое положение. По мере отстройки тюнера от станции (отклонения сигнала ПЧ от номинального значения) происходит разбаланс моста за счет напряжения, снимаемого с частотного детектора, и напряжение с частотой 50 Гц поступает на вход усилителя (на базу транзистора VT2). Это напряжение после усиления каскадами на транзисторах VT2 и VT3 выпрямляется диодом VD8 и подается на стрелочный индикатор. Так как это напряжение отрицательной полярности, то оно компенсирует напряжение положительной полярности, снимаемое с резистора R38. Стрелка прибора отклоняется влево. Суммарное действие обоих напряжений приводит к тому, что максимум показаний индикатора будет соответствовать нулю S-кривой. Схема шумоподавления выполнена на транзисторах VT4-VT7. Сигнал с коллектора транзистора VTI после выпрямления диодом VD7 поступает на эмиттерный повторитель (на транзисторе VT4). С эмиттера этого транзистора постоянное напряжение через У?С-фильтр подается на базу транзистора VT6. Если сигнал на входе приемника мал (менее 10-20 мкВ), то на базе поступает напряжение малого значения и транзистор VT6 запирается. С коллектора транзистора VTG сигнал поступает на вход каскада на транзисторе VT7. При большом напряжении на коллекторе транзистора VT4 реле VD10 открывается и вход УПЧ на транзисторе VT5 блока У4 шунтируется малым сопротивле- С1 ЗОмк О Рис. 5.20. Принципиальная электрическая схема платы стабилизатора напряжения -Ь45 В (У8) музыкального центра Такт-001-стерео нием R35 при нажатии кнопки БШН . При этом одновременно осуществляется подавление боковых настроек. Плата стабилизатора напряжения 45 В (У8, рис. 5.20) содержит стабилизатор, выполненный на транзисторах VT1, VT2 и стабилитрон VDI. Магнитофонная панель содержит следующие узлы и блоки: ЛПМ, блок управления ЛПМ (У/), две платы ограничителя шума (УЗ, У4), плату автостопа (У2), усилитель записи воспроизведения (У5), плату генератора стирания и подмагничивания (Уб), панель с индикаторами и регуляторами уровня записи, смонтированные на шасси. Электрическая схема соединений блоков и печатных плат магнитофонной панели приведена на рис. 5.21. Блок управления ЛПМ (У/) обеспечивает все предусмотренные режимы работы магнитофонной панели. Принципиальная электрическая схема блоков управления (У/) и автостопа (У2) приведена на рис. 5.22. В режиме Стоп все основные цепи магнитофонной панели, кроме ведущего двигателя, который подключен непосредственно к силовому трансформатору, обесточены. Напряжение питания от блока питания поступает на управляемый стабилизатор, собранный на транзисторе VT1, подключенный к выводам 7-9 блока У2, и на транзисторы VT8 и VT9 этого блока. При нажатой кнопке Останов происходит заряд конденсаторов С4-С7 блока У/. В случае, когда эта кнопка нажимается после любого другого режима, то на короткое время включается режим выбора петли. В этом режиме двигатели подкассетных узлов Ml н М2 получают напряжения 0,7 В - правый двигатель через резистор R21, а левый через резистор R19 блока У1 и открытый ключ выбора петли на транзисторах VTIO-VT12 блока У/. Транзисторы VT11, VT12 открыты, так как транзистор VT10 закрыт - на базе его через резистор R16 смещение не подано. Режим выбора петли будет длиться до тех пор, пока устройство автостопа отключит управляемый стабилизатор и двигатели не будут получать питание. Отключение автостопа происходит потому, что резнстор-датчик R2 блока У2 замыкается контактами -12 переключателя S1.4, а для ускорения отключения контактом 5-б переключателя S1.4 подключаются резисторы R20, R21 блока У1, что ускоряет разряд накопительного конденсатора С5 блока У2. Режим Воспроизведение включается нажатием кнопки переключателя S1.2. При этом кнопка V возвращается в первоначальное положеняе и контакты 7-8 переключателя S1.4 подключают к выходу управляемого стабилизатора (контакт 7 разъема Х2 блока У2) удерживающую обмотку V электромагнита ЭМ1. Контакты 8-9 переключателей S1.2 к выходу управляющего стабилизатора подключают через резистор R6 базу транзистора VT4 блока У1, рабо- SI Вкл. - >-
![]() Х5 ->

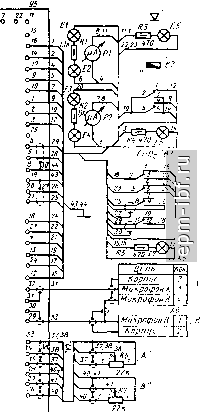

Рис. 5.21. Электрическая схема соедниеиий плат и блоков магнитофонной 310 центра Такт-001-стерео |
