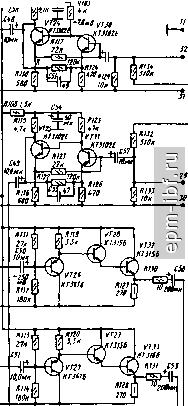

Рас. 5.24. Принципиальная электрическая схема усилителя записи - воспроизведения (У5) музыкального центра Такт-001-стерео

основную и вспомогательную. Основная Вспомогательная цепь служит для формн-

цепь состоит из сумматора и инвертора, с ровання зависящего от частоты и уровня

выхода которого снимается выходной сиг- компенсирования сигнала. Эта цепь охваче-

нал. на глубокой отрицательной обратной свя- 317

зью, которая осуществляет автоматическую регулировку усиления вспомогательного сигнала, поступающего иа сумматор, а также изменяет частоту среза управляемого фильтра верхних частот. Вспомогательный сигнал, поступающий на сумматор, называется сигналом щума. Цепь сигналов понижения щума, состоящая нз управляемого фильтра верхних частот и усилителя, не переворачивает фазы входного сигнала, н поэтому на сумматоре основной сигнал и сигнал понижения щума оказываются синфазными. В результате основной сигнал увеличивается. Управляемый фильтр верхних частот практически не пропускает частоты ниже 40 Гц независимо от уровня, сигнал понижения щума не вырабатывается, и основной сигнал обработке не подвергается. Прн подаче на вход сигнала высокой частоты номинального уровня сигнал понижения щума вырабатывается, однако он примерно на 10 дБ ниже основного сигнала и поэтому не оказывает на него действия. Прн уменьщенин высокочастотного сигнала иа 30 дБ сигнал понижения щума уменьщается только на 10 дБ и оказывается на 10 дБ выще уровня основного сигнала, в результате чего основной сигнал увеличивается примерно на 10 дБ.

Цепь обратной связи, которая осуществляет автоматическую регулировку усиления сигнала понижения щума, состоит из дополнительного усилителя, выпрямителя и интегратора. Выпрямленное и сглаженное напряжение управляет работой фильтра верхних частот. Максимальная степень обработки происходит на уровне 40 дБ, так как прн этом исчерпывается диапазон регулировки управляемого фильтра.

В режиме воспроизведения элементы схемы остаются теми же, только меняется последовательность их взаимодействия. Фаза сигнала, поступающего на вспомогательную цепь, инвертором изменяется на 180°. Вспомогательная цепь остается без изменений.

< -1

мый-РВЧ

ВихоЗ

Рис. 5.25. Структурная схема системы ограничения щумов музыкального центра Такт-001-стерео : а - режим записи; б - режим воспроизведения

что обеспечивает должную согласованность характеристик компрессора и экспандера. Сигнал понижения щума поступает на сумматор протнвофазно с основным си1 налом, в результате чего происходит уменьщение основного сигнала в соответствии с его увеличением в режиме записи.

Для отключения режима шумопонижения служит переключатель, который замыкает сигнал понижения щума. Схема ограничителя щума при этом работает как обычный усилитель. Предварительный усилитель блока ограничителя щума выполнен на транзисторах VT1-VT4. В составе его также имеется активный фильтр низких частот (на транзисторе VT2), служащий для ослабления в режиме записи сигнала подмагничивания, попадающего на вход устройства. Наличие сигнала подмагничивания может нарушить работу схемы ограничителя шума.

Сигнал после предварительного усиления с коллектора транзистора VT4 через конденсатор С8 поступает на резистор R19 (смеситель) и далее через конденсатор С9 на инвертор, выполненный иа транзисторе VT6, VT7. Коэффициент передачи этого каскада выбран так, что уровень сигнала, поступающего на резистор R19, равен по уровню сигналу на выходе инвертора (на эмиттере транзистора VT7).

На вход управляемого фильтра, собранного на конденсаторах (С11-С15), резисторах (R28, R29) и транзисторе VT9, сигнал поступает либо через транзистор VT5 (ключ, который открыт в режиме записи и закрыт в режиме воспроизведения; напряжение 12 В через диод VD1 поступает на затвор), либо через транзистор VT8 (ключ, который открыт в режиме воспроизведения и закрыт в режиме записи). Транзистор VT9 используется в качестве регулируемого сопротивления. Начальное смещение на исток подается со стабилизатора VD4 через делитель, выполненный иа резисторах R31-R33 и диод VD3 температурной стабилизации.

Через конденсатор С17 сигнал поступает на вход усилителя сигнала понижения шума на транзисторах VTIO, VTU. Отличительная особенность усилителя - большое входное сопротивление для уменьшения шунтирования полевого транзистора VT9. Диоды VD5, VD6 выполняют роль симметричного ограничителя, который необходим для предотвращения искажений при перегрузке ограничителя шума.

Сигнал понижения шума через резистор R40 и конденсатор С19 поступает на резистор R18 - смеситель, где происходит его суммирование с основным сигналом.

На вспомогательную ветвь схемы (цепь обратной связи) сигнала через конденсатор С20, резистор R42 поступает с выхода усилителя сигнал понижения шума. Каскад на транзисторе VT12 используется для дополнительного усиления. С выходного каскада усилителя сигнал попадает на детектор, выполненный на диодах VD7, VD8, и интегрирующие цепн, собранные на резисторах

VII7A96 1

Рис. 5.26. Принципиальная электрическая схема ограничителя шума {УЗ, У4) музыкального центра Такт-001-стерео
