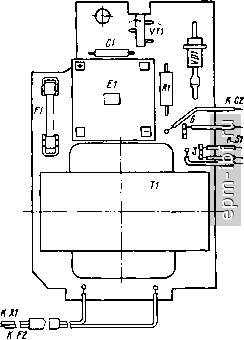

Рис, 1.19. Расположение деталей иа печатной плате блока питания радиоприемника Альпинист-320

движка держателя предохранителя до упора вниз.

Антенный узел состоит из двух антенно-дежателей, ферритового стержня диаметром 10 и длиной 200 мм, двух контурных

Рис. 1.20. Кинематическая схема ВШУ радиоприемника Альпинист-320 :

/ - плата; 2 -стрелка; 3 - ролик; 4 - подшкаль-иик; 5 - кронштейн; 6 -шнур; 7 - ось; 8 - шкив; 9 - крепежные винты; /О - пружина

катушек диапазонов ДВ и СВ и двух под-строечных конденсаторов. Узел крепится на плате радиоприемника с помощью двух винтов М4. Прн завинчивании крепежных винтов ферритовый стержень зажимается между двумя антеннодержателями, что предохраняет его от смещения в продольном направлении.

Шкально-верньерное устройство (рис. 1.20) состоит из блока КПЕ. Ось верньера вращается в специальной стальной втулке, которая крепится иа кронштейне развальцовкой. Блок КПЕ также крепится к кронштейну тремя винтами МЗ. Собранный кронштейн ставится на печатную пла-

Таблица 1.17. Моточные данные катушек индуктивности и силового трансформатора радиоприемника Альпинист-320

Примечание. Обмотки контурных катушек L6.2, LI, L3.1 наматываются проводом из четырех свитых проводов ПЭВ-2 0,063.

ту приемника и закрепляется разворотом специальных усиков.

Моточные данные катушек индуктивности и силового трансформатора приведены в табл. 1.17.

Порядок разборки и сборки радиприем-ника. Для разборки приемника необходи-

мо: отвернуть два винта, крепящих крышку к корпусу приемника; снять крышку и планку с гнездами внешних подключений; отвернуть четыре винта, которыми плата прикреплена к корпусу приемника. Собирают приемник в обратном порядке.

НЕЙВА-303

Нейва-303 - переносный радиоприемник третьей группы сложности, предназначен для приема передач РВ станций в диапазонах ДВ и СВ. В приемнике имеются гнезда для подключения головного телефона типа ТМ-4 и внешней антенны.

В качестве встроенного источника питания используется батарея Крона ВЦ или Корунд .

Технические характеристики:

Диапазон принимаемых частот (волн)., кГц (м):

ДВ....... 150...405

(2000...740,7)

СВ....... 525... 1605

(571,4...186,9)

Реальная чувствительность, мВ/м, не хуже:

ДВ.......2,8

СВ.......1,6

Максимальная чувствительность, мВ/м, не хуже:

ДВ.......1,2

СВ.......0,8

Селективность по соседнему каналу (при расстройке иа ±9 кГц) в диапазонах ДВ и СВ, дБ, не менее .... 20 Номинальный диапазон воспроизводимых

частот, Гц..... 450...3150

Коэффициент гармоник всего тракта усиления по электрическому напряжению (при частоте модуляции 1000 Гц и глубине модуляции 0,8) в диапазонах ДВ и СВ, /о, це более . . 8 Номинальная выходная мощность, Вт . . . ,0,1 Выходная мощность, характеризующая устойчивость к микрофонному эффекту в диапазоне СВ, на частоте 1400 кГц, Вт, не

менее.......0,15

Продолжительность работы от одной батареи Крона ВЦ при работе не более 4 ч в сутки при средней gg громкости, ч, НС мсисе 40

Габаритные размеры,

мм........ 145X80X38

Масса (без источника

питания), кг, не более 0,37

Принципиальная схема. Радиоприемник Нейва-303 собран на 11 транзисторах и полупроводниковом диоде (рис, 1.21).

Входные цепи выполнены на ферритовом стержне встроенной магнитной антенны. Связь входных контуров с базой транзистора VI, выполняющего функцию преобразователя частоты, ндуктивио-емкостиая. Гетеродин выполнен по индуктивной трехточечной схеме. Нагрузкой каскада преобразователя частоты является контур L3C11, который индуктивно связан с пьезокерами-ческим фильтром Z, обеспечивающим селективность приемника по соседнему каналу.

Двухкаскадный УПЧ выполнен иа транзисторах V3 и V4. Первый каскад УПЧ апериодический с активной нагрузкой, второй каскад резонансный. Для компенсации внутренней обратной связи через транзистор V4 в каскаде применена нейтрализация (конденсатор С/7).

Детектор собран на полупроводниковом диоде V6 по схеме с последовательным включением нагрузки. В приемнике применена усиленная система АРУ. Сигнал АРУ, снимаемый с диода V6, подается на базу транзистора V3, напряжение иа коллекторе которого является управляющим для транзистора V2. Таким образом, при увеличении уровня сигнала иа входе приемника проходит перераспределение токов транзисторов VI и V2, причем VI закрывается, V2 открывается. Регулировке подвергается также коэффициент усиления каскада на транзисторе V3.

Транзистор V5 обеспечивает работоспособность преобразователя частоты и каскадов тракта УПЧ при глубокой разрядке батареи питания.

Усилитель звуковой частоты выполнен на транзисторах V7-V12. Транзистор VII работает в диодном включении. Для повышения КПД усилителя головка громкоговорителя В подключена к выходу УЗЧ через автотрансформатор 7 . В приемнике предусмотрена возможность подключения малогабаритного головного телефона к гнезду ХЗ. При подключении телефона головка громкоговорителя отключается.

Режимы работы транзисторов по постоянному току приведены в табл. 1.18.

~0М7мк

Рис. 1.21. Принципиальная электрическая схема радиоприемника Нейва-303
