Таблица 5.9. Моточные данные трансформаторов музыкального центра

€Такт-001-стерео

Примечание. Напряжения на выводах трансформатора не должны отличаться от номинального значения более чем на 3%.

Магнитофон

Крепет-ныебин-ты

Рис. 5.47. Разборка и сборка музыкального центра Такт-001-стерео : (начало)

а - расположение панелей, узлов, винтов; б - снятие верхней панели; в - расположение крепеж-344 ных винтов в радиоприемной и магнитофонной частях

Рис, 5.47. Разборка н сборка музыкального центра Такт-001-стерео : (окончание)

/~nv4KH гоомкости, тембров и баланса; г - вннт крепления верхней панели; 3 ~ переднее обрам-ениЩ-Передняяпанель; 5 - РПУ; 5 - верхняя панель; 7 - диск ЭПУ: /5-винты крепления ЭПУ' 9 -панель ЭПУ; /О - магнитофонная панель; -задняя стенка; /2 - УКУ; /3-боковая стенка; /4 ~ угольник

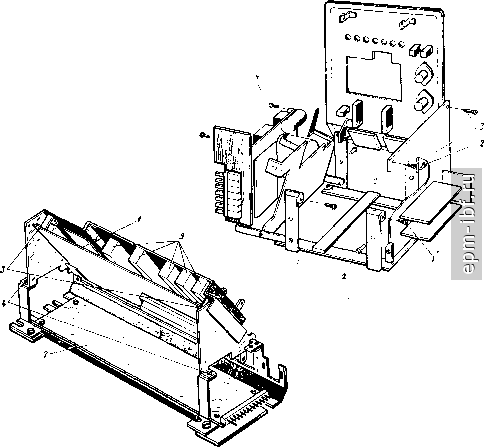

Рис. 5.48. Разборка магнитофонной панели: / - винты крепления панели с приборами; 2 - винты крепления ЛПМ с экраном; 3 - винты крепления платы усилителя; 4 - винты крепления экрана

Рис. 5.49. Разборка блока коммутации:

/ ~ плата блока управления; 2 - плата сенсоров; 3 - винты крепления платы блока управления; 4 - винты крепления блока управления; 5 - переменные резисторы блока управления

Раздел 6.

ТРЕХПРОГРАММНЫЕ ПРИЕМНИКИ И ПРИСТАВКИ ПРОВОДНОГО ВЕЩАНИЯ

ОРФЕЙ-304

Орфей-304 - трехпрограммный приемник третьей группы сложности, предназначен для приема и воспроизведения программ, передаваемых по сети звукового трехпрограммного проводного вещания с номинальным напряжением НЧ тракта 30 или 15 В, питаемый от сети переменного тока частотой 50 Гц напряжением 220 В. В приемнике применен кнопочный способ выбора программ, который позволяет переключать его на нужную программу при нажатии кнопки, соответствующей номеру программы: первая программа прием низкочастотного сигнала звуковой частоты

(с усилением или без усиления); вторая и третья программы - прием ВЧ амплитуд-но-модулированных сигналов с несущими частотами 78 или 120 кГц. Приемник имеет выходные гнезда, предназначенные для подключения дополнительного громкоговорителя с сопротивлением не менее 25 Ом, которые можно использовать для записи передаваемых передач на магнитофон.

Технические характеристики:

Диапазон воспроизводимых частот по звуко-

Г4> Г Ъ ф

Л'4 68С

Sf>,\

Puc. 6.1. Принципиальная электрическая
