Технические характеристики:

Чувствительность, В, не хуже:

по каналам радиочастоты ......0,25

по первому основному

каналу......19

Коэффициент- гармоник по электрическому напряжению при номинальном уровне сигнала по первому основному каналу, %, не более, на частотах:

100 Гц . . . . . .4

1000 Гц......2

Коэффициент гармоник по электрическому напряжению на частоте 1000 Гц по каналам радиочастоты, %, не более:

при перегрузке каналов радиочастоты по входному сигналу на

10 дБ......3

при уменьшении напряжения несущей частоты в 6,5 раза и глубине модуляции

50%.......3

При выходном напряжении, равном 0,1 номинального значения, по первому основному каналу ....... 3

Отношение сигнал-фон по каналам радиочастоты н первому основному каналу, дБ, не менее 45 Отношение сигнал-шум по каналам радиочастоты и первому основному каналу, дБ, не менее 57 Диапазон регулирования громкости по каналам радио- и звуковой частот, дБ, не менее . 32 Модуль полного входного электрического сопротивления в полосе частот 50... 10 ООО Гц при напряжении 30 В, кОм, не менее: по каналам радиочастоты ......10

по первому основному

каналу......10

по первому дополнительному каналу . . 4,8 Модуль полного входного электрического сопротивления в полосах частот 68...88 и ПО... 130 кГц при напряжении 3 В, кОм, не менее: по каналам радиочастоты ......3,6

по каналам звуковой

частоты.....4,5

Модуль полного входного электрического сопротивления в полосах

Чувствительность

Для радио




частот 68...88 и ПО.. 130 кГц относительно нулевой точки усили тельного тракта при на пряжении 3 В по кана лам радио- и звуковых частот, кОм, не менее . 4,5 Изменение уровня сиг нала на входе после пе реключения первой ос новной, второй и треть ей программ, дБ, не

более .......

Взаимная защищен ность между каналами радиочастоты, дБ, не менее, при модулирующей частоте:

1000 Гц.....53

6300 Гц.....40

Помехоустойчивость каналов звуковой частоты от сигналов второй и третьей программы, дБ, не менее .... 53 Помехозащищенность каналов радиочастот от сигналов радиостанций,

дБ, не менее.....53

Номинальная выходная мощность по каналам радио- и звуковой частот (основной режим),

Вт........0,4

Диапазон воспроизводимых частот, Гц, не уже: по каналам радиочастоты ...... 100...6300

по каналам звуковой

частоты.....100...10 ООО

Мощность, потребляемая от электрической сети, Вт, не более . . 5 Габаритные размеры,

мм........ 338X192X86

Масса, кг, не более . . 3

Принципиальная схема трехпрограммного приемника Сириус-202 выполнена на восьми кремниевых транзисторах двух полупроводниковых диодах и состоит из следующих основных узлов (рис. 6.11).

Трансформатор Т1 предназначен для согласования трансляционной сети с входом УЗЧ при воспроизведении первой программы с усилением и для согласования трансляционной сети с динамической головкой в режиме дополнительного канала.

Для воспроизведения передач, транслируемых по сети ТПВ с номинальным напряжением 15 В, необходимо контакт 5 переключателя S1.1 соединить с выводом 4 трансформатора Т1.

Переменный резистор R3 является регулятором громкости. С помощью подстроечных резисторов R4, R6 н R8 устанавливается необходимый уровень чувствительности соответственно первого, второго и третьего каналов. Полосовой фильтр, выполненный на катушках L1 и L2, пропускает сигнал частоты второй программы, а фильтр на катушках L3 и L4 - сигнал частоты третьей программы.

На транзисторе VT1 выполнен усилитель радиочастоты, колебательный контур которого (катушки L5, L6, конденсатор С8) настроен на частоту 120 кГц, а контур L7L8C8 - на частоту 78 кГц.


Сеть -2203

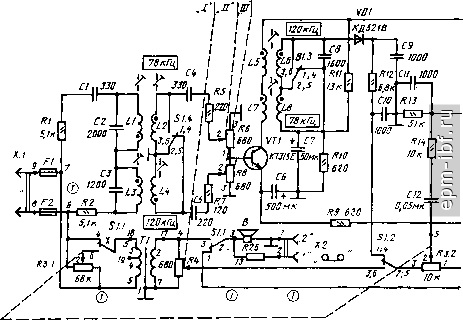

Рас. 6.11. Принципиальная электрическая схема трехпрограммного приемника Сириус-202



Каскад детектора выполнен на дноде VD1 типа КД521В, нагрузкой которого являются резисторы R12, R3.2 и конденсатор С9.

Для нормальной работы кремниевого диодного детектора необходимое смещение в прямом направлении задается делителем напряжения RlORtt. Для уменьшения внутреннего сопротивления переменному току один из резисторов делителя шунтируется конденсатором С8.

Трехкаскадный УЗЧ выполнен на транзисторах VT2-VT8. Усилитель звуковой частоты бестрансформаторный с двухтактным оконечным каскадом. Каскады усиления напряжения и мощности охвачены глубокой ООС, напряжение которой подается с выхода усилителя через резистор R20 на базу транзистора VT3. Каскады усиления на транзисторах VT2 и УТЗ включены по дифференциальной схеме с общим эмиттером. Транзистор УТЗ является управляющим элементом в цепи обратной связи.

Источник питания содержит понижающий трансформатор Т2, выпрямитель VD3 и сглаживающий фильтр, состоящий из конденсаторов С16 и СП.

Г

Режимы работы транзисторов по постоянному току приведены в табл. 6.19.

Таблица 6.19. Напряжения на выводах транзисторов трехпрограммного приемника <;Сириус-202

Обозначение на схеме

Напряжение на выводе, В

Коллектор

Эмиттер

-0,6

-0,7

-0,2

-0,7

-0,2

-7,5

-0,6

-7,5

примечания. 1. Режимы измерены электронным вольтметром с внутренним сопротивлением не менее 50 кОм/В.

2. Режим транзисторов может отличаться от указанного не. ±20%.

>

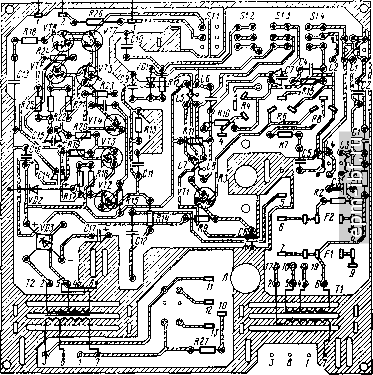

Рис. 6.12. Расположение радиоэлементов на печатной плате трехпрограммного прием-370 ника Сириус-202
