ведения моно- и стереофонических сигналов от магнитофона, тюнера, электропроигрывателя.

Электрофон имеет два режима управления звукоснимателем: режим автоматического и ручного управления.

Электрофон имеет также следующие устройства и регулировки:

звукосниматель, состоящий из съемной магнитной головки ГЗМ-003 с алмазной иглой и металлического трубчатого тонарма, иизкооборотиый бесконтактный двигатель постоянного тока с центральным приводом диска;

плавную подстройку частоты вращения пластинки;

стробоскопическое устройство, обеспечивающее визуальный контроль установки частоты вращения;

ручной микролифт, позволяющий поднимать звукосниматель, плавно опускать его в нужное место пластинки без срабатывания механизма автоматического управления звукоснимателем;

замыкание электрических выводов звукоснимателя в нерабочем положении иглы;

регулировку прижимной силы звукоснимателя;

регулируемый компенсатор скатывающей силы.

Механизм автоматического управления звукоснимателем обеспечивает перемещение звукоснимателя от стойки до вводной канавки пластинки, плавное опускание звукоснимателя на пластинку, а при окончании проигрывания подъем звукоснимателя с пластинки, возвращение его иа стойку и выключение двигателя ЭПУ. Кроме того, механизм обеспечивает многократное (в зависимости от положения ручки Число повторений ) автоматическое повторение проигрывания одной стороны пластинки.

Усилитель электрофона обеспечивает:

плавную регулировку громкости и тембров усиливаемых сигналов;

фиксированное уменьшение уровня громкости на 20 дБ;

тонкомпеисацию, обеспечивающую подъем усиления на нижних и верхних звуковых частотах при малом уровне громкости воспроизведения, компенсирующий изменение чувствительности уха;

включение ФНЧ для подавления верхних звуковых частот при проигрывании старых пластинок;

включение ФВЧ для подавления нижних звуковых частот с целью снижении влияния рокота ЭПУ при проигрывании коробленных пластинок.

Акустическое воспроизведение усиливаемых сигналов обеспечивается подключаемыми трехполосными акустическими системами или с помощью стереотелефонов.

Технические характеристики:

Номинальная (синусоидальная) мощность каждого канала УЗЧ, Вт........20

Номинальный диапазон воспроизводимых частот по электрическому напряжению, Гц ... . 20...20 000 Номинальный диапазон воспроизводимых частот по звуковому давлению,

Гц........ 40...20 000

Неравномерность частотной характеристики в номинальном диапазоне воспроизводимых частот по электрическому напряжению, дБ, ие более ........±1,5

Коэффициент гармоник тракта УЗЧ со входа для подключения ЭПУ по электрическому напряжению при номинальной мощности, %,

не более ......

Уровень фона тракта УЗЧ с универсального входа по электрическому напряжению, дБ, не

хуже.......

Уровень фона сквозного тракта по электрическому напряжению, дБ, не хуже . . ....

Чувствительность иа ча стоте 1000 Гц со вхо дов, мВ:

дли подключения маг

нитного звукоснима

теля......

универсальный вход

магнитофон, тюнер Напряжение на выходе для подключения магии тофоиа иа запись, мВ в пределах .... Напряжение на выхо дах:

линейный выход, мВ

в пределах . .

для подключения сте

реоканалов, В Разбаланс уровней в стереофонических каналах для усиления при изменении положения регулятора громкости, дБ, ие более .... 2 Разбаланс частотных характеристик стереофонических каналов по тракту УЗЧ в диапазоне частот 315...6300 Гц,

дБ, не более.....2

Переходное затухание между стереофоническими каналами по тракту УЗЧ, дБ, ие менее, на частотах:

315, 5000 Гц . . . .35

1000 Гц .....40

10 000 Гц.....30

минус 66 минус 60

3-ьг 250-50

150...500

150...500

1,27-0,27

Пределы регулирования стереобаланса, дБ, не

менее...... .

Пределы регулирования тембра, дБ, ие менее:

на нижней частоте

на верхней частоте . Затухания, вносимые фильтром, дБ:

кнопка ФНЧ ....

кнопка ФВЧ .... Диапазон регулирования громкости, дБ, ие

менее.......

Действие тонкомпеисации на частотах 40 и 14 000 Гц, дБ . . . . Прижимная сила звукоснимателя, мН . . . . Пределы регулирования прижимной силы,

мН........

Частота вращения пластинки, об/мин . . . . Пределы подстройки частоты вращения пластинки, %, ие менее Отклонение от номинального значения частоты вращения при изменении напряжения питания на ±10%, %,

не более ......

Коэффициент детонации, ±, не более . . . Относительный уровень рокота со взвешивающим фильтром, дБ, ие

хуже .......

Разделение между стереоканалами, дБ, не хуже, иа частотах:

315, 1000, 5000 Гц . .

10 000 Гц.....

Горизонтальная гибкость, мм/Н, в пределах Мощность, потребляемая электрофоном при /вых = 0,4Рном, Вт, ие

более .......

Модуль полного электрического сопротивления акустической системы. Ом......

Габаритные размеры, мм:

электрофона . . . . акустической системы Масса, кг, не более: электрофона . . . . акустической системы (одной) .....

±10 ±10

8±2 8±2

12±3 10±2,5

0...30

45,11; 33 1/3 ±2

±0,15 0,15

-20 - 15

9...10

4±0,6

470X410X200 295X490X275

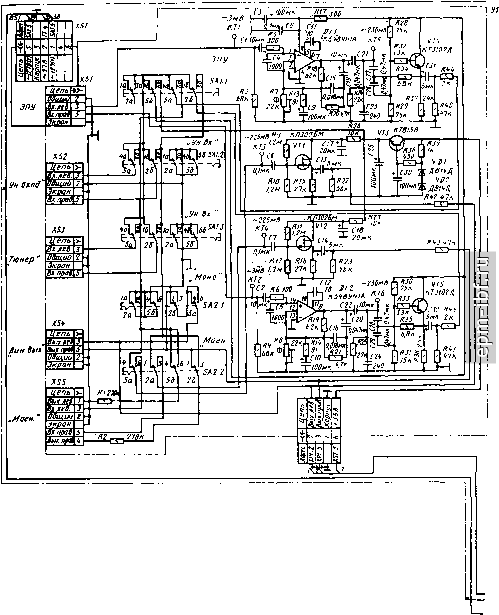

Прницвпиальиая схема. Двухканальный УЗЧ электрофона (рис. 7.5) включает; предварительный усилитель (У/), регулируемый усилитель (У2), фильтрующий усили-

тель (УЗ), оконечный усилитель (У4), выпрямитель (У5), делитель для стереотелефонов (Уб).

Блок У1 содержит двухканальный корректирующий усилитель, выполненный на микросхеме D1, рокот-фильтр иа транзисторе VT4 и истоковый повторитель иа полевом транзисторе VT1. Усиливаемые сигналы в зависимости от их уровней через блок переключателя SA1 подаются либо на вход корректирующего усилителя (сигнал со звукоснимателя с магнитной головкой), либо на вход истокового повторителя.

Корректирующий усилитель охвачен частотно-зависимой ООС, состоящей из элементов С19. С15. R18, R20, R13, С9 и обеспечивающей требуемую форму частотной характеристики (обратную по форме характеристики механической звукозаписи). Режим микросхемы по постоянному току устанавливается с помощью подстроечного резистора R7.

С выхода корректирующего усилителя сигнал поступает иа рокот-фильтр (транзистор VT4), представляющий собой активный фильтр верхних частот и предназначенный для подавления иа 12 дБ паразитных низкочастотных составляющих спектра сигнала с частотой 10... 15 Гц, поступающих с ЭПУ и вызывающих искажения полезного сигнала.

Усиливаемые сигналы, требующие больших входных сопротивлений, через переключатель SA1 поступают на затвор транзистора VT1, выполняющего функцию истокового повторителя.

В блоке У/ расположен стабилизатор иа транзисторе VT3, обеспечивающий питание предварительного усилителя стабилизированным напряжением 26 В.

Блок У2. Регулируемый усилитель обеспечивает изменение частотной характеристики УЗЧ иа ±10 дБ иа нижней (40 Гц) и верхней (16 000 Гц) частотах. Здесь же происходит регулирование громкости и стереобаланса.

Сигнал с выхода предварительного усилителя поступает на сдвоенный тонкомпен-сированный регулятор громкости R1 и далее на вход регулятора тембра. Элементы цепи тонкомпенсацни расположены в блоке УЗ.

Регулятор тембра выполнен на микросхеме D1, представляющей собой операционный усилитель с частотно-зависимой ООС. Сдвоенный резистор R13 обеспечивает регулирование тембра в области нижних частот, а R19 - B области верхних частот. Разделение сигнала по спектру осуществляется 7?С-цепочками. Конденсатор С21 задерживает нижние частоты. При среднем положении движков обоих переменных резисторов R13 я R19 частотная характеристика усилителя линейная.

Для повышения устойчивости и стабильности схемы операционный усилитель охвачен обратными связями по постоянному и переменному току через элементы R10 и С13.

Блок УЗ обеспечивает ограничение частотной характеристики УЗЧ в области нижних и верхних частот. Ои представляет собой два активных фильтра с общим активным элементом - эмиттерном повторителем на транзисторе VTI. В блоке У5 располагаются цепи тонкомпенсацни С/, СЗ, 05, 06, RI, R3, соединяемые через разъем ХР1- XS3 с регулятором громкости (в блоке У2).

С выхода эмиттерного повторителя сигнал подается на оконечный усилитель (блок У4). С помощью переключателя S А2 и резистора R21 обеспечивается ступенчатое ослабление громкости. В исходном со-

стоянии резистор R21 замкнут накоротко контактами переключателя SA2 (-20 дБ). Прн нажатии переключателя -20 дБ резистор R21, выбранный таким образом, чтобы сигнал на выходе УЗЧ уменьщился примерно на 20 дБ, включается в цепь прохождения сигнала.

Блок У4-оконечный усилитель. Он обеспечивает усиление сигнала до необходимого уровня мощности (20 Вт).

Оконечный усилитель выполнеи по схеме двухтактного бестрансформаториого усилителя с симметричным питанием.

Транзисторы VT}, УТЗ образуют диффе-
