Таблица 7.5. Напряжения на выводах транзисторов электрофона Электроника Д1-012-стерео

ЭПУ

Примечание. 1. Значения напряжений для блоков У1-У4 измерены вольтметром В7-17 относительно корпуса прн номинальном значении напряжения питания.

2. Измерения для блока ЭПУ проведены прн частоте вращения 33 1/3 об/мин.

Таблица 7.6. Покаскадная чувствительность УЗЧ электрофона Электроника Д1-012-стерео

кн) составляют две боковые пластмассовые стенки, выполненные с рисунком под шагрень , Ребристый радиатор, две металлические панели с надписями составляют наружную стенку электрофона (моноблока). Органы управления электрофоном выведены на лицевую панель. Корпус акустических систем изготоелен из древесно-стру-жечных плит толщиной 19 мм н оклеен снаружи шпоном ценных пород дерева.

Каждая динамическая головка акустической системы крепится через уплотнитель-ную замазку вместе с декоративной сеткой к передней панели корпуса снаружи и закрывается декоративными пластмассовыми панелями. Внутри акустической системы находится марлевый мешочек, заполненный

звукопоглощающим материалом (0,3 кг ка-ропласта).

Электропроигрывающее устройство содержит три сложных узла: двигатель, звукосниматель и механизм автоматического управления звукоснимателем.

В корпусе двигателя в запрессованной втулке вращается стальная ось 9 с конусной насадкой, на которой установлен ротор 4 (рис. 7.10). Ротор двигателя состоит из диска ЭПУ с закрепленными на нем магнитом 7 и якорем датчика положения ротора 8. Сердечник статора 3 набран из пластин электротехнической стали. В пазы статора по наружному диаметру уложены силовые и тахогенераторные обмотки по внутреннему диаметру - обмотки трансформа-

Рис. 7.10. Конструкция двигателя электрофона Электроника ДI-012-стерео :

I - кольцевой магнит; 2 - катушка силовой и тахогенераторной обмотки; 3 - статор; 4-ротор (диск); 5 - катушка обмоткн датчика положения; 6 - плата; 7 - магнитный шунт; 8 - якорь датчика положения; 9 - ось

торов датчика положения ротора 5. Выводы обмоток выведены на плату 6.

Расположение плат на ЭПУ показано иа рис. 7.11.

В ЭПУ электрофона применяется стереофонический звукосниматель, статически сбалансированный во всех плоскостях. Он состоит из легкосъемного головкодержателя

Рис. 7.11. Расположение печатных плат иа ЭПУ электрофона

с магнитной головкой и трубчатого металлического S-образного тонарма с накидной гайкой для закрепления головкодержателя. Предусмотрена возможность регулировки длины тонарма. Для этого необходимо переместить головку вдоль трубки в нужном направлении, предварительно ослабив винт на головкодержателе. Конструкция звукоснимателя обеспечивает плавную регулировку прижимной силы противовесом и компенсацию скатывающей силы. Ручной микролифт позволяет поднимать звукосниматель и плавно опускать его в нужное место пластинки без срабатывания механизма автоматического управления звукоснимателем. С помощью виита подстройки микролифта можно регулировать высоту подъема звукоснимателя над пластинкой.

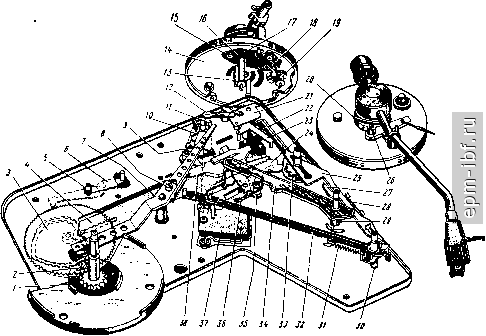

Рис. 7.12. Конструкция механизма автоматического управления звукоснимателем:

I. 3 - колеса зубчатые; 2, 6, 7, 10, 11, 18, 21-2, 25, 27, 29. 30, 32, 34, - рычаги; 4- направляющая; 5, 9, гв, 3/, Зв - пружины; в - эксцентрик; /2 - лепесток; -стойка; /-# -основание; IS. 26винты; 16 - шток микролифта; /7 - узел микролифта; 19 - кулачок; 20 - упор; 24 - фикса-ggQ тор; - храповик; - собачка; 37 - выключатель

Рис. 7.13. Расположение радиоэлементов на печатных платах электрофона Электроника Д1-012-стерео ; (начало)
