Механизм автоматического управления (рис. 7.12) работает следующим образом. При повороте рычага 30 по часовой стрелке (это соответствует установке ручки в положение Пуск ) связанный с ним рычаг 25 поворачивает храповик 33, насаженный на ось ручки Число повторений , на один зуб, что соответствует режиму однократного проигрывания пластинки. Рычаг 22, связанный с храповиком 33, поворачивает трехплечевой рычаг 11. Он взводит рычаг 10 и одновременно воздействует на концевой выключатель 37, который замыкает цепь питания двигателя.

Одновременно рычаг 30 через рычаги 32, 7 и 2 вводит в зацепление колеса зубчатые 1 и 3. Большое колесо 3 начинает вращаться против часовой стрелки, а направляющая 4, сцепленная с помощью штыря с профильным пазом колеса 3, начинает двигаться вправо и наклонной частью закрепленного на ней рычага 38 поднимает шток микролифта. При обратном движении направляющей 4 кулачок, расположенный на рычаге 38, захватывает штырь рычага 23, находящегося на одной оси с тонармом, и поворачивает звукосниматель в сторону пластинки на угол, зависящий от положения ручки Размер пластинки . Эта ручка имеет три положения ( 17 , 25 , 30 ), означающие диаметр пластинки в сантиметрах. При установке ручки в одно из этих положений левое плечо фиксатора 24 упирается в соответствующий выступ с левой стороны рычага 34. На другом плече фиксатора 24 имеются три зубца - упора, ограничивающие движение рычага 23 в зависимости от установленного диаметра пластинки.

При дальнейшем движении направляющей 4 влево опускается шток микролифта и звукосниматель опускается на пластинку. При завершении полного оборота колесо зубчатое останавливается, так как колеса выходят из зацепления. Начинается воспроизведение грамзаписи.

По окончании воспроизведения проигрыватель выключается с помощью автостопа, который срабатывает от увеличения скорости перемещения тонарма к центру диска в следующем порядке. При выходе звукоснимателя на вводные канавки пластинки совместно с ним поворачивается рычаг 23, цилиндрический штырь которого толкает рычаг 7, в результате чего через рычаг 2 вводятся в зацепление колеса 1, 3, начинает движение вправо направляющая 4 с рычагом 38 и шток микролифта поднимает звукосниматель с пластинки. Выступ рычага 38 за штырь рычага 23 поворачивает звукосниматель в исходное положение, а при дальнейшем ходе влево направляющая 4 опускает звукосниматель на стойку. Одновременно освобождается рычаг 10 и под действием пружины отключает через рычаг двигатель от сети. Проигрыватель имеет ручку Число повторений (О, 1, 2, 3, 4, 5), на которой расположен храповик 33 с пятью зубцами. При движении направляю-

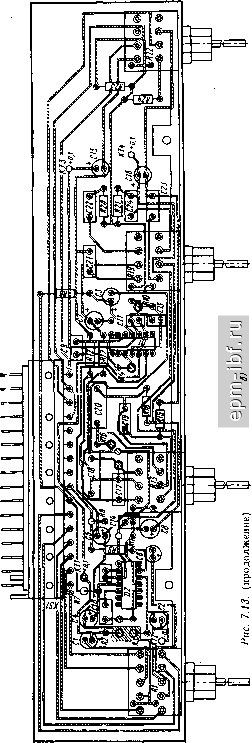

Рис. 7.13. (продолжение)

Рис. 7.13. (продолжение)

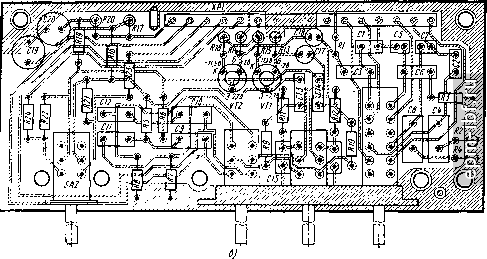

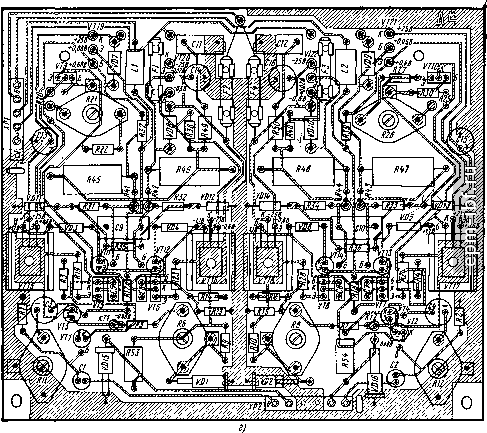

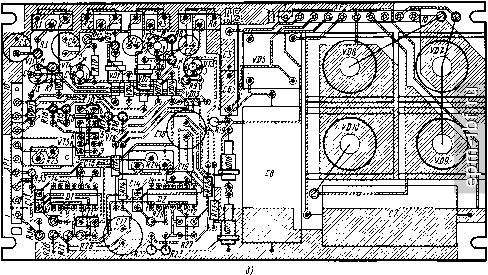

Рис. 7.13. Расположение радиоэлементов иа печатных платах электрофона Электроника Д1-012-стерео : (окончание)

а - усилитель предварительный; б - усилитель регулируемый; в - усилитель фильтрующий; г - усилитель оконечный; д - выпрямитель; е - плата управления ЭПУ

щей 4 вправо собачка 35, расположенная на ней, захватывает каждый раз зуб и при обратном движении ходе поворачивает храповик. При этом сохраняется взаимодействие всех рычагов, как описано выше, пока храповик не станет в положение О . Это достигается блокировкой трехплечевого рычага и через рычаг 22 и кулачок храповика. При необходимости прекратить воспроизведение грамзаписи до окончания проигрывания ручку Пуск-стоп необходимо повернуть в положение Стоп . При этом через рычаги 7, 32 к 2 происходит зацепление колес 3, 1 и срабатывает автоматика в режиме отключения, как описано выше.

Компенсатор скатывающей силы работает за счет натяжения торированной пружины.

один конец которой прикреплен к лепестку рычага 21, вращающегося совместно с осью тонарма, а другой - к плечу рычага 18. Затяжка пружины производится профильным кулачком 19. Замыкание выводов головки при установке звукоснимателя на стойку осуществляется магнитоуправляемыми контактами SQ1 и SQ2 (герконами), расположенными на специальной плате под тонармом. Управляющий магнит, закрепленный на выступе рычага 21, в нерабочем положении тонарма находится под герконами и обусловливает их срабатывание.

Расположение радиоэлементов на печатных платах электрофона показано на рис. 7.13.

Разборка и сборка. Для проведения ре-
