5-R17 через резистор 5-R18 звуковой сигнал напряжением 250 мВ подается на блок коммутации выхода (УЗ), в котором с помощью модульного переключателя типа П2К осуществляется подключение ЭПУ к предусилителю (разъемы 5-Х) или непосредственно к выходу электропроигрывателя (разъем Х2).

Блок питания выполнен в виде отдельного узла, содержащего силовой трансформатор и блок выпрямителя (У1). Ои служит для питания блока предусилителя (У5) и ЭПУ. В качестве выпрямителя используется кремниевый диод 1-VD1. Фильтр 1-С2, 1-RI, 5-С9 (блок У5) служит для уменьшения пульсаций выпрямленного напряжения. Лампы Е типа МН6,3-0,22 являются индикатором включения ЭПУ в сеть переменного тока.

Режимы работы транзисторов по постоянному току блока предусилителя приведены в табл. 8.1.

Расположение длокоВ на шасси злектропроигрыбателя

коммутации Сетевой

Выходо бынлючащель

-- Ьз.

блок предусилителя

Блок Выпрямителя

Рис. 8.2. Расположение узлов и блоков на шасси электропроигрывателя Вега-206-стерео

Таблица 8.1. Напряжения на выводах транзисторов электропроигрывателя Вега-206-стерео

Примечание. Напряжения на выводах транзисторов могут отличаться от номинального иа ±20%.

Конструкция. Электропроигрыватель Ве-га-206-стерео выполнен в настольной конструкции. Корпус электропроигрывателя прямоугольный, отделанный шпоном ценных пород дерева. На передней боковой стеике корпуса расположены: кнопка включения сети, индикатор включения электропроигрывателя (лампа Е), кнопки включения выходов 3 и 250 мВ.

Панель ЭПУ с органами управления и тонармом устанавливается сверху корпуса ЭПУ. Электропроигрывающее устройство закрывается пластмассовой прозрачной крышкой, поворачивающейся на оси. На задней стенке корпуса ЭПУ расположены два винта, с помощью которых регулируется устойчивое верхнее и нижнее положение крышки электропроигрывателя.

Функциональные блоки и узлы электропроигрывателя закреплены на шасси (рис. 8.2).

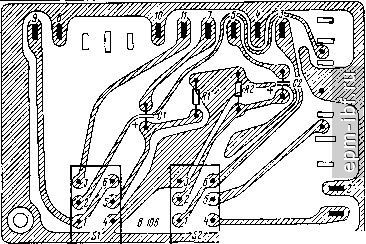

Электромонтажные схемы печатных плат блоков предусилителя и коммутации выхода приведены иа рис. 8.3.

Моточные данные трансформатора питания приведены в табл. 8.2.

Таблица 8.2. Моточные данные трансформатора питания электропроигрывателя <кВега-206-стерео

Примечание. Тип сердечника-УШ22Х30.

Разборка и сборка. Разборку ЭПУ необходимо производить в следующей последовательности:

отключить ЭПУ от сети;

снять диск, для чего необходимо взять диск двумя руками, поднять его вверх и вытащить из отверстия втулки подшипника; снять поддон электропроигрывателя, отвинтив четыре винта, крепящих его к корпусу, отсоединить разъемы 5-Х (ЛК) и 5-Х (ПК) от предусилителя (У5), а разъем XI-от блока питания. Снять экран предусилителя, отвинтить два вннта, крепящих его к стойкам.

Последовательность разборки и сборки ЭПУ Г-602 рассмотрена в разд. 9.

Сборка электропроигрывателя осуществляется в обратной последовательности.

Рис. 8.3. Электромонтажные схемы печатных плат электропроигрывателя Вега-206-

стерео ;

а - предусилитель; б - блок коммутации выходов

РАДИОТЕХНИКА ЭП-101-СТЕРЕО

Радиотехника ЭП-101-стерео - электропроигрыватель первой группы сложности, предназначен для электрического воспроизведения звукозаписей со стерео- и монофонических грампластинок для осуществления последующего электроакустического воспроизведения их через внешние усилительные устройства различных типов или по-

следующей записи их с помощью магнитофона.

В электропроигрывателе установлено электропроигрывающее устройство 1-ЭПУ-70С, технические характеристики и устройство которого рассмотрены в разд. 9.

Электропроигрыватель имеет выходные гнезда для подключения корректирующего

о о

-; . - -

Slit.

Puc. 5.4. Принципиальная электрическая схема электропроигрывателя Радиотехника

ЭП-101-стерео
