Раздел 9.

ЭЛЕКТРОПРОИГРЫВАЮЩИЕ УСТРОЙСТВА

2-ЭПУ-65СМ

2-ЭПУ-65СМ - стереофоническое электропроигрывающее устройство, предназначено для электрического воспроизведения механической звукозаписи со стерео- и монофонических грампластинок и устанавливается в радиолы, электрофоны и другую стационарную комбинированную радиоаппаратуру бытового назначения:

Электропроигрывающее устройство

2-ЭПУ-65СМ имеет:

магнитную головку звукоснимателя ГЗМ-105;

механизм автоматического возврата звукоснимателя в исходное положение; ручной микролифт;

точную подстройку частоты вращения диска;

регулировку прижимной силы звукоснимателя.

Технические характеристики:

Частота вращения диска (номинальные значения), об/мин .... 33 1/3; 45,11 Номинальный диапазон воспроизводимых частот,

Гц.........35... 17 ООО

Чувствительность с предварительным корректирующим усилителем, мВ/(см/с) . . . 10+1 Установочная база звукоснимателя, мм . . . 175X2

Габаритные размеры,

мм........ 365X275X142

Масса, кг......4,5

Принципиальная схема. Электропроигрывающее устройство 2-ЭПУ-65СМ (рис. 9.1) состоит из головки звукоснимателя В, электродвигателя с подстройкой частоты вращения М, системы включения - выключения и предварительного корректирующего усилителя звукоснимателя УПЗ 1-3.

Корректирующий усилитель УПЗ 1-3 предназначен для усиления и коррекции сигнала с магнитной головки звукоснимателя.

Каждый канал усилителя выполнен на микросхеме (DAI, DA2).

Коррекция частотной характеристики осуществляется элементами С9-С12, R9-R12, С13. СМ, R14, R16.

Коэффициент усиления по напряжению каждого канала 100±10. Hotjhп !исмый ток не более 12 мА. Рассогласование частотной характеристики каналов не более 1 дБ.

Конденсатор С19 предназначен для обеспечения сдвига фазы питания обмоток электродвигателя.

Подстройка частоты вращения электродвигателя (диска ЭПУ) осуществляется переменным резистором R18 за счет изменения подводимого через диод V постоянного тока питания обмоток электродвигателя.

Для уменьшения электрических помех при выключении ЭПУ срабатывание микропере-

i : .iir.....

1 -L..

.-г I

ключателей контактной группы S/, S2 должно предшествовать срабатыванию микропереключателя 55 и наоборот.

Микропереключатель S3 с искрогасящей цепочкой С20 служит для отключения питания электродвигателя.

Конструкция. Электропроигрывающее устройство состоит из металлической штампованной панели, на которой установлены и закреплены диск, электродвигатель, звукосниматель, механизмы привода диска и звукоснимателя, автостопа, микролифтов.

включения и выключения ЭПУ, переключатель частот вращения диска (рис. 9.2).

Диск ЭПУ составной, состоит из двух штампованных с вытянутыми бортами дисков, в центре которых закреплена ось. Сверху диска накладывается резиновая декоративная прокладка.

1ередача вращения от электродвигателя к диску осуществляется с помощью промежуточного фрикционного ролика 3 (рис. 9.3), находящегося в сопряжении со ступенчатой насадкой 5 двигателя и с внут-

Шеп Пуск

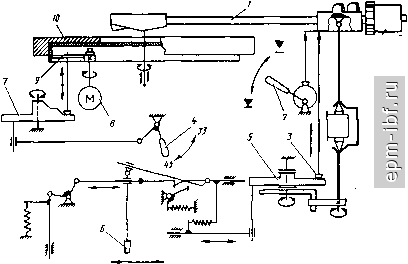

Рис. 9.2. Кинематическая схема 2-ЭПУ-65СМ: /-звукосниматель; г - ручка микролифта; 3 - микролифт; ручка переключения частоты вращения; 5 - тормозной барабан; 6 - рычаг включения-выключения; 7-фиксатор переключения частоты вращения; 8 - электродвигатель; 9 - промежуточный ролик; 10 - диск

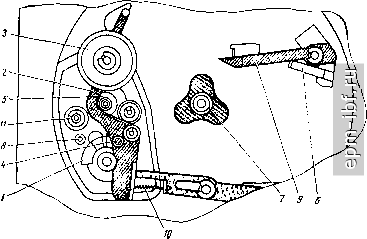

Рис. 9.3. Вид на механизм привода 2-ЭПУ-65СМ со снятым диском: ; -поворотный фиксатор; 2 - рычажная система; 3 - фрикционный ролик; 4 - винт; 5 - иасадка; 6 - рычаг; 7 - подшипник диска; в - маслопровод; 9 - рычаг автостопа: УО -пружина; /7 - шайба

Таблица 9.1. Моточные данные катушек электродвигателя ЭЦГ-4С и блока катушек головки звукоснимателя ГЗМ-105

ренним ободом диска. Для точной установки ролика напротив соответствующей ступени насадки служит винт 4.

Переключатель частоты вращения диска содержит поворотный фиксатор / (рис. 9.3), имеющий ограничительные опорные выступы, по которым фиксируется рычажная система 2 с промежуточным роликом 3. Ручка-фиксатор с ручкой переключения частот вращения связана системой рычагов.

Электродвигатель асинхронный конденсаторный ЭДГ-4С, установленный в экран из пермаллоя, крепится к панели на резиновых амортизаторах и питается переменным напряжением 127 В частотой 50 Гц. Моточные данные катушек электродвигателя приведены в табл. 9.1.

Механизм возврата звукоснимателя в исходное положение пружинного типа взводится при включении ЭПУ и обеспечивает плавный возврат звукоснимателя в исходное положение после срабатывания автостопа или при выключении ЭПУ. Замедление движения звукоснимателя обеспечивается тормозным барабаном 5 (рис. 9.4) и кулачком 15, рабочие поверхности которых смазаны вязкой жидкостью.

Автостоп рычажного типа автоматически выключает ЭПУ в конце проигрывания грампластинок в зоне канавок с увеличенным шагом (более 3 мм) и состоит из системы рычагов 4, 7 ц б (рис. 9.4) и других.

Микролнфт 4 (рис. 9.5) приводится в действие одновременно с включением или выключением ЭПУ через систему рычагов и поворотом тормозного барабана, обеспечивающего плавность подъема и опускания иглы звукоснимателя.

Ручной микролифт позволяет поднимать и опускать звукосниматель в любом месте записи без выключения ЭПУ и состоит из ручки 5 (рис. 9.5), которая приводится в движение от эксцентричного кулачка, закрепленного на стержне ручки.

Крепление трубки звукоснимателя в стойке производится за счет упругих деформаций поворотного фиксатора.

В рабочем положении панель ЭПУ опирается на четыре регулируемые амортизационные пружины, закрепленные по углам под панелью.

В транспортировочном положении ЭПУ, встроенное в радиоаппаратуру, должно крепиться с помощью двух винтов, проходя-

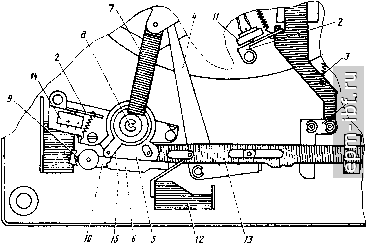

Рис. 9.4. Механизм автостопа и возврата звукоснимателя 2-ЭПУ-65СМ (со снятым усилителем) :

/, 2, 4, 6, 10, 13 - рычаги; 5 - пружина; 5 - тормозной барабан; 7 - рычаг автостопа; S-шайба; 406 * ~ винт; , 14 - микропереключатели; 12 - угольник; 15 - кулачок
