Рис. 9.21. Схема соединений и размещения катушек на статоре (буквы Н и К обозначают начало и конец обмотки катушки; в обозначении катушек первая цифра - условный номер пары катушек, а вторая цифра - условный номер катушки в паре)

Таблица 9.3. Моточные данные узлов электропроигрывающего устройства 0-ЭПУ-82С

Вывод

Марка и диаметр провода, мм

Число витков

Блок мотора

1-1 1-2 2-1 2-2 3-1 3-2

ПЭВ-2 0,26

600±10

Блок катушек голов-;. ки звукоснимателя

.2 3 4

ПЭВ 0.03

2400 ±10

Реле герко-новое

ПЭВ 0,08

4500 ±20

Микролнфт

ПЭВ 0,23

4100±10

Примечание. Тип иамотки - внавал.

affil

стовую шайбу, находящуюся в гайке, с помощью которой осуществляется установка листа ротора и статора друг против друга; после установки гайка контрится краской.

Шкив ротора выполнен в виде бочонка , на него одевается резиновый пассив, передающий вращение на диск без редукции.

Катушки соединены попарно через 180°. Схемы включения катушек приведены на рис. 9.21, а электрические данные-в табл. 9.3. Включение катушек встречное. Выводы катушек выполнены проводом обмотки и распаяны на пленке, укрепленной на обойме. Корпус 4 (рис. 9.20) с закрепленным в нем двигателем крепится на панели тремя винтами.

Звукосниматель трубчатого типа (рис. 9.22) статически сбалансирован.

Подвес звукоснимателя карданного типа. Керны шарикоподшипников вертикальной оси расположены в S-образной неподвижной скобе 1, жестко прикрепленной к панели ЭПУ.

Керны шарикоподшипников горизонтальной оси расположены в промежуточном кольце.

Головка ГЗМ-005Д звукоснимателя / вдвигается в передний корпус тонарма, внутри которого закреплена четырехконтактная токосъемочная колодка.

Противовес звукоснимателя 3 представляет собой цилиндрический стальной груз, закрепленный на направляющей полистироловой втулке. Между втулкой и грузом имеется резиновый демпфер. Внутренния поверхность втулки имеет спиральную направляющую канавку.

На оси 4 крепится спиральная пружина, на которую навинчивается противовес. Обеспечение прижимной силы звукоснимателя в диапазоне О ... 30 мН осуществляется за счет частичного разбаланса, возникающего прн смещении противовеса звукоснимателя из положения равновесия в сторону головки звукоснимателя. Требуемое значение прижимной силы устанавливается по шкале противовеса. Звукосниматель снабжен рычажным компенсатором скатывающей силы. Скатывающая сила возникает в


Рис. 9.22. Конструкция звукоснимателя 0-ЭП2-82:

/ - скоба; 2-головка звукоснимателя; 3 - противовес; 4 - ось



процессе проигрывания и стремится повернуть звукосниматель к центру пластинки, величина скатывающей силы численно равна 0,1 прижимной силы.


Рис. 9.23. Конструкция узла мнкролифта О-ЭПУ-82:

/ - диск якоря; 2 -втулка; 3 - стержень; 4 - гайка

Устройство визуальной индикации частоты вращения диска представляет собой узел, объединяющий систему зеркал и тиратрон. Питание тиратрона осуществляется от сети переменного тока напряжением 127 В частотой 50 Гц.

Стробометки нанесены на нижней кромке диска в два ряда для частот вращения ЗЗ/з и 45,11 об/мин.

Электромагнитный микролифт обеспечивает плавный подъем и опускание тонарма в ручном и автоматическом режимах. Время опускания мнкролифта определяется параметрами демпфера иа основе полиметил-силоксаиовой жидкости и может превышать время раскручивания диска ЭПУ до нормальной частоты вращении на О ... 2 Гц в зависимости от регулировки схемы замедления. Конструктивно микролифт выполнен как электромагнит с дисковым якорем (рис. 9.23). Сердечник электромагнита выполнен в виде втулки 2, являющейся направляющей якоря и элементом крепления узла к панели ЭПУ. Величина хода якоря

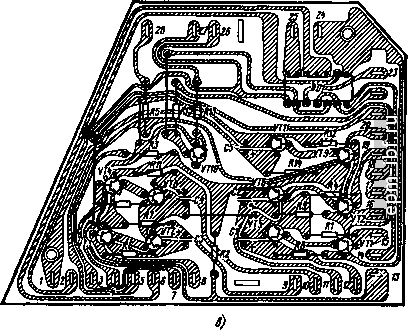

Рис. 9.24. Электромонтажные схемы печатных плат О-ЭПУ-82: (начало)

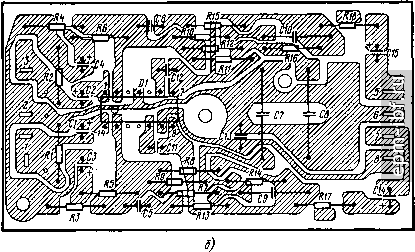

Рис. 9.24. (продолжение)

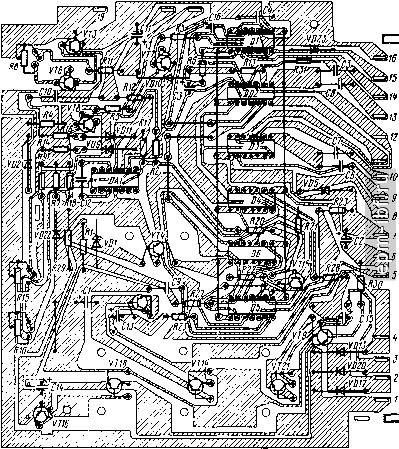

Рис. 9.24. (продолжение)

регулируется вращением диска якоря / на стержне по резьбе с последующим стопо-рением диска гайкой 4. Для сохранения по-лиметилсилоксановой жидкости в зазоре между стержнем 5 н втулкой рабочая поверхность стержня выполнена по седьмому классу точности и имеет проточку для сбора смазки.

Втулка выполнена по восьмому классу точности. Максимально допустимый зазор в

паре 40 мкм на диаметр. Напряжение питания обмотки электромагнита равно 15 В.

Устройство замыкания электрических выводов звукоснимателя в нерабочем положении у иглы выполнено в виде герконового реле, обмотка которого включена параллельно обмотке катушки электромагнитного микролнфта, а контакты герконов подключены к проводам звукоснимателя следующим образом: подвижные контакты - к об-
