Напртемие питаний

Выход НЧ

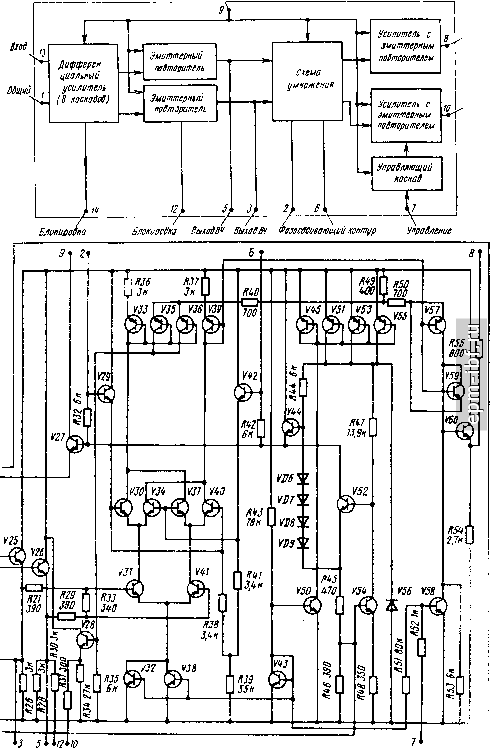

схема К174УРЗ (структурная н принципиальная схемы)

1 ! n

! ! И-4-с

Я,/.5. Принципиальная схема ин- П.1.7. Принципиальная схема интегральной микро-тегральной микросхемы К237ХА1 схемы К237ХА2

/, /J 9 /О 12

П.1.8. Принципиальная схема интегральной микросхемы К237УР5

Приложение 2.

РАСПАЙКА КОНТАКТОВ СОЕДИНИТЕЛЕЙ, ИСПОЛЬЗУЕМЫХ В БЫТОВОЙ ПРИЕМНО-УСИЛИТЕЛЬНОЙ

АППАРАТУРЕ

				Распайка для номеров		контактов
Расположение контактов	Область применения	Режим						Примечание
О	Выходы (вилки) микрофонов и входы (розетки) аппаратуры для подключения микрофонов	Моно (симметричный) Моио (несимметричный)	Прямой провод	Экран Экран и обратный провод	Обратный провод			Допускается объединение входа микрофона и входов аппаратуры иа одной розетке
г		Стерео (симметричный) Стерео (несимметричный)	Прямой провод левого канала То же	Экран Экран и обратный провод	Обратный провод левого канала	Прямой провод правого канала То же	Обратный провод правого канала
	Выходы электропроигрывателей (вилки), высокочастотных устройств (в том числе тюнеров), трехпрограммных приемников проводного вещания, линейные выходы магнитофонов (розетки) и соответствующие им входы аппаратуры (розетки)	Моно Стерео		Экран и обратный провод	Прямой провод Прямой провод левого канала		Соединен с контактом 3 Прямой провод правого канала
