Блок НЧО-15 обеспечивает усиление сигналов звуковой частоты в номинальном диапазоне частот от 63 до 16 ООО Гц при неравномерности не более 3 дБ и максимальную входную мощность не менее 1,5 Вт (при напряжении питания 9 В). Выходной сигнал снимается с вывода 12 микросхемы DAI и через конденсатор С9 и телефонное гнездо подается на головку громкоговорителя В1.

Блок питания У8 (см. рис. 1.23), оформленный в виде самостоятельной функциональной конструкции, состоит из трансформатора питания TI, мостового выпрямителя на диодах VD2-VD5 и стабилизатора напряжения на транзисторе VT1. Напряжение стабилизации задается опорным стабилитроном VD1.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 1.20 и 1.21. (Измерения приведены относительно минуса источника питания.)

Конструкция. Радиоприемник состоит из двух частей; пластмассовых корпуса и задней крышки. На передней части корпуса размещены органы управления и индикации.

В корпусе находятся: плата комбинированного блока, телескопическая антенна с колодкой внешних разъемов и громкоговоритель. Плата комбинированного блока является конструктивной базой приемника. На ней размещены функциональные блоки (УКВ, ДЧМ-11-5, ПН-15, НЧО-15, преобразователь радиочастоты, индикатор настройки и разрядки батарей, электронный комму-


V2 /7PV


П I

и и и и и и

У1 u4M-E-s


у Б ПН-!5


У7НЧ0-15

О

у8 Б Л


-XT-

Рис. 1.29. Расположение блоков в радиоприемнике Мерндиан-235



татор, а также магнитная антенна, регуляторы громкости и тембров, блок переключателя диапазонов, состоящий из шести переключателей типа П2К с зависимой фиксацией, закрепленных на общей обойме и распаянных на плате. Функциональные блоки подсоединяются к плате комбинированного блока посредством разъемов типа СНП-40.

Кроме этого на плате комбинированного блока смонтировано верньерно-шкальное устройство и блок переключателей типа П2К, состоящий из трех переключателей (кнопки Вкл. , АПЧ н Подсв. , имеющие независимую фиксацию, т. е. при повторном нажатин возвращаются в исходное положение).

Расположение блоков в приемнике показано на рис. 1.29, а их соединение на рис. 1.30.

Снаружи пластмассовой задней крышки расположен отсек для размещения элементов питания, коммутирующее устройство для подключения колодки сетевого шнура питания, а сверху закреплена ручка пере-

SU Shi SU S/Л S/.S

носа. Задняя крышка крепится к корпусу четырьмя винтами. Ручки регулирования громкости, тембра, настройки и кнопки диапазонов удерживаются на своих осях посредством напряженной посадки. Крышка отсека питания удерживается с помощью двух защелок. На боковой стенке корпуса с левой стороны расположены гнезда внешних подключений.

Расположение радиоэлементов на печатных платах функциональных блоков радиоприемника приведено на рис. 1.31.

Магнитная антенна выполнена на круглом ферритовом стержне (10X200 мм) с магнитной проницаемостью 400НН, на котором размещены входные катушки ДВ и СВ диапазонов и катушка связи с внешней антенной. Катушки намотаны на полисти-рольных каркасах и закрепляются на стержне с помощью картонных прокладок фиксирующей массой. Ферритовый стержень крепится на плате комбинированного блока с помощью двух кронштейнов и полиэтиленовых держателей.

Смещено

Смещено /9р


¥ I

S2.I S2.Z S2.3

Смещено 90°

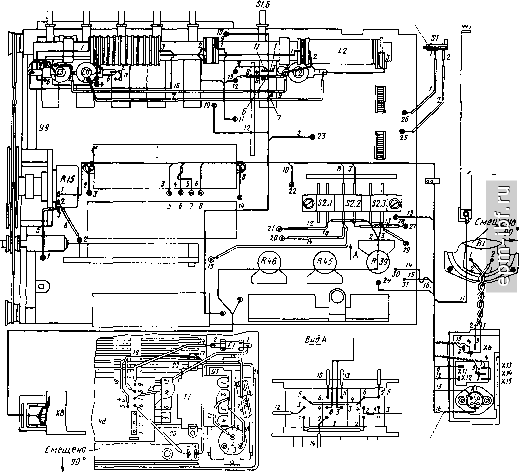

Рис. 1.30. Схема соединений узлов и блоков радиоприемника Меридиан-235



Телескопическая антенна состоит из восьми звеньев и шарнирного устройства, обеспечивающего любое положение в вертикальной плоскости под углом от О до 180° относительно верхней стенки приемника. Поворотная втулка, имеющая четыре фиксированных положения, дает возможность по-

ворачивать антенну в горизонтальной плоскости на угол от О до 360°.

Верньерно-шкальное устройство смонтировано иа пластмассовом кронштейне, который с помощью трех самонарезающих винтов крепится на плате комбинированного блока. Кинематическая схема верньерно-

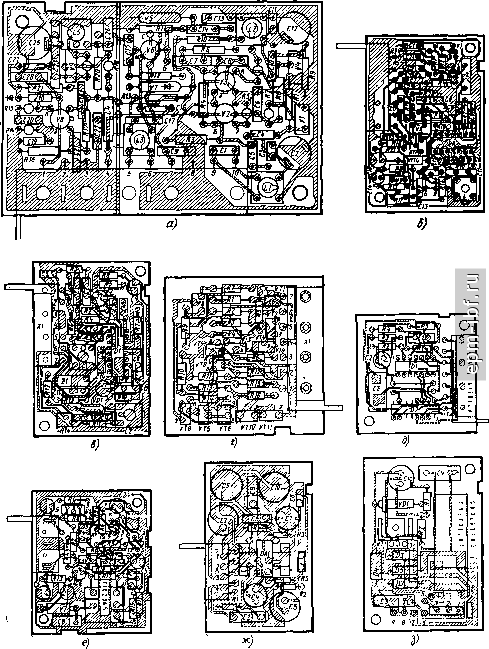

Рис. 1.31. Расположение радиоэлементов на печатных платах радиоприемника Мери-

днан-235 (начало)
