Рис. 1.31. Расположение радиоэлементов на печатных платах радиоприемника Мери-

диаи-235 (окончание)

а - блок УКВ; б - демодулятор ДЧМ-П-5; в - преобразователь радиочастоты; г - индикатор настройки и разряда батарей; й - электронный коммутатор; г - преобразователь напряжения ПН-15; ж - блок НЧО-15; э - блок питания; и - комбинированный блок

шкального устройства приведена на рис. 1.32.

Моточные данные катушек индуктивности и трансформатора питашя приведены в табл. 1.22.

Порядок разборки и сборки радиоприемника. Для ремонта разбирать приемник необходимо в следующей последовательности, i Выключить радиоприемник. При сетевом питании вынуть вилку из розетки, а колодку кабеля - из сетевого разъема коммутирующего устройства на задней крышке. При автономном питании снять крышку отсека питания и извлечь из него элементы.

Снять ручки Громкость , Тембр , Настройка вместе с полиэтиленовыми прокладками. Отвинтить винты крепления задней крышки: два за ручкой переноса, два в отсеке питания, Снять заднюю крышку, освободив разъем на плате блока питания. Отвинтить пять винтов крепления платы комбинированного блока к корпусу. Извлечь из паза корпуса панель внешних разъемов с телескопической антенной.

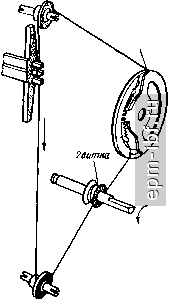

Отпаять два проводника кнопки электронного переключателя диапазонов УКВ в точ ках 25 и 26 (см. рис. 1.30) и два проводни ка от громкоговорителя в точках 1 я 2. Рис. 1.32. Кинематическая схема ВШУ ра- Извлечь плату из корпуса движением дноприемника Меридиан-235 вверх на себя, соблюдая осторожность.

Таблица 1.22. Моточные данные катушек индуктивности радиоприемника

Меридиан-235

Продолжение табл. 1.22

Вывод

Марка н диаметр провода, мм

Тип намотки

Тип сердечника

о. С

Блок У5

Блок У6

Блок У8

н-к

5-6 3-4 2-3 14-13

ПЭВТЛ-1 0,18

ПЭВТЛ-2 0,1

ПЭВТЛ-2 0,1

ПЭВТЛ-2 0,1

ПЭВТЛ-939

0,125 ПЭВТЛ-939 0,4

7/8 10,4

21 3380 22Б

,2± ±0,2

60 X

10± ±0,1

12х

М100НН-2СС 2,8x12

Чашка

М2000НМ1-

-16Б18

Чашка

М2000НМ1-

-16Б18

ШЛ10Х20

чтобы не поцарапать стекло или шкалу приемника. Плату, освобожденную из корпуса, нужно тщательно осмотреть и по мере выявления неисправностей разобрать на отдельные узлы.

После устранения неисправностей приемник нужно собирать в обратном порядке.

Для устранения неисправностей в блоке питания необходимо: открыть крышку отсека питания и извлечь элементы; отвинтить четыре винта, крепящие заднюю крышку; осторожно открыть крышку и разнять трехштырьковый разъем, расположенный на плате блока питания.

Для замены радиоэлементов на плате блока питания необходимо разжать две защелки, удерживающие плату на крышке, и освободить ее.

Для замены силового трансформатора нужно отвинтить два винта крепления его к задней крышке и, отпаяв четыре вывода, заменить вышедший из строя трансформатор.

Для ремонта коммутирующего устройства необходимо отвинтить два винта, крепящие его к задней крышке, и, отпаяв четыре перемычки, устранить неисправность в узле.

После ремонта радиоприемник нужно собирать в обратном порядке.

ОКЕАН-221

Океан-221 - переносный радиоприемник второй группы сложности, предназначен для приема передач РВ станций в диапазонах ДВ, СВ, KB и УКВ. В KB диапазоне приемник имеет четыре поддиапазона. В диапазоне УКВ предусмотрена возможность фиксированной настройки иа четыре заранее выбранных радиостанции. Для приема передач в диапазонах ДВ и СВ используется встроенная магнитная антенна, а в диапазонах KB и УКВ - штыревая, телескопическая, В радиоприемнике имеются гнезда для подключения внешних антенн (во всех диапазонах), подключения магнитофона на запись и головного телефона.

В радиоприемник входят следующие вспомогательные устройства: электронно-механический переключатель диапазонов, автоматическая подстройка частоты и бесшумная настройка в диапазоне УКВ, индикатор

включения диапазонов на светодиодах, индикатор настройки, подсветка шкалы и индикация подключения сети переменного тока.

Приемник может питаться от батареи из шести элементов типа 373 общим напряжением 9 В, от внешнего источника постоянного напряжения 12 В (автомобильного аккумулятора), от сети переменного тока частотой 50 Гц и напряжением 220 В±10% и встроенного выпрямителя.

Технические характеристики:

Диапазон принимаемых частот (волн): УКВ, МГц (м) . . 65,8...73,0

(4,56...4,11) ДВ, кГц (м) ... 150...350

(2000,0...857,1)
